InLine 76660P Wewnętrzny adapter U.2 PCIe Męski 4 Gbit/s 3.3 V

Obsługa dwóch 2,5-calowych dysków SSD NVMe dla maksymalnej wydajności i elastyczności
Połączenie PCIe 3.0 x8 o przepustowości do 64 Gb/s
Automatyczne wykrywanie linii (bifurkacja) dla optymalnej integracji systemu
Wskaźniki LED dla łatwej diagnozy i monitorowania stanu pracy
Bez dodatkowych sterowników – natywne wsparcie dla Windows i Linux

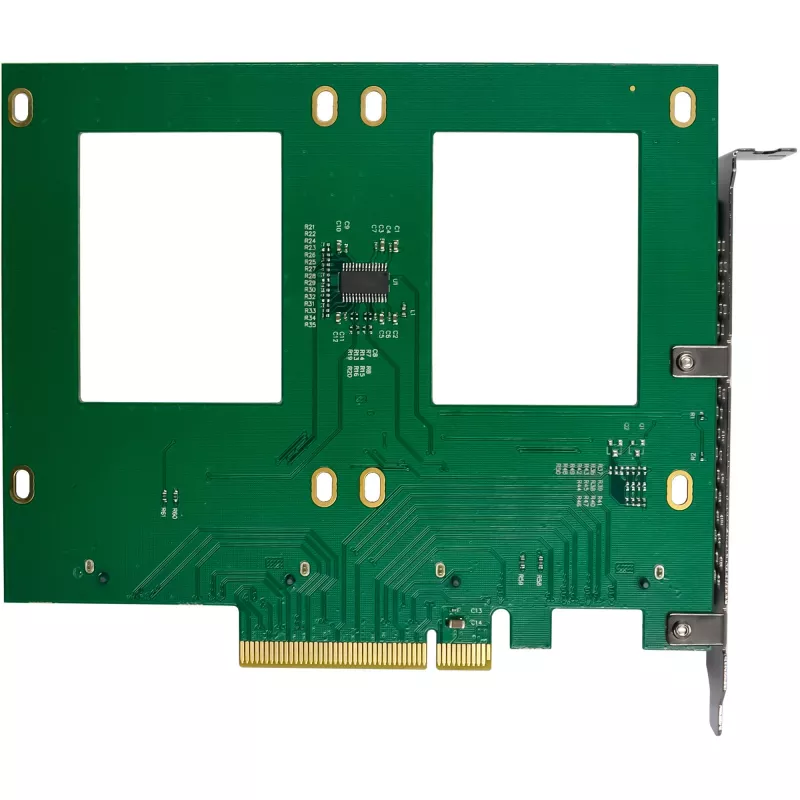

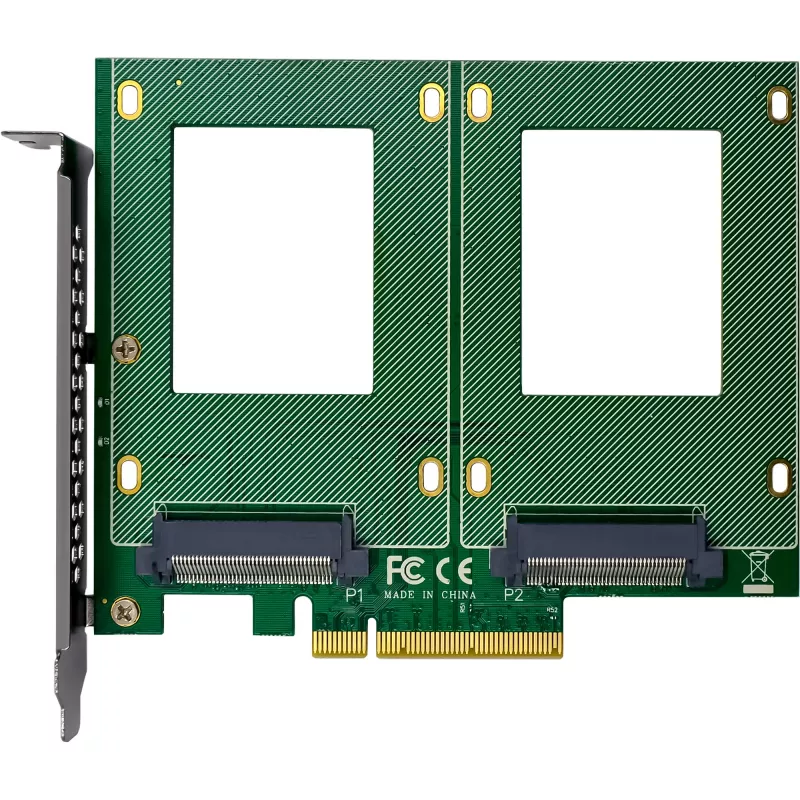

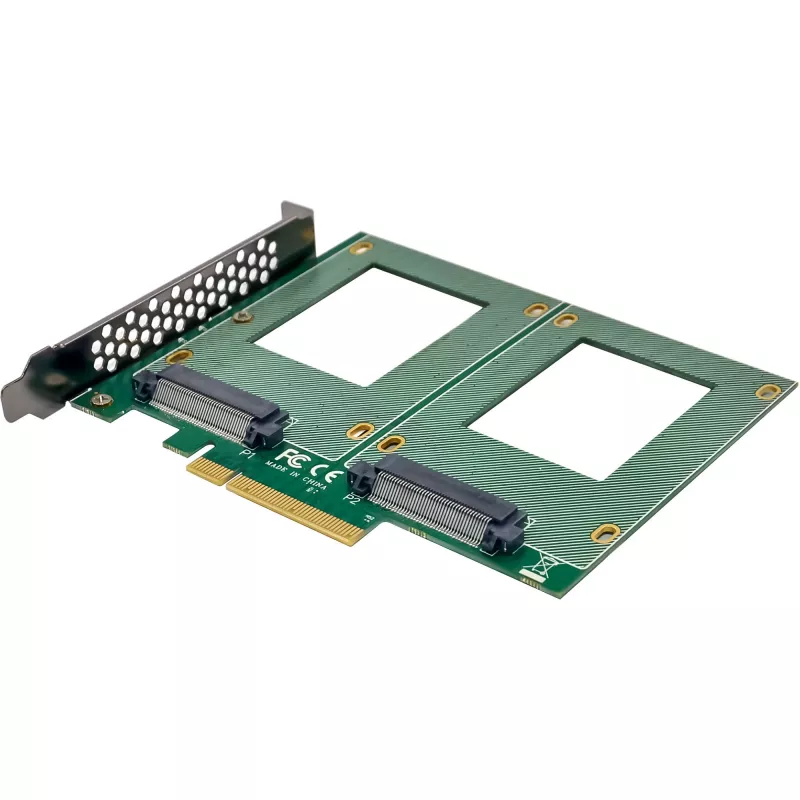

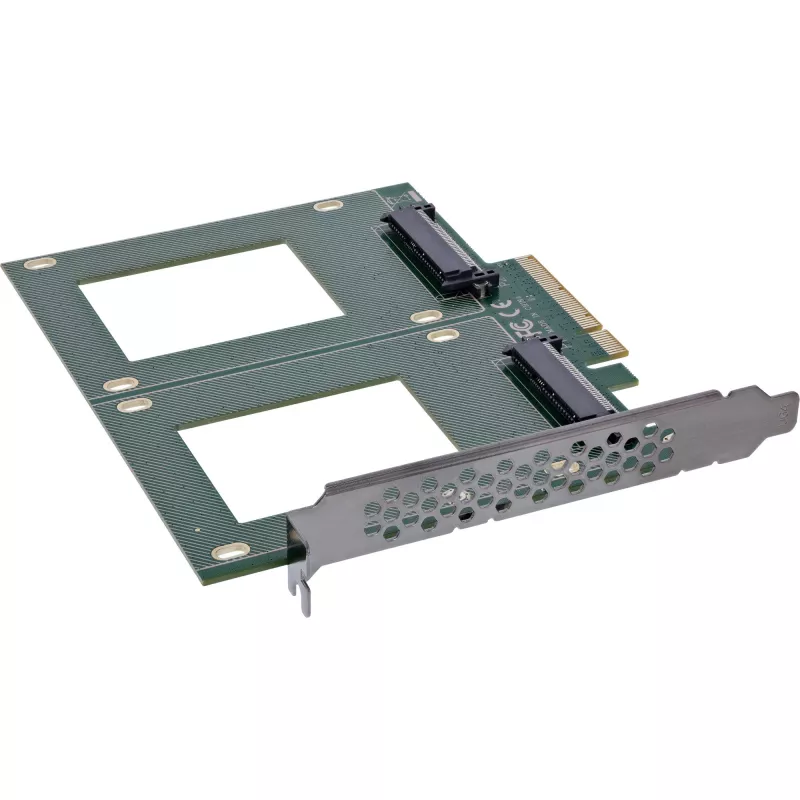

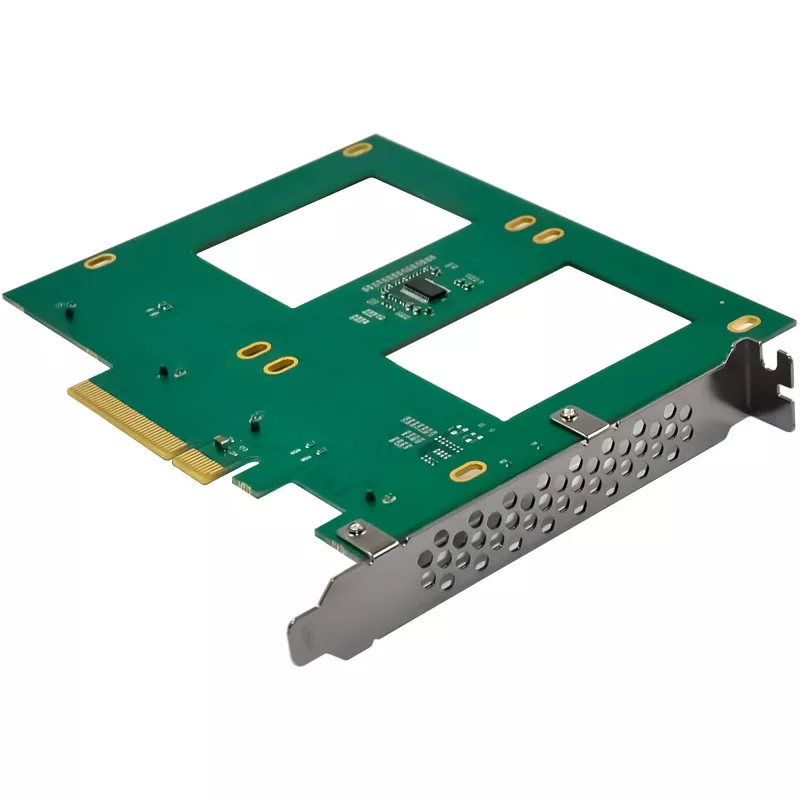

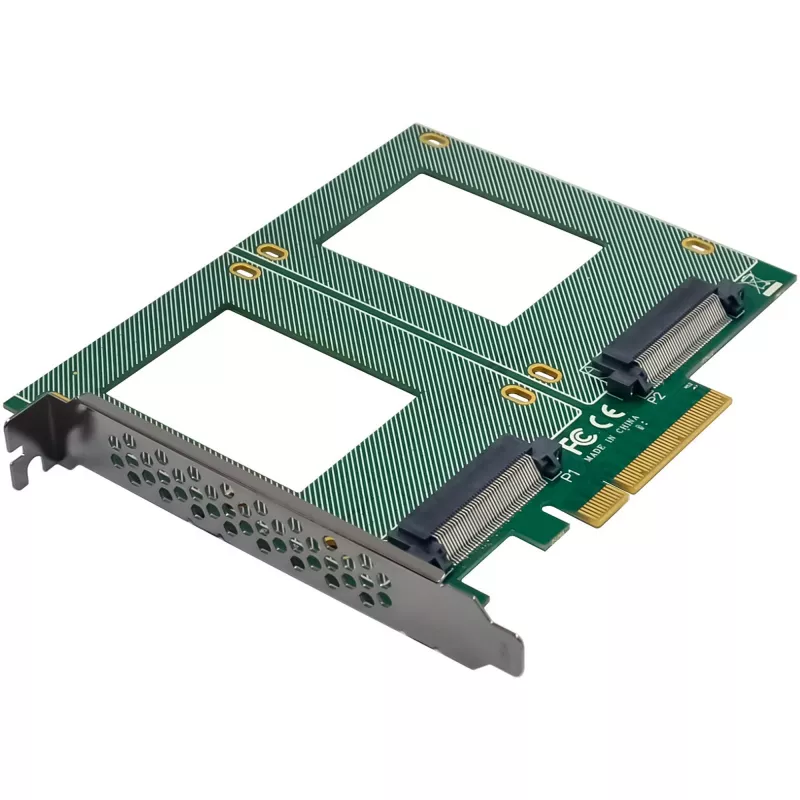

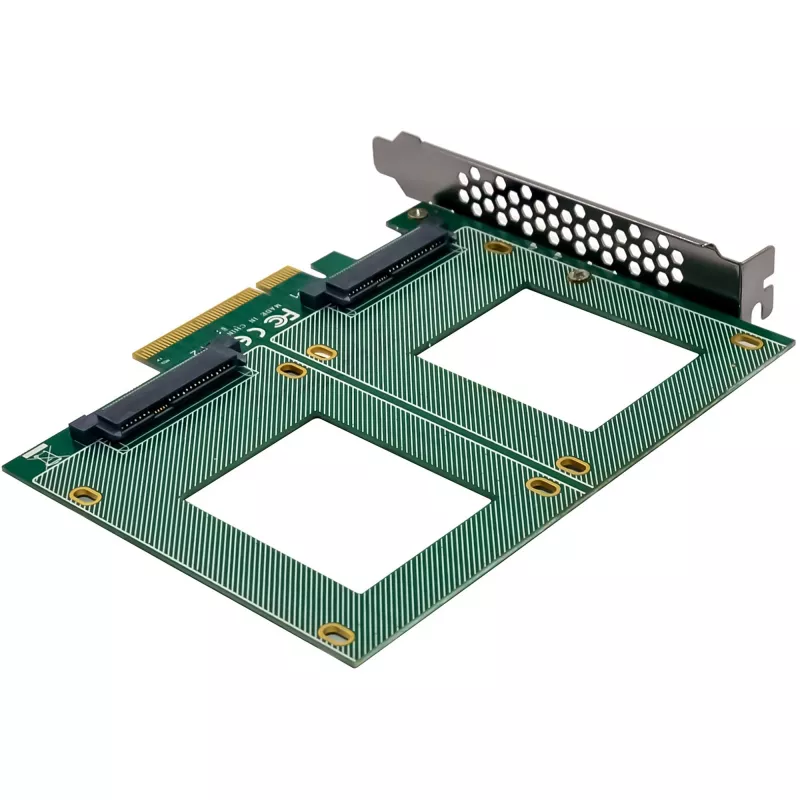

Karta InLine® PCI Express rozszerza system o dwa wewnętrzne sloty U.2 NVMe SSD i umożliwia równoległą pracę dwóch dysków SSD z pełną przepustowością PCIe. Dzięki automatycznemu wykrywaniu linii konfiguracja jest dostosowywana do optymalnej integracji systemowej.
Dzięki interfejsowi PCIe 3.0 x8 karta oferuje maksymalną przepustowość do 64 Gb/s, a każdy port U.2 obsługuje transfer danych do 4 GB/s. Wskaźniki LED aktywności odczytu/zapisu ułatwiają monitorowanie stanu pracy.
Uwaga dotycząca wymiarów:
Karta ma długość 143 mm i szerokość 122 mm. Upewnij się, że obudowa zapewnia wystarczająco dużo miejsca na montaż oraz odpowiednią wentylację.
Dane techniczne:

Typ magistrali i PCIe: PCIe 3.0 (8 GT/s) x8 linii (przepustowość do 64 Gb/s)
Interfejsy złączy: 2 złącza SFF-8639 (do montażu 2,5-calowych dysków SSD NVMe)
Chipset: PI6C20400BLE
Kompatybilne urządzenia U.2: Obsługa 2,5-calowych dysków SSD NVMe zgodnych ze standardem SFF-8639
Transfer danych: Każdy port obsługuje prędkości do 4 GB/s
Wymiary: 143 mm x 122 mm (płytka PCIe)

Warunki pracy:

Temperatura pracy: -40 °C do +85 °C

Funkcje:

Automatyczne wykrywanie konfiguracji linii podczas rozruchu
Wbudowane wskaźniki LED (2 diody aktywności odczytu/zapisu)
Dyski SSD U.2 zasilane bezpośrednio przez magistralę PCIe (3,3 V)
Nie wymaga dodatkowych sterowników

Wymagania systemowe:Sprzęt:

Komputer z wolnym slotem PCIe 3.0 x8 (lub x16)
Płyta główna obsługująca bifurkację PCIe

Ustawienia BIOS/UEFI dla bifurkacji PCIe:
Aby oba dyski SSD U.2 NVMe działały jednocześnie, często konieczne jest ustawienie slotu PCIe na tryb Bifurkacja w BIOS/UEFI. Dzieli to dostępne linie PCIe na kilka kanałów (np. jeden slot x8 na dwa kanały x4).
Dokładna nazwa zależy od producenta płyty głównej i wersji BIOS/UEFI. Mogą być użyte określenia takie jak „PCIe Bifurcation”, „Lane Splitting” lub „PCIe Slot Configuration”. Skonsultuj instrukcję płyty głównej, aby znaleźć prawidłowe ustawienie, a następnie sprawdź, czy oba dyski NVMe są wykrywane.
Obsługa systemów operacyjnych:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Natywne wsparcie (Fedora, SUSE, Ubuntu, czerwony Hat)

Zawartość opakowania:

1 x karta InLine® PCI Express na 2 wewnętrzne złącza U.2 NVMe SFF-8639
1 x śrubokręt ręczny
8 x śruby
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura pracy: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660P. Interfejs hosta: PCIe, Interfejs wyjściowy: U.2, Rodzaj wtyku hosta: Męski. Kraj pochodzenia: Tajwan. Maks. transfer danych: 4 Gbit/s, Przepustowość: 64 Gbit/s. Napięcie wejściowe zasilania: 3,3 V. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Obsługiwane systemy serwerowe: Windows Server 2012 R2

Jak używać

Zainstaluj kartę InLine PCIe w wolnym slocie PCIe 3.0 x8 lub x16 na kompatybilnej płycie głównej. Zabezpiecz kartę i podłącz dwa 2,5" dyski SSD U.2 NVMe do złączy SFF-8639. Upewnij się, że obudowa ma wystarczająco miejsca (143 mm × 122 mm) i wentylacji. Zasilanie dysków jest dostarczane przez slot PCIe; nie są wymagane dodatkowe kable zasilające. Uruchom system i sprawdź BIOS/UEFI, aby potwierdzić wykrycie urządzeń.

Zalecenia

Aby uruchomić oba dyski SSD U.2 NVMe jednocześnie, włącz bifurkację PCIe (podział linii) w BIOS/UEFI płyty głównej, jeśli jest to wymagane. Ustawienie BIOS może nosić nazwę „PCIe Bifurcation”, „Lane Splitting” lub „PCIe Slot Configuration”; skonsultuj instrukcję płyty głównej, aby uzyskać dokładne instrukcje. Po skonfigurowaniu bifurkacji sprawdź, czy oba dyski NVMe są wykrywane przez system operacyjny.
