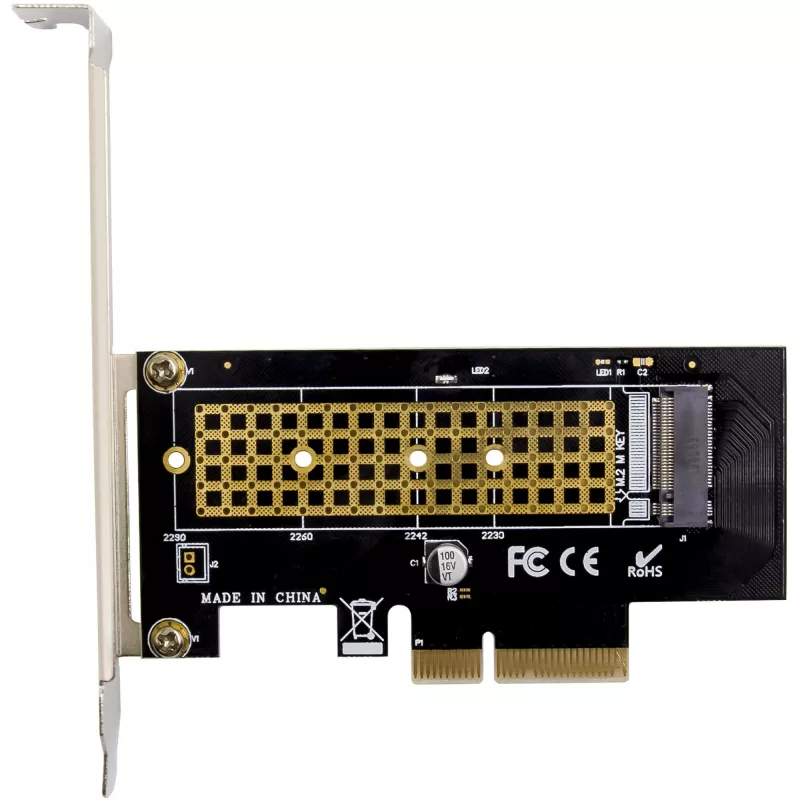

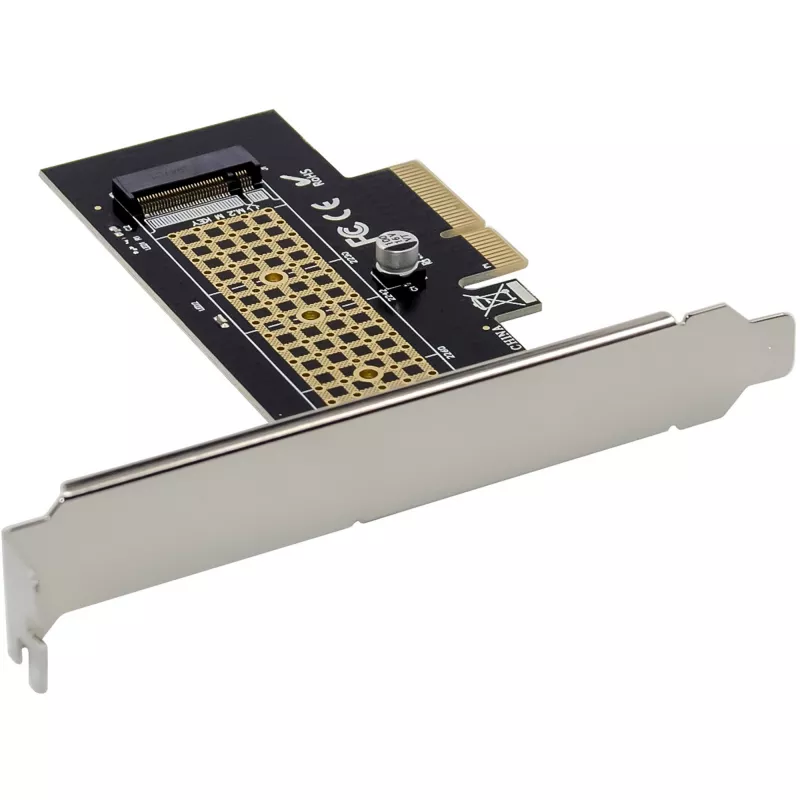

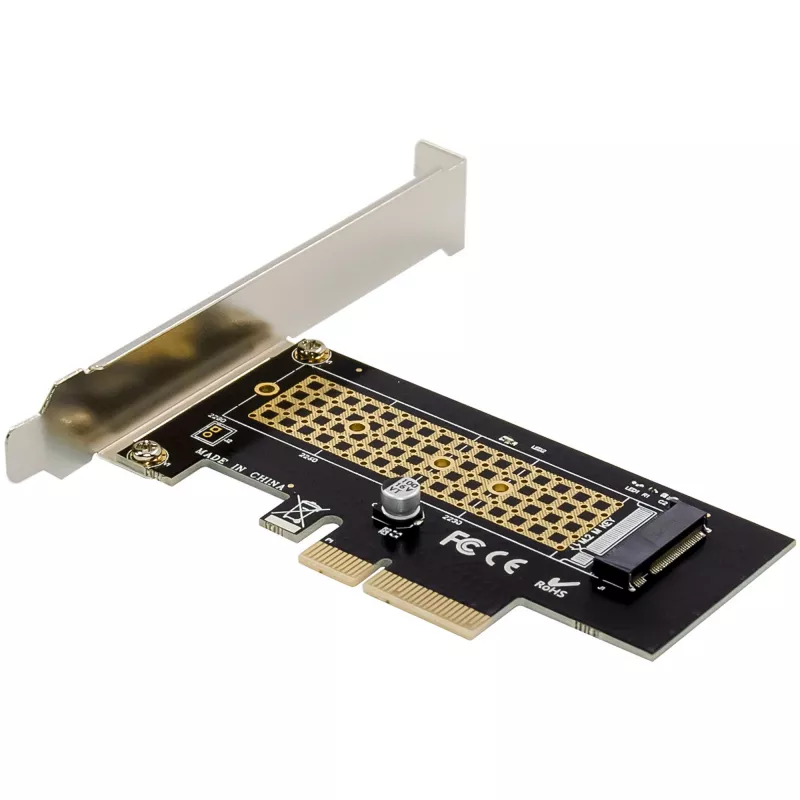

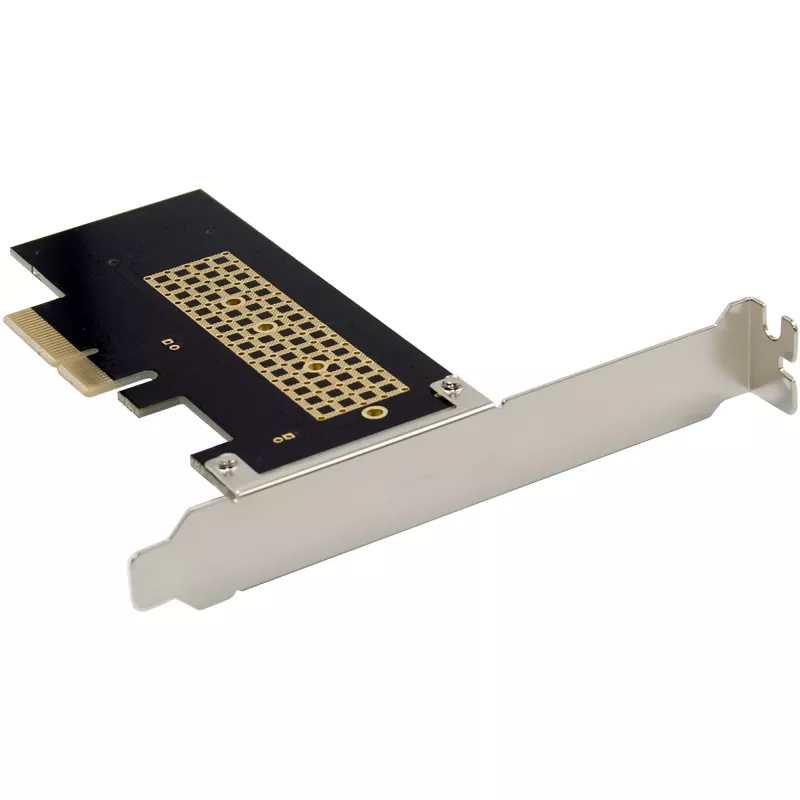

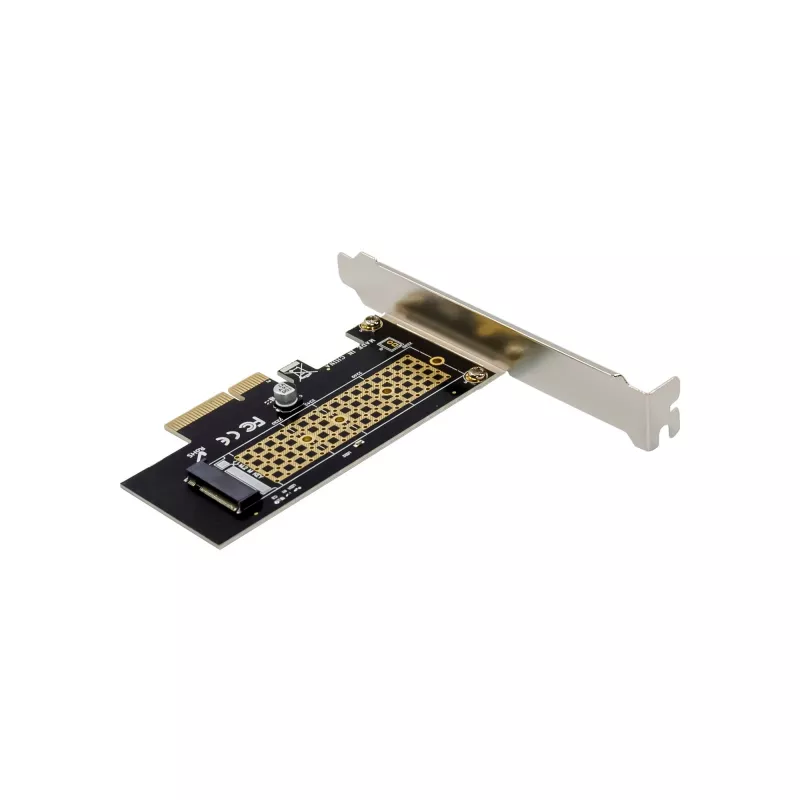

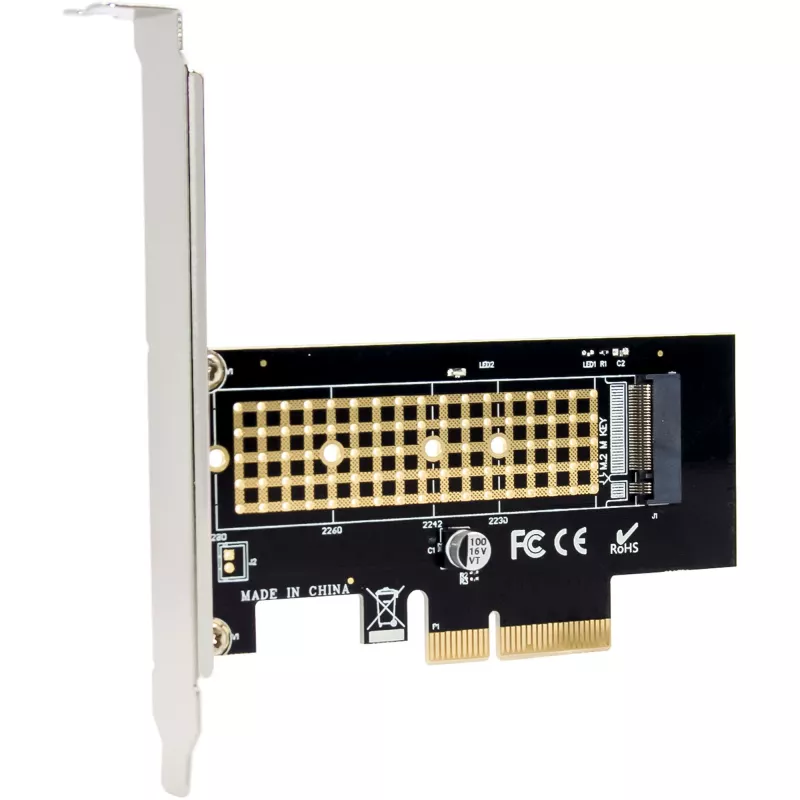

InLine 76660V Wewnętrzna karta interfejsu M.2 PCIe 4 Gbit/s

Obsługuje dysk SSD NVMe (M.2 Key M) dla szybkiego rozszerzenia pamięci
Interfejs PCIe 3.0 x4 z maksymalną przepustowością do 32 Gb/s
Automatyczne wykrywanie linii podczas uruchamiania dla łatwej integracji systemowej
Wbudowany wskaźnik LED sygnalizujący odczyty i zapisy
Nie wymaga dodatkowych sterowników – gotowa do natychmiastowego użycia

Karta InLine® PCI Express umożliwia podłączenie dysku SSD NVMe (M.2 Key M) poprzez interfejs PCIe 3.0 x4 z przepustowością do 32 Gb/s, co zapewnia szybkie uruchamianie i zoptymalizowany transfer danych.
Dzięki automatycznemu wykrywaniu konfiguracji linii podczas rozruchu karta łatwo integruje się z systemem. Zasilanie dysku SSD NVMe jest dostarczane bezpośrednio z magistrali PCIe (3,3 V). Dodatkowo wskaźnik LED ułatwia diagnozowanie błędów i pokazuje status pracy dysku SSD.
Dane techniczne:

Typ magistrali i PCIe: PCIe 3.0 x4 (maksymalna przepustowość do 32 Gb/s)
Złącza – interfejsy:
1 x gniazdo M.2 (Key M) dla dysków SSD NVMe
Obsługiwane formaty modułów: 2230, 2242, 2260, 2280

Szybkość transmisji danych: Każdy port obsługuje transfer do 4 Gb/s
Wymiary: 95 mm x 52 mm (płytka PCIe)

Warunki pracy:

Temperatura pracy: -40 °C do +85 °C

Funkcje:

Automatyczne wykrywanie konfiguracji linii podczas rozruchu
Wbudowany wskaźnik LED sygnalizujący aktywność odczytu/zapisu
Dysk SSD NVMe otrzymuje zasilanie bezpośrednio z magistrali PCIe (3,3 V)
Nie wymaga dodatkowych sterowników

Wymagania systemowe:Sprzęt:

Komputer z wolnym gniazdem PCIe (x4, x8 lub x16 – karta jest kompatybilna)
Płyta główna z obsługą PCIe 3.0 lub nowszego

Obsługa systemów operacyjnych:

Windows: 11, 10, 8.1, 8, 7
Windows Server: 2012 R2
Linux: od jądra 2.6

Zawartość opakowania:

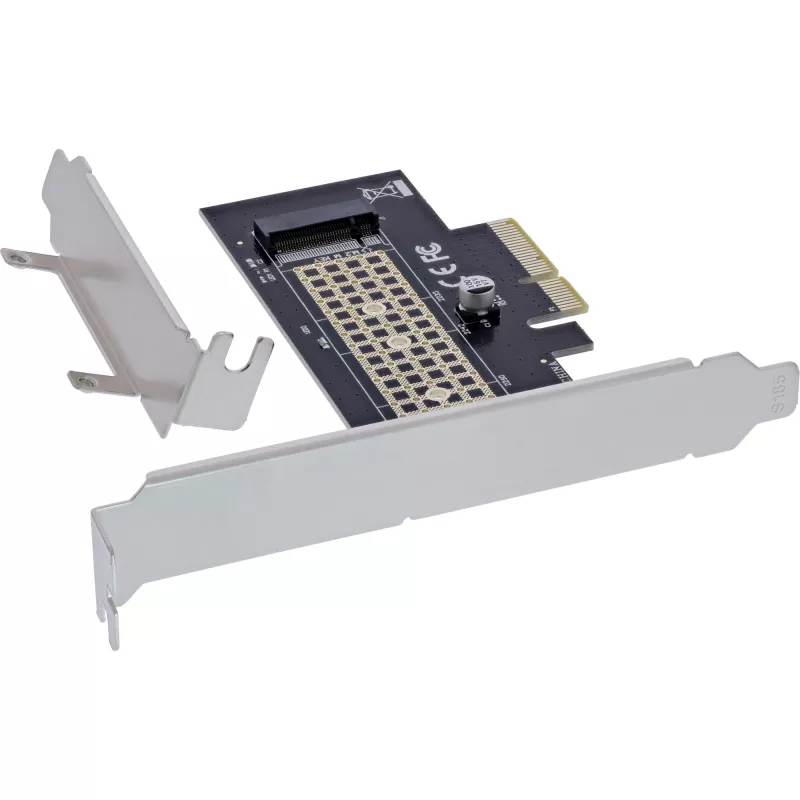

1 x karta InLine® PCI Express na 1 wewnętrzny port NVMe M.2
1 x niskoprofilowa śledź
1 x śrubokręt ręczny
2 x śruby
1 x podkładka termoprzewodząca
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura pracy: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660V. Interfejs hosta: PCIe, Interfejs wyjściowy: M.2, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Maksymalna szybkość transferu danych: 4 Gbit/s, Przepustowość: 32 Gbit/s. Napięcie wejściowe zasilania: 3,3 V. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 8, Windows 8.1, Obsługiwane systemy operacyjne Linux: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Obsługiwane systemy operacyjne serwerowe: Windows Server 2012 R2

Jak używać

Zainstaluj kartę InLine 76660V w wolnym slocie PCIe x4, x8 lub x16 na kompatybilnej płycie głównej. Zamocuj dysk SSD NVMe w gnieździe M.2 Key M i zabezpiecz go dołączonymi śrubami oraz podkładką termoprzewodzącą, jeśli jest to wymagane. W razie potrzeby zamocuj niskoprofilową śledź, jeśli obudowa jest mniejsza. Zasilanie dostarczane jest automatycznie przez magistralę PCIe; po montażu system wykryje dysk SSD dzięki automatycznemu wykrywaniu linii podczas rozruchu. Dla obsługiwanych systemów operacyjnych nie jest wymagana instalacja dodatkowych sterowników.

Zalecenia

Upewnij się, że BIOS płyty głównej obsługuje urządzenia NVMe i działanie PCIe 3.0. Dla utrzymania wydajności zapewnij odpowiednie chłodzenie dysku SSD NVMe i użyj dołączonej podkładki termoprzewodzącej, jeśli producent dysku SSD to zaleca.
