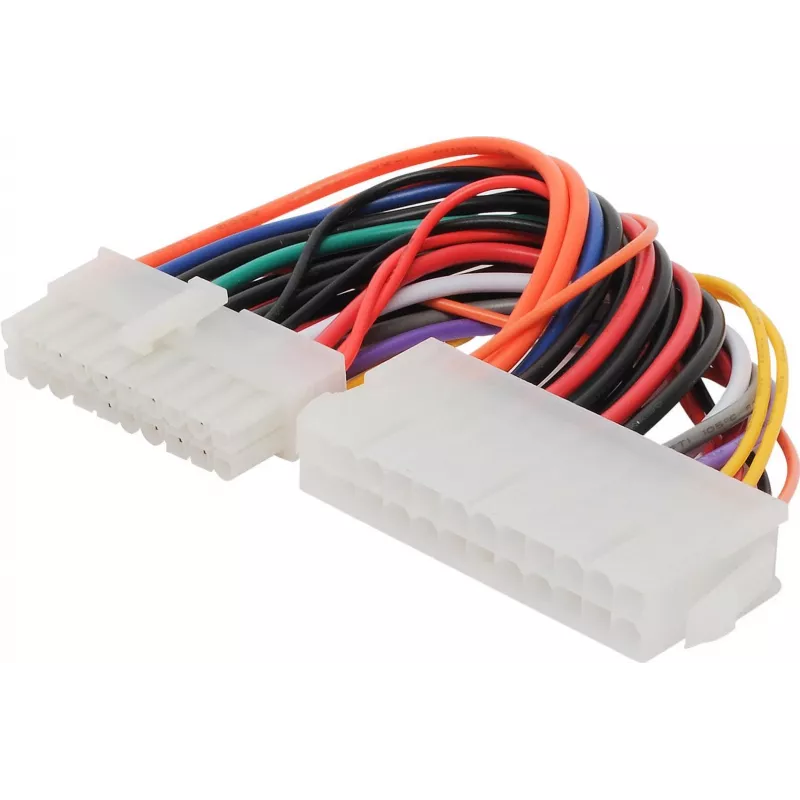

adapter kablowy ATX ShiverPeaks 78228-HQ — adapter zasilania 24-pin na 20-pin

adapter kablowy zasilania ShiverPeaks 24-pin na 20-pin umożliwia konwersję nowoczesnego złącza zasilacza ATX 24-pin na wtyk płyty głównej 20-pin. Jest to krótki adapter z przewodami połączonymi na stałe, zaprojektowany w celu zapewnienia kompatybilności między współczesnymi zasilaczami a starszymi płytami głównymi 20-pin bez ingerencji w wewnętrzne obwody zasilacza. Kabel zapewnia proste fizyczne połączenie i jest przydatny przy modernizacjach sprzętu, naprawach, testowaniu oraz w sytuacjach, gdy starsza płyta główna musi być zasilana z nowoczesnego zasilacza.

Zalety

Ten adapter kablowy oferuje prostą i bezpośrednią konwersję ze złącza ATX 24-pin na wtyk 20-pin, zachowując kolejność pinów i podstawowe linie zasilające wymagane przez starsze płyty główne. Jego niewielka długość ogranicza plątaninę kabli wewnątrz obudowy komputera i minimalizuje złożoność ścieżki sygnałowej. Adapter nie wymaga żadnych sterowników ani konfiguracji i można go szybko zainstalować podczas składania, naprawy lub diagnostyki.

Zastosowanie

• Modernizacja lub testowanie starszych płyt głównych z 20-pinowym złączem zasilania ATX
• Naprawa systemów, gdy oryginalny kabel zasilający 20-pin jest niedostępny
• Zapewnienie kompatybilności między nowoczesnymi zasilaczami 24-pin a starszym sprzętem PC
• Testy warsztatowe i diagnostyka, gdy potrzebny jest tymczasowy adapter

Kluczowe specyfikacje

• Typ złącza: 24-pin ATX (żeńskie) na 20-pin ATX (męskie)
• Długość kabla: około 0,15 m
• Okablowanie: stałe mapowanie pinów dla standardowych linii zasilających ATX
• Zastosowanie: pasywny adapter bez regulacji napięcia ani dodatkowych układów elektronicznych
• Konstrukcja: formowane obudowy z tworzywa sztucznego z zaciskanymi stykami

Jak używać

Przed podłączeniem adaptera wyłącz i odłącz zasilanie oraz system. Dopasuj 24-pinowe złącze zasilacza do 24-pinowego gniazda adaptera i wsuń aż do zatrzaśnięcia. Następnie dopasuj 20-pinową wtyczkę do gniazda zasilania płyty głównej i wciśnij, aby pewnie osadzić. Upewnij się, że piny są całkowicie wsunięte i że żadne przewody nie są przyciśnięte. Po instalacji podłącz ponownie zasilanie i włącz system, aby zweryfikować stabilne działanie.

Zalecenia

Używaj tego adaptera wyłącznie z kompatybilnymi zasilaczami ATX i płytami głównymi 20-pin. Nie polegaj na adapterze do trwałych modyfikacji elektrycznych ani do omijania brakujących wymaganych linii zasilających na niestandardowych płytach. W przypadku długoterminowych instalacji lub systemów wymagających dodatkowych linii zasilających (np. wysoko-prądowych linii CPU lub PCIe) użyj zasilacza i okablowania przeznaczonego dla danego formatu płyty głównej.
