Zasilacz MEAN WELL EDR-120-48

MEAN WELL EDR-120-48 to przemysłowy zasilacz AC-DC na szynę DIN, który dostarcza napięcie 48 V przy prądzie do 2,5 A (120 W). Akceptuje szeroki zakres napięcia wejściowego 90–264 V AC i jest zamknięty w kompaktowej metalowej obudowie (40 mm szer. × 113,5 mm gł. × 125,2 mm wys.). Urządzenie jest zgodne z RoHS i dostarczane w opakowaniach po 20 sztuk, odpowiednie do instalacji wymagających stabilnego, kompaktowego źródła zasilania montowanego na szynie DIN.

Zalety

EDR-120-48 zapewnia regulowane wyjście 48 V z funkcjami zabezpieczeń typowymi dla zasilaczy przemysłowych, oszczędną metalową obudowę przeznaczoną do montażu na szynie DIN oraz szeroki zakres napięcia wejściowego do zastosowań globalnych. Kompaktowe wymiary umożliwiają instalację w szafach sterowniczych o ograniczonej przestrzeni, a zgodność z RoHS gwarantuje spełnienie powszechnych norm środowiskowych.

Zastosowanie

• Szafy sterownicze przemysłowe i systemy automatyki
• Listwy zaciskowe i urządzenia na szynę DIN wymagające napięcia 48 V DC
• Małe serwery, urządzenia komunikacyjne lub akcesoria sieciowe z wejściem 48 V
• Wymiana lub instalacje hurtowe (opakowania po 20 sztuk)

Kluczowe specyfikacje

• Marka: MEAN WELL
• Model: EDR-120-48
• Typ: zasilacz AC-DC na szynę DIN
• Wyjście: 48 V DC, 2,5 A (120 W)
• Napięcie wejściowe: 90–264 V AC
• Obudowa: metalowa
• Wymiary (szer.×gł.×wys.): 40 × 113,5 × 125,2 mm
• Zgodność: RoHS
• Ilość w opakowaniu: 20 szt.

Sposób użycia

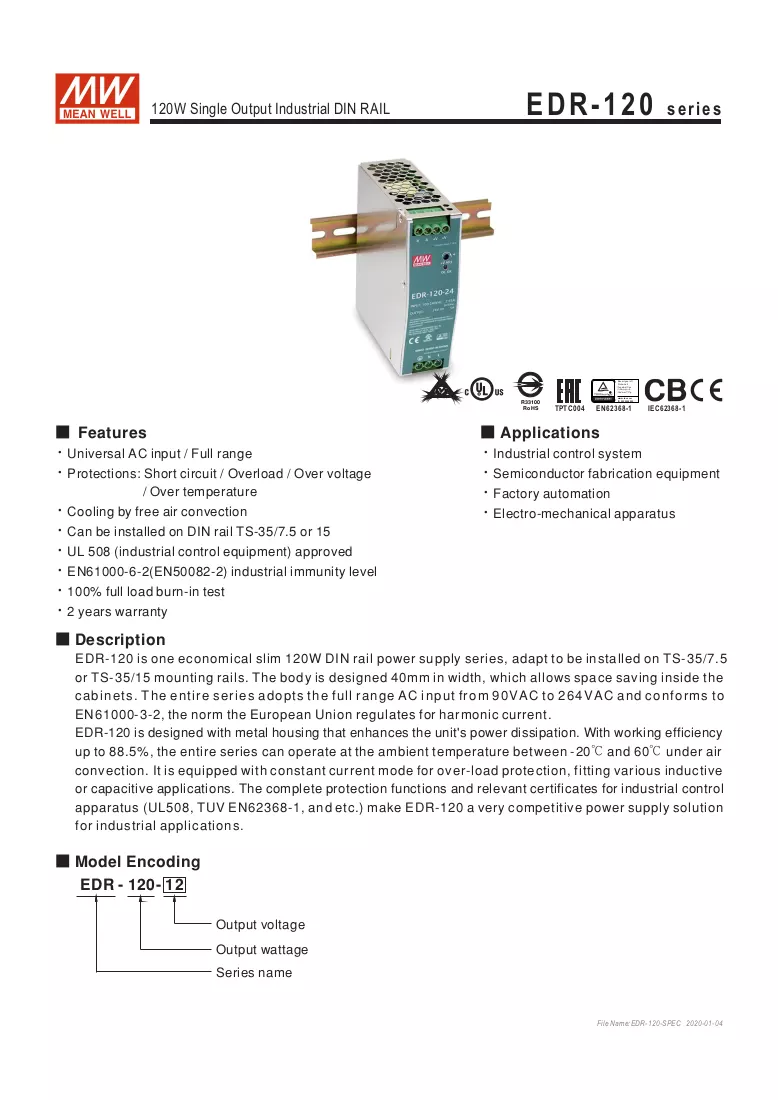

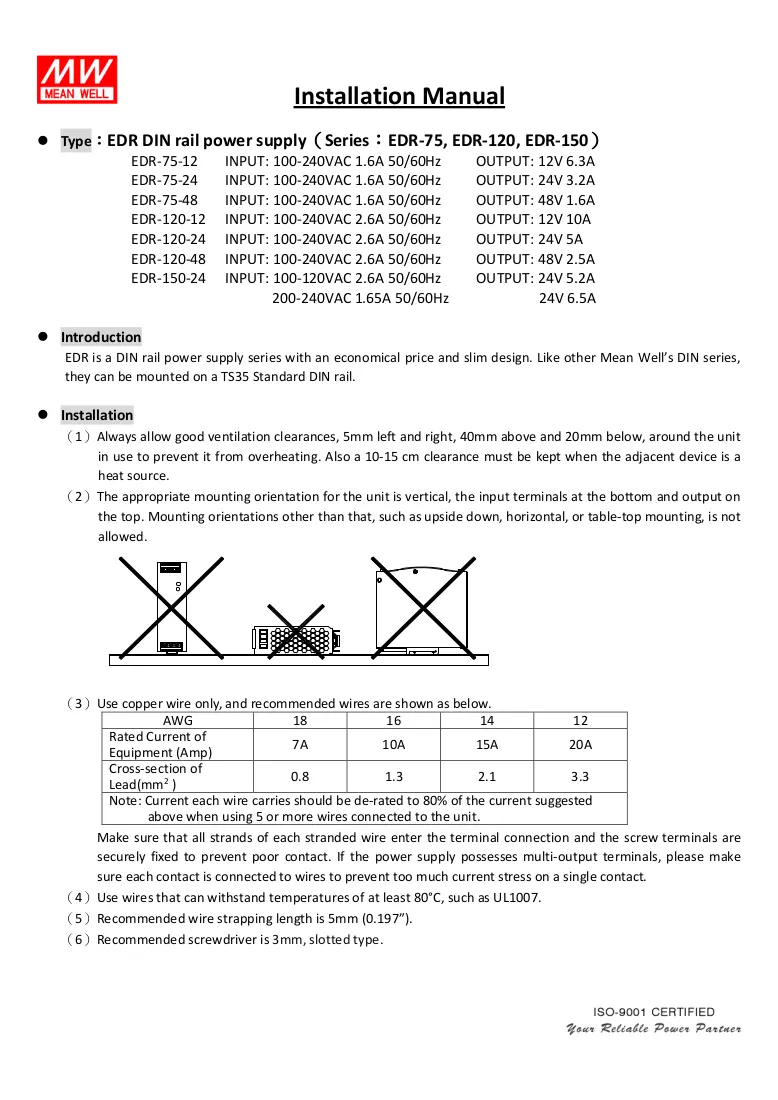

Zamontuj MEAN WELL EDR-120-48 na standardowej szynie DIN wewnątrz szafy sterowniczej. Podłącz wejście AC do odpowiednio dobranego źródła zasilania sieciowego o napięciu 90–264 V AC, przestrzegając lokalnych przepisów dotyczących instalacji elektrycznych. Podłącz wyjście 48 V DC do obciążenia, upewniając się, że polaryzacja jest prawidłowa, a całkowity pobór prądu nie przekracza 2,5 A. Zapewnij odpowiednią wentylację wokół urządzenia i unikaj montażu w pobliżu źródeł ciepła. Szczegółowe schematy połączeń i ustawienia zabezpieczeń znajdują się w karcie katalogowej producenta.

Zalecenia

Zastosuj zabezpieczenia obwodów (bezpieczniki lub wyłączniki nadprądowe) zarówno po stronie wejścia AC, jak i wyjścia DC, odpowiednio do instalacji. Sprawdź kompatybilność podłączonych urządzeń z zasilaniem 48 V DC i zaplanuj rozkład obciążenia, aby poszczególne jednostki nie były przeciążane. W zastosowaniach krytycznych rozważ zastosowanie redundancji lub zasilania awaryjnego.
