Zasilacz MEAN WELL NDR-75-24

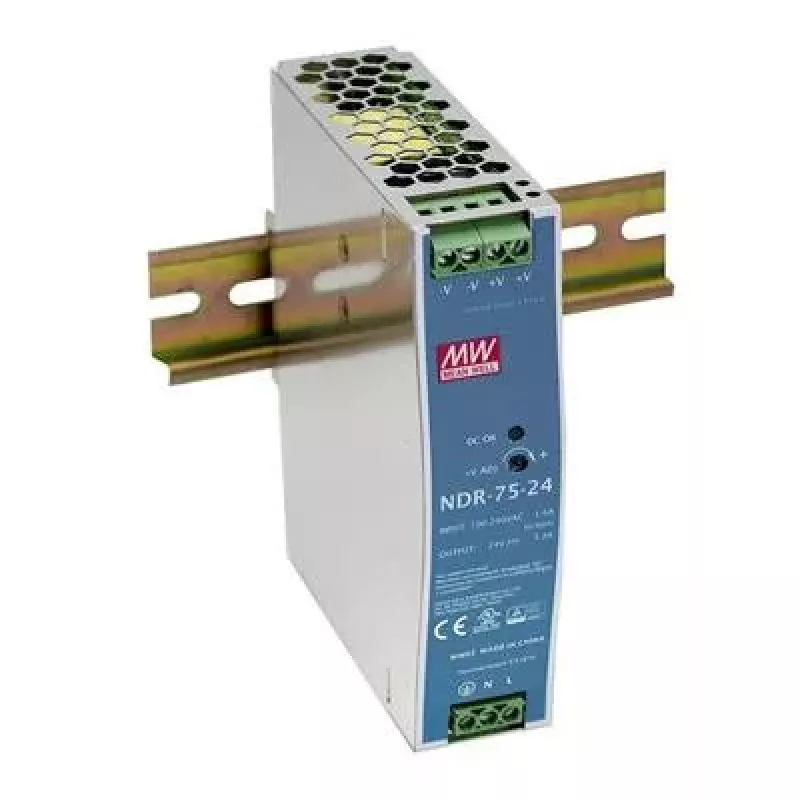

MEAN WELL NDR-75-24 to przemysłowy zasilacz AC-DC z pojedynczym wyjściem na szynę DIN, dostarczający 24 V DC przy 3,2 A (75 W) z szerokiego zakresu wejściowego 90–264 VAC. Umieszczony w metalowej obudowie o kompaktowym profilu na szynę DIN (32 mm szerokości, 102 mm głębokości, 125,2 mm wysokości), jest przeznaczony do szaf sterowniczych i automatyki przemysłowej, gdzie wymagane jest stabilne zasilanie 24 V. Urządzenie jest zgodne z RoHS i dostępne w opakowaniach zbiorczych do instalacji masowych.

Zalety

MEAN WELL NDR-75-24 zapewnia regulowane napięcie wyjściowe 24 V przy łącznej mocy 75 W oraz zabezpieczenie przed zwarciem/przeciążeniem, typowe dla modułów zasilania przemysłowego. Metalowa obudowa i montaż na szynie DIN gwarantują bezpieczną instalację i odprowadzanie ciepła w szafach elektrycznych. Szeroki zakres napięcia wejściowego (90–264 VAC) obsługuje międzynarodowe napięcia sieciowe i zmniejsza wrażliwość na wahania zasilania.

Zastosowanie

• Panele sterowania przemysłowego i systemy automatyki
• Zasilanie sterowników PLC i urządzeń obiektowych
• Szafy sterownicze maszyn i systemy zarządzania budynkiem
• Instalacje masowe, gdzie wymaganych jest wiele zasilaczy na szynę DIN

Kluczowe specyfikacje

• Model: MEAN WELL NDR-75-24
• Wyjście: 24 V DC, 3,2 A (75 W)
• Napięcie wejściowe: 90–264 VAC
• Montaż: na szynie DIN
• Obudowa: metalowa
• Wymiary (szer. × gł. × wys.): 32 mm × 102 mm × 125,2 mm
• Zgodność: RoHS
• MPN: NDR-75-24, EAN: 4021087019675

Sposób użycia

Zamontuj zasilacz na standardowej szynie DIN wewnątrz szafy sterowniczej, zapewniając odpowiednią wentylację i bezpieczne uziemienie. Podłącz wejście sieciowe AC w określonym zakresie 90–264 VAC, a wyjście 24 V DC podłącz do obciążenia, zachowując prawidłową biegunowość. Sprawdź napięcie wyjściowe pod obciążeniem i zastosuj odpowiednie bezpieczniki na obwodach wejściowych i wyjściowych zgodnie z lokalnymi przepisami elektrycznymi.

Zalecenia

Urządzenie należy instalować w wentylowanej obudowie, z dala od bezpośrednich źródeł ciepła, przestrzegać wytycznych MEAN WELL dotyczących okablowania i uziemienia oraz zachować odstęp między sąsiednimi modułami dla cyrkulacji powietrza, aby utrzymać niezawodną pracę.
