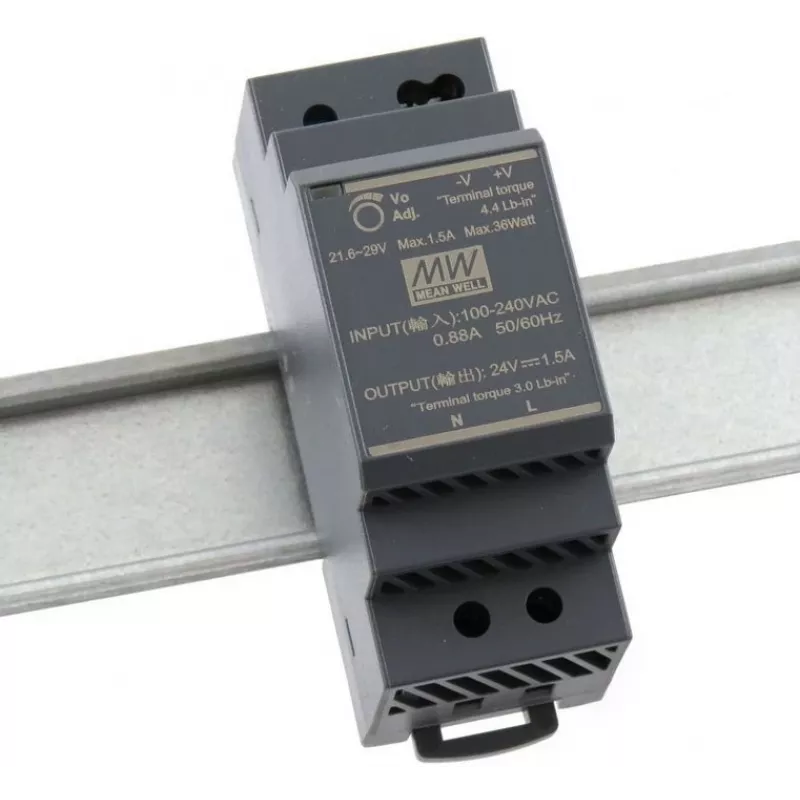

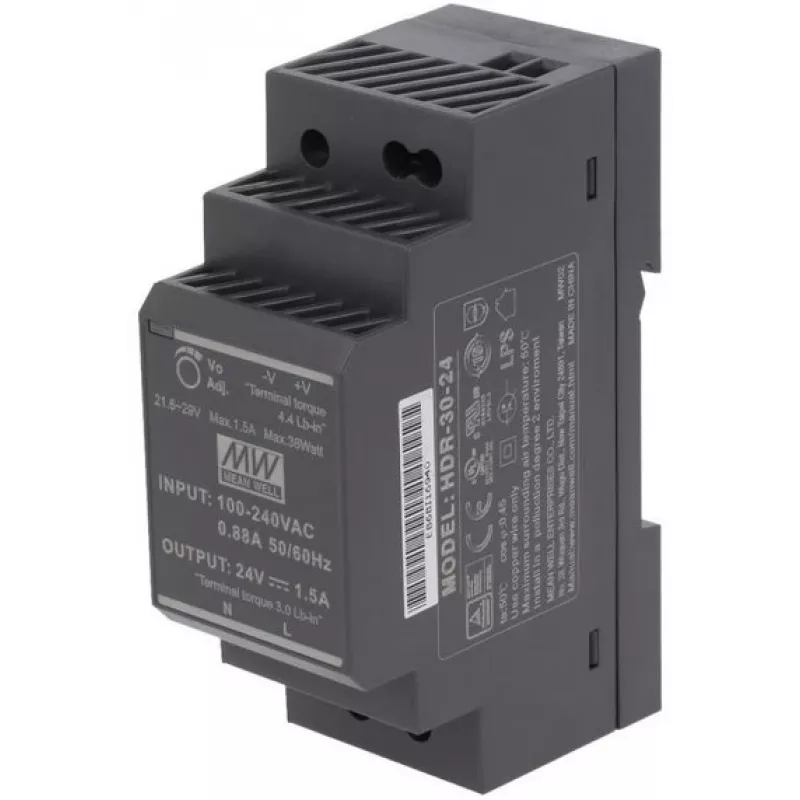

Mean Well HDR-30-24 zasilacz impulsowy na szynę DIN – 30 W, 24 V, 1,5 A

MEAN WELL HDR-30-24 to kompaktowy zasilacz na szynę DIN o mocy 36 W z szerokim zakresem napięcia wejściowego AC 85–264 V. Urządzenie zapewnia regulowane napięcie wyjściowe 24 V i posiada wbudowane zabezpieczenia przed przepięciem, przeciążeniem i zwarciem. Jego smukła obudowa i konstrukcja ze stali nierdzewnej sprawiają, że nadaje się do montażu w szafach sterowniczych i obudowach przemysłowych, gdzie przestrzeń jest ograniczona.

Zalety

HDR-30-24 łączy niewielkie rozmiary z niezawodnymi funkcjami ochronnymi i międzynarodowymi certyfikatami bezpieczeństwa (UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1). Obudowa ze stali nierdzewnej zwiększa trwałość, a smukły profil urządzenia ułatwia montaż na szynach DIN w kompaktowych instalacjach. Zintegrowane mechanizmy zabezpieczające zwiększają bezpieczeństwo eksploatacji i zmniejszają ryzyko uszkodzenia sprzętu.

Zastosowanie

• Przemysłowe szafy sterownicze
• Sprzęt automatyki
• Systemy zarządzania budynkiem
• Małe maszyny i urządzenia wymagające napięcia 24 V DC

Kluczowe specyfikacje

• Model: MEAN WELL HDR-30-24 (seria HDR-30)
• Moc wyjściowa: 36 W
• Napięcie wyjściowe: 24 V DC
• Zakres napięcia wejściowego AC: 85–264 V AC
• Zabezpieczenia: przepięciowe, przeciążeniowe, zwarciowe
• Certyfikaty: UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1
• Materiał: stal nierdzewna
• Wymiary (szer. × gł. × wys.): 35 mm × 90 mm × 54,5 mm
• Ultra smukła szerokość: 17,5 mm (1SU)

Sposób użycia

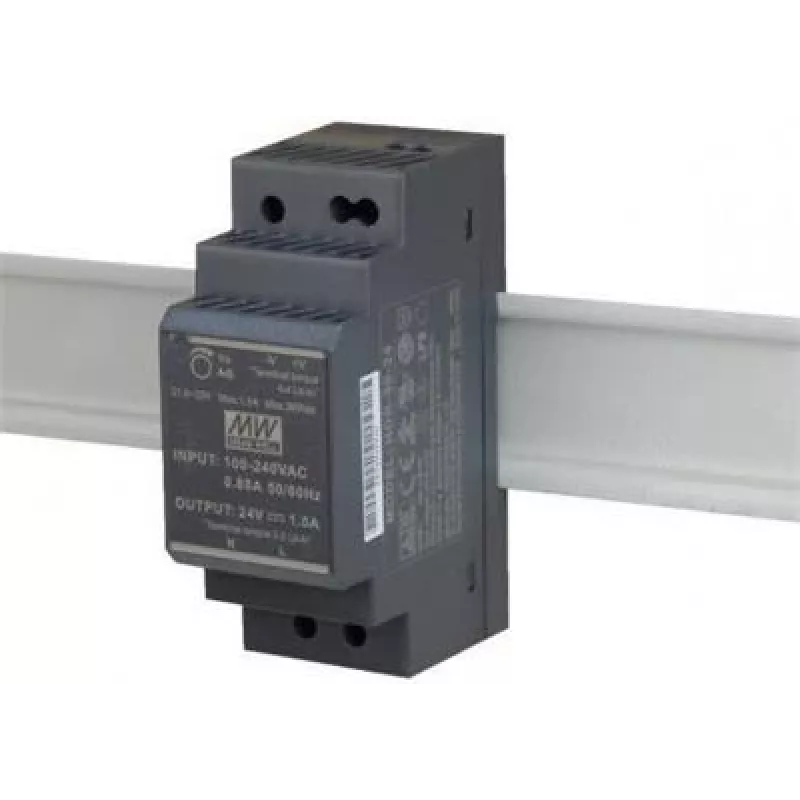

Zamontować HDR-30-24 na standardowej szynie DIN wewnątrz szafy sterowniczej. Podłączyć zasilanie AC (85–264 V) do zacisków wejściowych, a wyjście 24 V DC podłączyć do obciążenia zgodnie z polaryzacją. Przed włączeniem sprawdzić poprawność okablowania. Przestrzegać zalecanych odstępów montażowych i wymogów uziemienia producenta, aby zapewnić niezawodną pracę i zgodność z normami bezpieczeństwa.

Zalecenia

Aby zapewnić niezawodną długoterminową pracę, należy instalować urządzenie w wentylowanej obudowie z dala od bezpośrednich źródeł ciepła, przestrzegać określonego zakresu napięcia wejściowego i okresowo sprawdzać połączenia zacisków. Po stronie wejściowej stosować odpowiednie bezpieczniki, jeśli wymagają tego lokalne przepisy.
