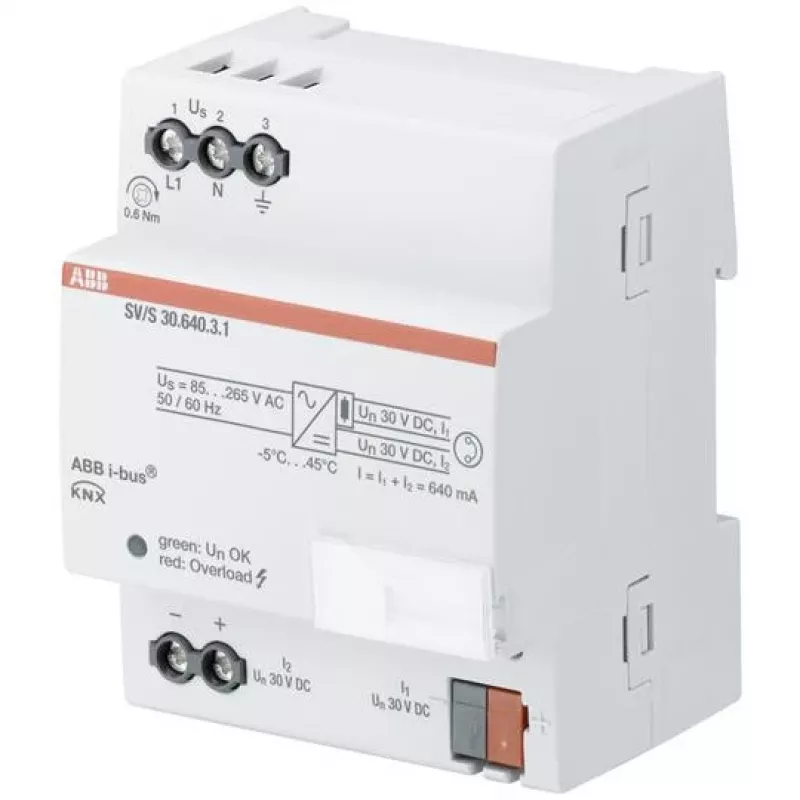

Zasilacz/inwerter ABB SV/S30.640.3.1 — wyjście 30 V, wejście 85–265 V, szary, obudowa z tworzywa sztucznego (72×64,5×90 mm)

ABB SV/S30.640.3.1 to kompaktowy zasilacz KNX, który generuje i monitoruje napięcie systemowe KNX (SELV). Urządzenie zapewnia stabilizowane napięcie wyjściowe DC i zawiera zintegrowany dławik do odsprzęgania linii magistralnej od zasilacza. Wyjście jest zabezpieczone przed zwarciem i przeciążeniem oraz wyposażone w dwukolorową diodę LED sygnalizującą stan wyjścia. Urządzenie akceptuje szeroki zakres napięcia wejściowego 85–265 V AC przy 50/60 Hz i jest zamknięte w szarej obudowie z tworzywa sztucznego o wymiarach 72 × 64,5 × 90 mm.

Zalety

Zasilacz oferuje monitorowane wyjście KNX z wbudowanym zabezpieczeniem przed zwarciem i przeciążeniem, co zapewnia niezawodne działanie. Zintegrowany dławik izoluje linię magistralną, redukując zakłócenia i upraszczając instalację. Dwukolorowa dioda LED stanu zapewnia czytelne wizualne wskazanie stanu wyjścia urządzenia. Model SV/S 30.640.3.1 posiada dodatkowe wyjście 30 V DC, również zabezpieczone przed zwarciem i przeciążeniem, które może być użyte do zasilania dodatkowej linii magistralnej w połączeniu z osobnym dławikiem.

Odpowiednie do (zadań / przypadków użycia)

• Zasilanie linii magistralnych KNX w systemach automatyki budynkowej
• Zasilanie urządzeń wymagających stabilizowanego zasilania DC KNX
• Instalacje przemysłowe lub komercyjne potrzebujące źródła zasilania o szerokim zakresie napięcia wejściowego

Najważniejsze parametry techniczne

• Producent: ABB
• Model: SV/S30.640.3.1 (typ urządzenia SV/S 30.640.3.1)
• MPN: 2CDG110167R0011
• EAN: 4016779906210
• Prąd wyjściowy KNX: 640 mA
• Dodatkowe wyjście: 30 V DC (zabezpieczone przed zwarciem i przeciążeniem)
• Napięcie wejściowe: 85–265 V AC, 50/60 Hz
• Zabezpieczenia: zabezpieczenie przed zwarciem i przeciążeniem na wyjściach
• Sygnalizacja: dwukolorowa dioda LED stanu
• Obudowa: szare tworzywo sztuczne
• Wymiary: 72 × 64,5 × 90 mm

Sposób użycia

Zasilacz należy instalować zgodnie ze standardami KNX i lokalnymi przepisami dotyczącymi instalacji elektrycznych. Podłącz wejście AC do odpowiedniego źródła 85–265 V AC, a linię magistralną KNX do monitorowanego wyjścia KNX. Jeśli wymagana jest dodatkowa linia magistralna, użyj chronionego wyjścia 30 V DC wraz z osobnym dławikiem do odsprzęgnięcia tej linii. Sprawdź poprawność okablowania i zasil urządzenie; skontroluj dwukolorową diodę LED, aby potwierdzić stan wyjścia.

Zalecenia

Upewnij się, że instalacja i konserwacja są wykonywane przez wykwalifikowany personel. Dodatkowego wyjścia 30 V DC należy używać wyłącznie z odpowiednim dławikiem i w granicach znamionowych urządzenia. Przestrzegaj wytycznych producenta i lokalnych przepisów dotyczących uziemienia, okablowania i ochrony, aby zachować zgodność z SELV i bezpieczną pracę.
