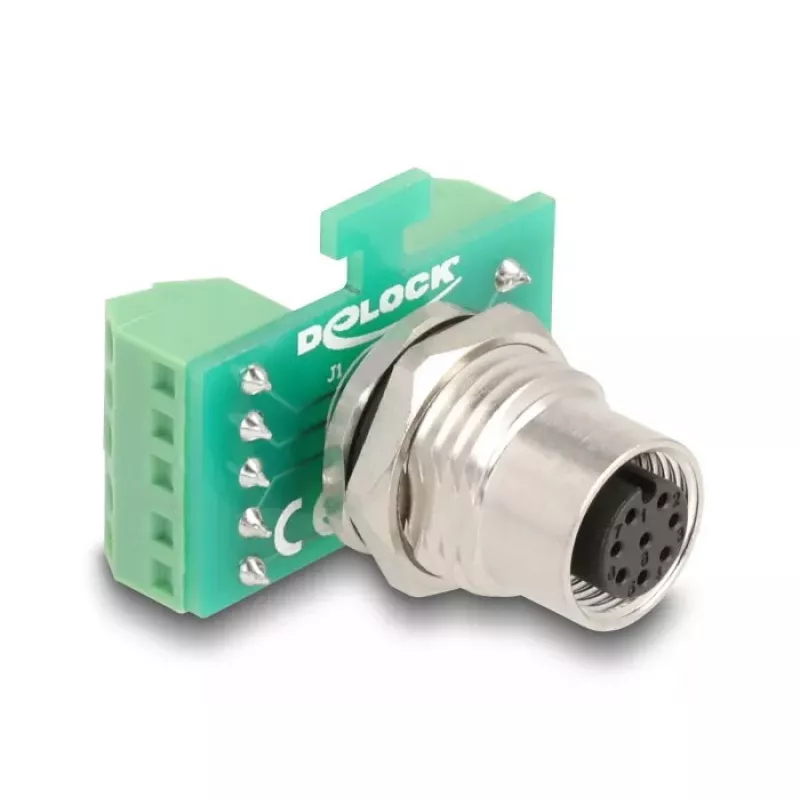

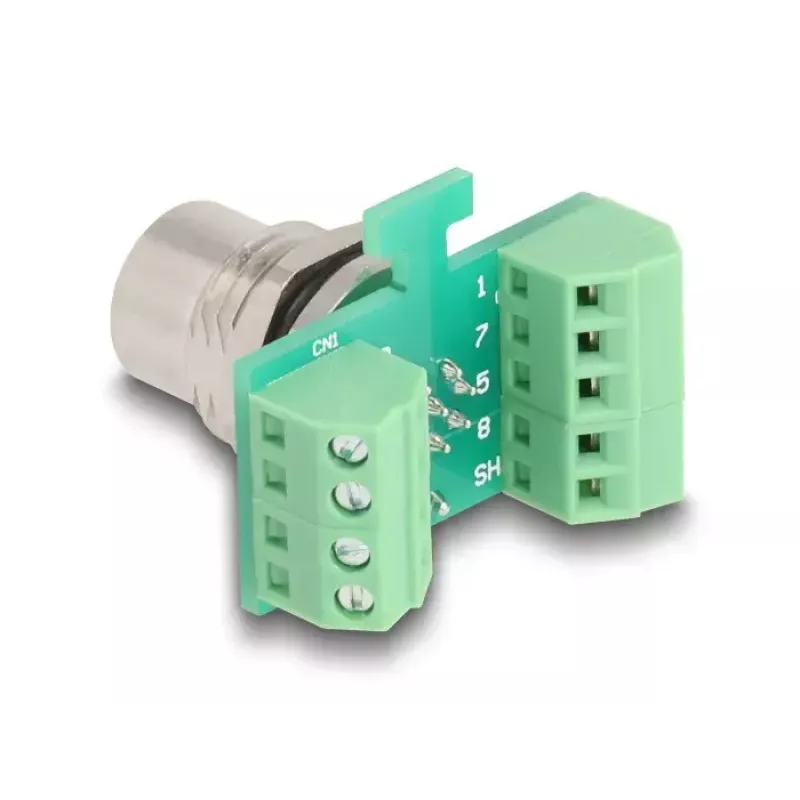

Adapter modułu transferowego DeLOCK M12 8-stykowe gniazdo z kodowaniem A na 9-stykową listwę zaciskową

Adapter modułu transferowego DeLOCK M12 zapewnia niezawodne połączenie między urządzeniami ze złączami M12 a obwodami elektrycznymi przy użyciu 9-stykowej listwy zaciskowej. Wyposażony jest w 8-stykowe gniazdo M12 z kodowaniem A oraz kompaktową obudowę (33,1 × 52,1 × 24,9 mm) w kolorze zielonym, zaprojektowaną do zastosowań, gdzie wymagany jest bezpieczny i oszczędzający miejsce interfejs.

Zalety

Adapter charakteryzuje się kompaktową konstrukcją odpowiednią do instalacji w ograniczonych przestrzeniach, takich jak szafy sterownicze. Przekształca 8-stykowe gniazdo M12 z kodowaniem A w 9-stykową listwę zaciskową, umożliwiając bezpośrednie okablowanie do systemów sterowania, czujników lub urządzeń obiektowych. Jego prosta budowa zapewnia niezawodny styk elektryczny i łatwy montaż.

Zastosowanie

• Systemy automatyki przemysłowej i sterowania
• Interfejsy automatyki budynkowej
• Podłączanie czujników i urządzeń obiektowych do obwodów opartych na zaciskach
• Instalacje wewnątrz szaf sterowniczych i paneli kontrolnych

Kluczowe parametry

• Złącze: 8-stykowe gniazdo M12 z kodowaniem A
• Wyjście: 9-stykowa listwa zaciskowa
• Wymiary: 33,1 mm (szer.) × 52,1 mm (gł.) × 24,9 mm (wys.)
• Kolor: Zielony
• Marka: DELOCK, MPN: 60663, EAN: 4043619606634

Sposób użycia

Zamocuj adapter w wymaganej pozycji wewnątrz szafy sterowniczej lub panelu i zabezpiecz go odpowiednio do instalacji. Podłącz męski kabel M12 z urządzenia do 8-stykowego gniazda M12 z kodowaniem A w adapterze. Podłącz odpowiednie sygnały i linie zasilające do 9-stykowej listwy zaciskowej zgodnie ze schematem okablowania systemu, zapewniając prawidłową polaryzację i solidne połączenia zacisków.

Zalecenia

Przed instalacją sprawdź zgodność przypisań styków między urządzeniem M12 a okablowaniem listwy zaciskowej. Stosuj odpowiednie odciążenie przewodów i przestrzegaj lokalnych norm instalacji elektrycznych podczas okablowania wewnątrz szaf lub paneli kontrolnych.
