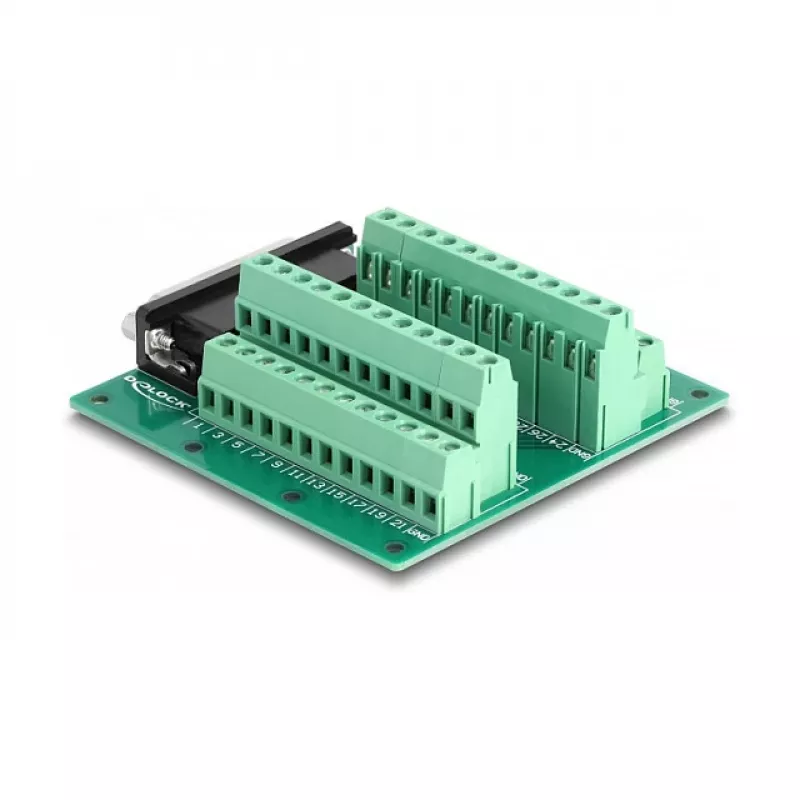

DeLOCK D-Sub HD 44-pinowy żeński do listwy zaciskowej na szynę DIN 84mm x 86mm x 30mm

Adapter DeLOCK D-Sub HD 44-pinowy żeński do listwy zaciskowej to kompaktowe urządzenie przekształcające 44-pinowe żeńskie złącze D-Sub HD na listwę zaciskową umożliwiającą bezpośrednie połączenia przewodów z odizolowanymi końcówkami. Jest on przeznaczony do montażu na standardowych szynach DIN i znajduje zastosowanie w instalacjach przemysłowych oraz elektronicznych, gdzie wymagane jest niezawodne i oszczędzające miejsce połączenie.

Zalety

Adapter ten umożliwia proste podłączanie pojedynczych przewodów do 44-pinowego interfejsu D-Sub HD bez lutowania, co upraszcza okablowanie i konserwację. Dołączone klipsy montażowe umożliwiają instalację na szynach DIN 15 mm i 35 mm. Kompaktowe wymiary produktu (84 mm × 86 mm × 30 mm) oraz zielony kolor ułatwiają identyfikację i efektywne wykorzystanie miejsca w panelu.

Zastosowanie

• Podłączanie urządzeń z żeńskim interfejsem D-Sub HD 44-pin do pojedynczych przewodów
• Instalacje na szynach DIN w szafach sterowniczych i panelach przemysłowych
• Prototypowanie, integracja systemów i okablowanie polowe

Kluczowe specyfikacje

• Złącze: D-Sub HD 44-pin, żeńskie
• Montaż: szyna DIN (w komplecie klipsy na 15 mm i 35 mm)
• Wymiary (szer. × głęb. × wys.): 84 mm × 86 mm × 30 mm
• Kolor: zielony
• Marka: DELOCK
• MPN: 66916
• EAN: 4043619669165
• Wyprodukowano w: Chinach

Sposób użycia

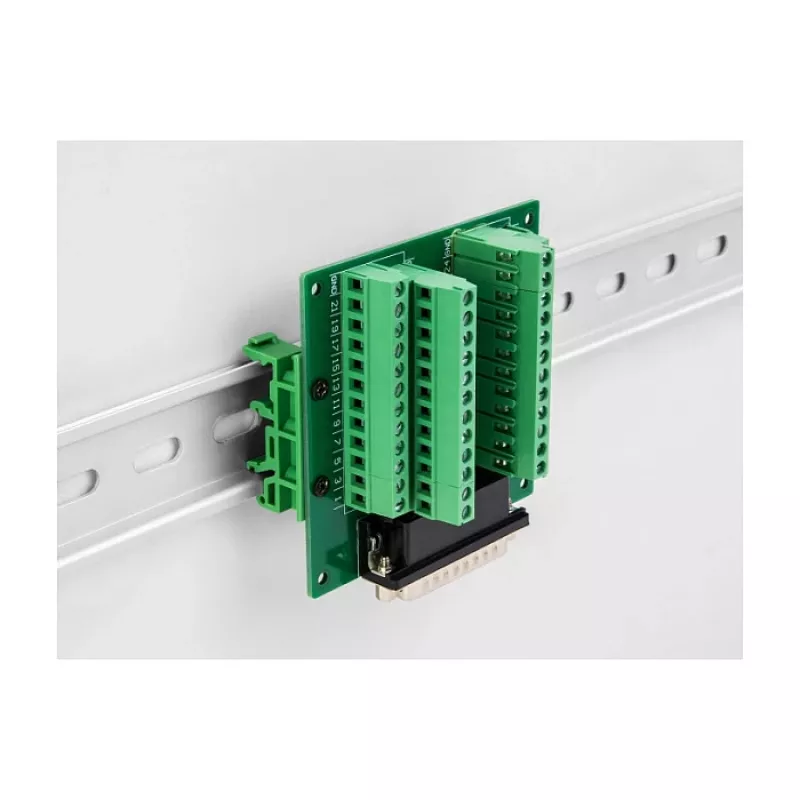

Zamocuj dostarczone klipsy do adaptera i zatrzaśnij go na kompatybilnej szynie DIN 15 mm lub 35 mm. Usuń izolację z końcówek przewodów na odpowiednią długość, włóż każdy odizolowany przewód do odpowiedniego punktu zaciskowego na listwie i zabezpiecz je zgodnie z metodą mocowania terminala. Na koniec podłącz 44-pinowe żeńskie złącze D-Sub HD do pasującego portu D-Sub w urządzeniu lub wiązce kablowej.

Zalecenia

Przed włączeniem systemu upewnij się, że mapowanie pinów jest prawidłowe, używaj przewodów o odpowiednim przekroju i solidnych zakończeń, aby zachować niezawodny kontakt elektryczny. Postępuj zgodnie z obowiązującymi normami instalacyjnymi i zasadami bezpieczeństwa dotyczącymi urządzeń montowanych na szynie DIN.
