Phoenix 3214663 PTTBS 1,5/S-KNX Dwu-poziomowa listwa zaciskowa do systemów magistrali KNX, połączenie Push-in, czarno-czerwona i biało-żółta

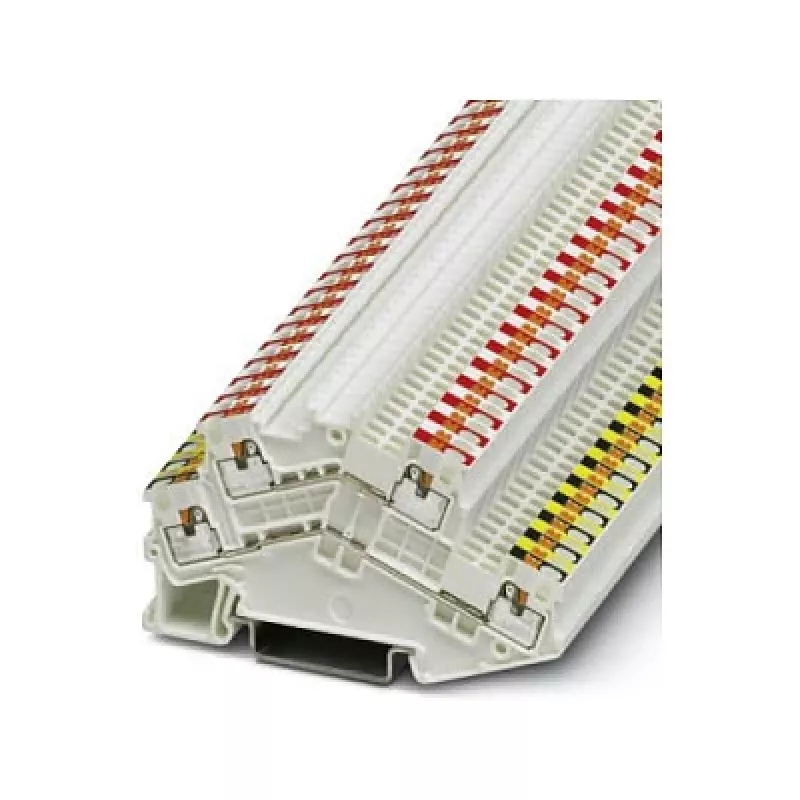

Do instalacji magistrali KNX wymagających kompaktowości bez utraty przejrzystości, dwupoziomowa listwa zaciskowa Phoenix 3214663 PTTBS 1,5/S-KNX oferuje cztery połączenia push-in w obudowie zwykle zarezerwowanej dla dwóch. Górny poziom przenosi parę KNX czerwony/czarny, podczas gdy dolny poziom obsługuje pomocnicze przewody biały/żółty — układ z kodowaniem kolorami, który zmniejsza ryzyko błędów okablowania podczas uruchamiania i konserwacji.

Najważniejsze cechy

• Dwupoziomowa konstrukcja z czterema zakończeniami push-in: dwa na poziom, przyjmujące przewody lite lub linkowe od 0,14 mm² do 1,5 mm² (AWG 26–16).
• Specyficzne dla KNX kodowanie kolorów: górny poziom czarny/czerwony, dolny poziom biały/żółty, zgodne ze standardowymi kolorami przewodów KNX dla natychmiastowej identyfikacji.
• Znamionowe napięcie 500 V i prąd znamionowy 17,5 A (IEC), z znamionowym napięciem udarowym 6 kV — odpowiednie dla magistrali KNX i obwodów pomocniczych.
• Beznarzędziowe połączenie push-in: wystarczy włożyć odizolowany przewód (8–10 mm) dla pewnego i odpornego na wibracje połączenia.
• Montaż na standardowej szynie DIN NS 35/7,5 lub NS 35/15, umożliwiający szybką integrację w rozdzielnicach i szafach sterowniczych.
• Obudowa z poliamidu (PA) z klasą palności UL 94 V0, zapewniająca bezpieczeństwo pożarowe w instalacjach budynkowych.
• Szeroki zakres temperatur pracy od -60 °C do +105 °C, z stopniem zanieczyszczenia 3 i kategorią przepięciową III dla wymagających środowisk.

W codziennym użytkowaniu

Instalatorzy korzystają z jednoznacznego połączenia kolorów: górny poziom z czarnymi i czerwonymi zaciskami odpowiada przewodom magistrali KNX, podczas gdy dolny biały i żółty zacisk zapewnia dedykowany punkt dla okablowania pomocniczego, takiego jak dodatkowe zasilanie lub linie sygnałowe. Mechanizm push-in przyjmuje zarówno przewody lite, jak i linkowe bez tulejek, przyspieszając montaż w szafie. Kompaktowa dwupoziomowa konstrukcja zmniejsza zajmowaną przestrzeń na szynie o połowę w porównaniu z dwoma oddzielnymi listwami jednopoziomowymi, pozostawiając więcej miejsca na inne komponenty. Obudowa z PA wytrzymuje obciążenia mechaniczne i zachowuje integralność izolacji w pełnym zakresie temperatur, co czyni ją niezawodną zarówno w miejscach ogrzewanych, jak i nieogrzewanych.

Pełna specyfikacja

• Metoda połączenia: Push-in
• Liczba poziomów: 2
• Liczba połączeń: 4 (2 na poziom)
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 17,5 A
• Znamionowe napięcie udarowe: 6 kV
• Przekrój przewodu litego: 0,14 mm² – 1,5 mm²
• Przekrój przewodu linkowego: 0,14 mm² – 1,5 mm²
• Zakres AWG: 26 – 16
• Długość odizolowania: 8 – 10 mm
• Materiał izolacyjny: Poliamid (PA)
• Kodowanie kolorów punktów połączeń: Górny poziom czarny/czerwony, dolny poziom biały/żółty
• Typ montażu: Szyna DIN NS 35/7,5 lub NS 35/15
• Temperatura pracy: -60 °C do +105 °C
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Klasa palności (UL 94): V0
• Zastosowanie: Systemy magistrali KNX

Uwaga końcowa

Ta listwa zaciskowa nie jest ogólnym elementem przelotowym — jest zaprojektowana specjalnie do instalacji KNX, z kolorowymi poziomami zgodnymi ze standardowym okablowaniem magistrali. Technologia push-in i dwupoziomowa gęstość czynią ją praktycznym wyborem dla nowoczesnych projektów automatyki budynkowej.
