DeLOCK RJ50 2 x żeńska na 2 x złącze terminalowe z przyciskiem do szyny DIN pod kątem

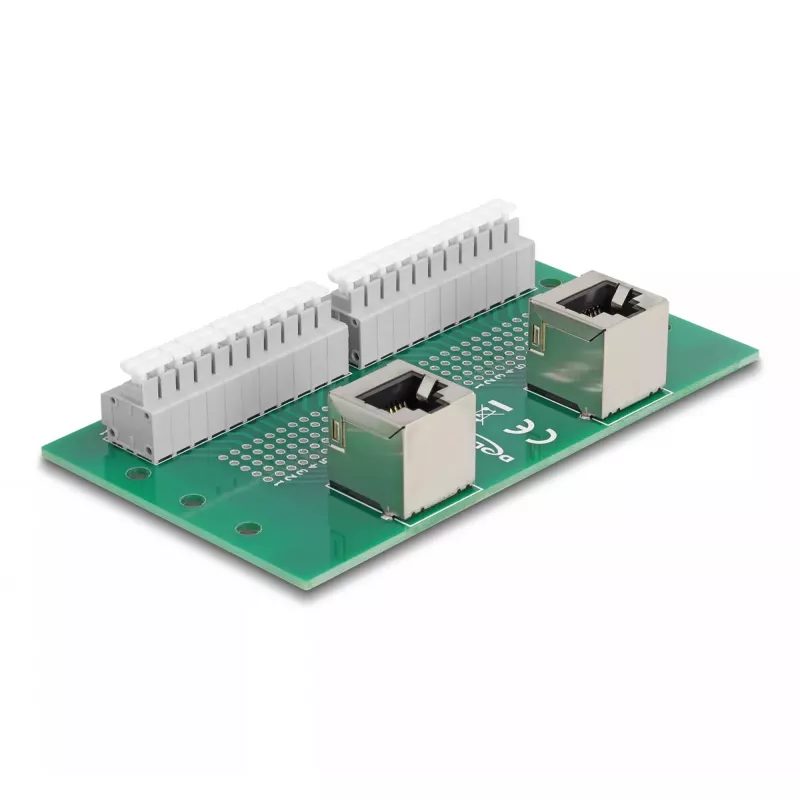

Adapter DeLOCK RJ50 zapewnia kompaktowe rozwiązanie do podłączania urządzeń sterujących i pomiarowych do systemu szyn DIN. Zawiera dwa żeńskie złącza RJ50 oraz dwa bloki terminalowe z bez narzędziowym przyciskiem do przewodów z odizolowanymi końcówkami. Obudowa jest przystosowana do montażu na standardowych szynach DIN 15 mm lub 35 mm za pomocą dostarczonych klipsów montażowych i ma wymiary około 60 mm (S) × 91 mm (G) × 18 mm (W).

Zalety

Adapter umożliwia łatwe i niezawodne połączenia za pomocą bloków terminalowych z przyciskiem, eliminując potrzebę stosowania dodatkowych narzędzi przy podłączaniu przewodów linkowych z odizolowanymi końcówkami. Dwa żeńskie porty RJ50 pozwalają na prostą integrację urządzeń wyposażonych w złącza RJ50, a klipsy montażowe do szyny DIN zapewniają bezpieczną instalację w szafach sterowniczych lub rozdzielnicach. Kompaktowe wymiary oszczędzają miejsce na szynie.

Zastosowanie (zadania / przypadki użycia)

• Podłączanie urządzeń sterujących i pomiarowych z interfejsami RJ50
• Tymczasowe lub stałe okablowanie przewodów linkowych z odizolowanymi końcówkami
• Montaż na szynach DIN 15 mm lub 35 mm w szafach sterowniczych
• Integracja urządzeń polowych i akcesoriów sieciowych w systemach automatyki

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 67015
• EAN: 4043619670154
• Złącza: 2 × żeńskie RJ50, 2 × blok terminalowy z przyciskiem
• Montaż: szyna DIN (15 mm lub 35 mm) z dostarczonymi klipsami
• Wymiary: około 60 mm (S) × 91 mm (G) × 18 mm (W)

Sposób użycia

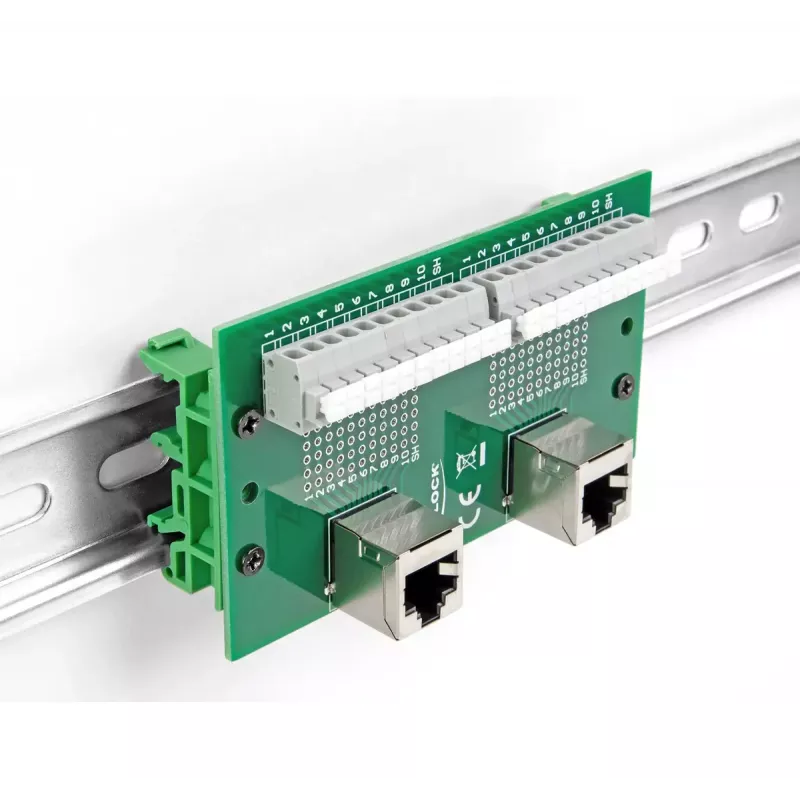

Zamontuj adapter na kompatybilnej szynie DIN 15 mm lub 35 mm, wpinając dostarczone klipsy na miejsce. Włóż wtyczki RJ50 do dwóch żeńskich gniazd RJ50 w celu podłączenia urządzeń. Aby podłączyć przewody do bloków terminalowych, naciśnij przycisk, aby otworzyć zacisk, włóż odizolowany koniec przewodu linkowego i zwolnij przycisk, aby zabezpieczyć przewód. Przed włączeniem systemu upewnij się, że każde połączenie jest stabilne.

Zalecenia

Stosuj przewody o odpowiednio odizolowanych końcówkach i właściwym przekroju dla bloku terminalowego, aby zapewnić niezawodny styk. Nie przekraczaj wartości znamionowych podłączonych urządzeń i przestrzegaj lokalnych norm instalacyjnych podczas montażu w szafach sterowniczych.
