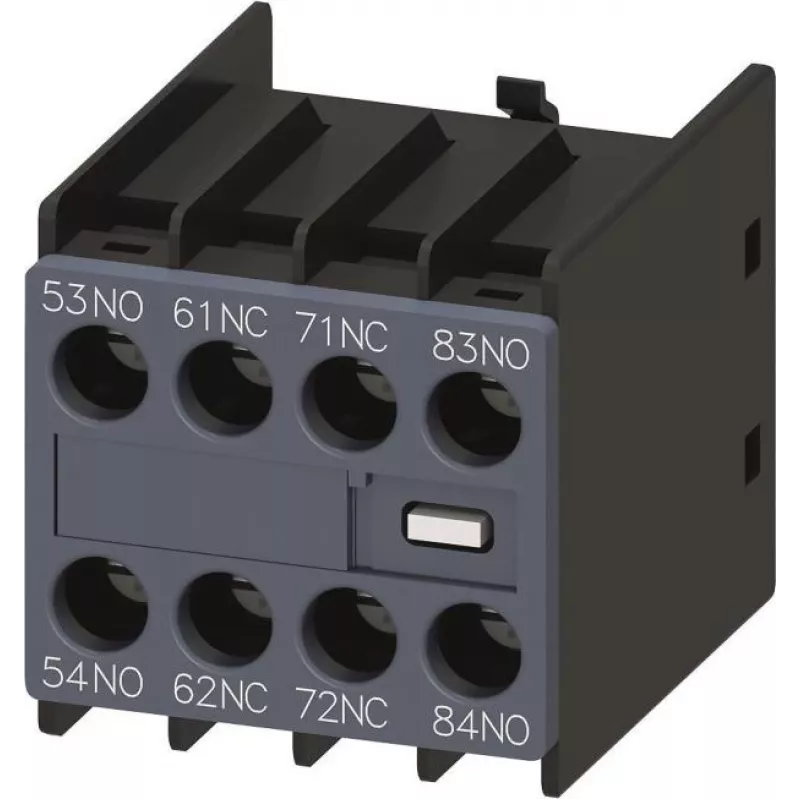

Siemens SIRIUS Blok styków pomocniczych 2NO+2NC (3RH2911-1GA22)

Siemens 3RH2911-1GA22 to wysokiej jakości blok styków pomocniczych z serii SIRIUS, przeznaczony do montażu czołowego na stycznikach SIRIUS. Posiada 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC), zapewniając niezawodne przełączanie i sygnalizację w przemysłowych aplikacjach sterowania.

Zalety

Kompaktowa konstrukcja oszczędza miejsce w szafach sterowniczych. Zaciski śrubowe zapewniają bezpieczne i łatwe okablowanie. Wysoka trwałość elektryczna i mechaniczna zmniejsza potrzebę konserwacji. Szeroki zakres temperatur pracy umożliwia użytkowanie w wymagających środowiskach.

Zastosowanie

• Systemy automatyki przemysłowej i sterowania
• Centra sterowania silnikami
• Rozdzielnice i tablice rozdzielcze
• Automatyka budynkowa

Kluczowe specyfikacje

• Typ produktu: Blok styków pomocniczych
• Seria: SIRIUS
• Konfiguracja styków: 2 normalnie otwarte (NO) + 2 normalnie zamknięte (NC)
• Rodzaj montażu: Montaż czołowy
• Rodzaj połączenia: Zaciski śrubowe
• Napięcie izolacji znamionowe (Ui): 690 V
• Napięcie udarowe wytrzymywane (Uimp): 6 kV
• Prąd znamionowy pracy (AC-15, 230V): 10 A
• Prąd znamionowy pracy (DC-13, 24V): 1 A
• Zakres temperatur pracy: -25 do +60 °C
• Stopień ochrony: IP20
• Trwałość elektryczna: 10 milionów cykli łączeniowych
• Trwałość mechaniczna: 30 milionów cykli łączeniowych
• Zabezpieczenie przeciwzwarciowe (bezpiecznik gG): 10 A
• Przekrój zacisków (drut): 0,5 - 2,5 mm²
• Moment dokręcania: 0,8 - 1,2 N·m
• Normy: IEC 60947-5-1, EN 60947-5-1

Zalecenia

Aby uzyskać optymalną wydajność, stosować ze stycznikami Siemens SIRIUS 3RT2 i 3RT1. Należy zapewnić odpowiedni moment dokręcania i stosować właściwe bezpieczniki do zabezpieczenia przeciwzwarciowego.
