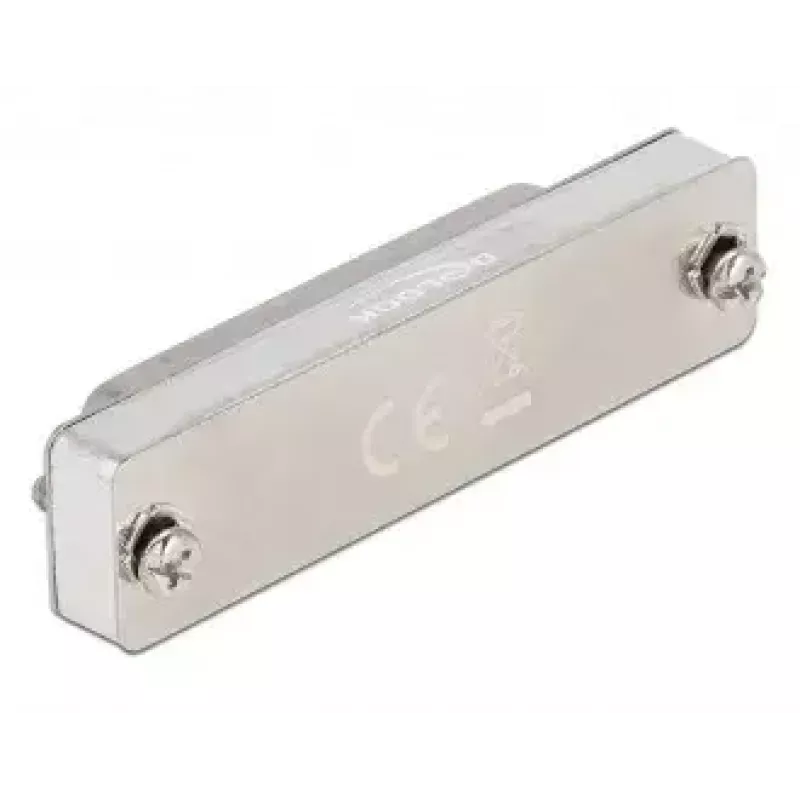

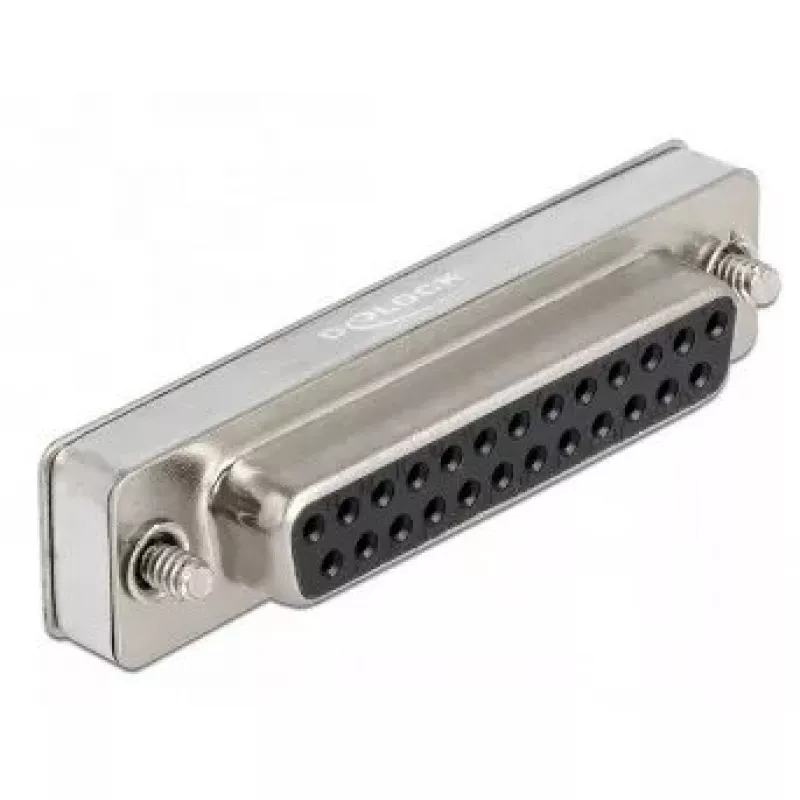

Adapter pętli zwrotnej DeLOCK RS-232/422/485 DB25 żeński

Adapter pętli zwrotnej DeLOCK dla RS-232/422/485 z żeńskim złączem DB25 został zaprojektowany, aby ułatwić testowanie i rozwiązywanie problemów z szeregowymi liniami komunikacyjnymi. Kompaktowy i przenośny, umożliwia proste łączenie linii sygnałowych w celu przeprowadzenia testów pętli zwrotnej oraz podstawowej analizy błędów/danych. Adapter jest dostarczany w woreczku polietylenowym i wyprodukowany na Tajwanie.

Zalety

Adapter zapewnia prosty sposób przeprowadzania testów pętli zwrotnej na interfejsach RS-232, RS-422 i RS-485 przy użyciu żeńskiego złącza DB25. Jego niewielkie wymiary ułatwiają przenoszenie i umieszczanie podczas testowania. Konstrukcja i opakowanie produktu wspierają wielokrotne użytkowanie w środowiskach profesjonalnych lub laboratoryjnych.

Nadaje się do

• Testowania i rozwiązywania problemów z portami szeregowymi RS-232
• Sprawdzania różnicowych linii komunikacyjnych RS-422 i RS-485
• Diagnostyki pętli zwrotnej podczas rozwoju sprzętu lub oprogramowania
• Konserwacji i naprawy sprzętu do komunikacji szeregowej

Kluczowe specyfikacje

• Złącze: DB25 żeński
• Obsługiwane interfejsy: RS-232, RS-422, RS-485
• Wymiary (szer. × gł. × wys.): 12,6 mm × 53,3 mm × 11,8 mm
• Opakowanie: woreczek polietylenowy
• Pochodzenie: Tajwan
• Kolor: Czarny, Srebrny
• Marka: DELOCK, MPN: 66831, EAN: 4043619668311

Sposób użycia

Podłącz żeński adapter pętli zwrotnej DB25 do odpowiedniego portu szeregowego DB25 w testowanym urządzeniu. Użyj adaptera, aby zamknąć wymagane ścieżki sygnałowe nadawania i odbioru zgodnie ze schematem pętli zwrotnej lub okablowania dla RS-232, RS-422 lub RS-485. Uruchom oprogramowanie diagnostyczne, terminalowe lub testowe, aby wysyłać dane; sprawdź, czy odebrane dane są zgodne z wysłanymi, aby potwierdzić integralność linii i prawidłowe trasowanie sygnałów.

Zalecenia

Przed testowaniem upewnij się, że urządzenie jest zasilane i skonfigurowane do odpowiedniego trybu szeregowego (RS-232, RS-422 lub RS-485). Zapoznaj się z dokumentacją okablowania i sygnałów urządzenia, aby wybrać właściwe styki dla pętli zwrotnej. Przechowuj adapter w suchym środowisku, gdy nie jest używany, aby zachować stan złącza.
