Złącze przewodowe D-Sub HD 50 pin DeLOCK 66716

Złącze przewodowe DeLOCK D-Sub HD 50 pin to kompaktowe żeńskie złącze D-Sub o wysokiej gęstości, zaprojektowane do niezawodnych połączeń sygnałowych w instalacjach o ograniczonej przestrzeni. Wykończone w kolorze czarnym i srebrnym, złącze ma szerokość 12,5 mm, głębokość 67 mm i wysokość 10,7 mm i jest dostarczane w opakowaniu zawierającym dwie sztuki. Jego niewielkie rozmiary i standardowy układ pinów D-Sub HD sprawiają, że nadaje się do modernizacji, montażu w panelach lub łączenia urządzeń z interfejsem o dużej liczbie pinów.

Zalety

To złącze D-Sub HD 50 pin oferuje wysoką gęstość styków w kompaktowej obudowie, umożliwiając podłączenie wielu linii sygnałowych na ograniczonej przestrzeni. Konfiguracja żeńska zapewnia bezpieczne łączenie z odpowiednikami męskimi, a wykończenie z metalu i tworzywa sztucznego równoważy trwałość i zmniejszoną wagę. Dostarczane w parze, opakowanie zapewnia natychmiastową zapasową sztukę do instalacji lub testów.

Zastosowania

• Podłączanie sprzętu z interfejsami D-Sub o wysokiej gęstości w środowiskach przemysłowych lub laboratoryjnych
• Montaże w panelach lub na podwoziu, gdzie przestrzeń jest ograniczona
• Naprawy, prototypowanie lub modernizacja urządzeń wymagających żeńskiego złącza D-Sub 50-pinowego

Kluczowe specyfikacje

• Typ złącza: D-Sub HD (żeńskie), 50 pinów
• Kolor: Czarny i srebrny

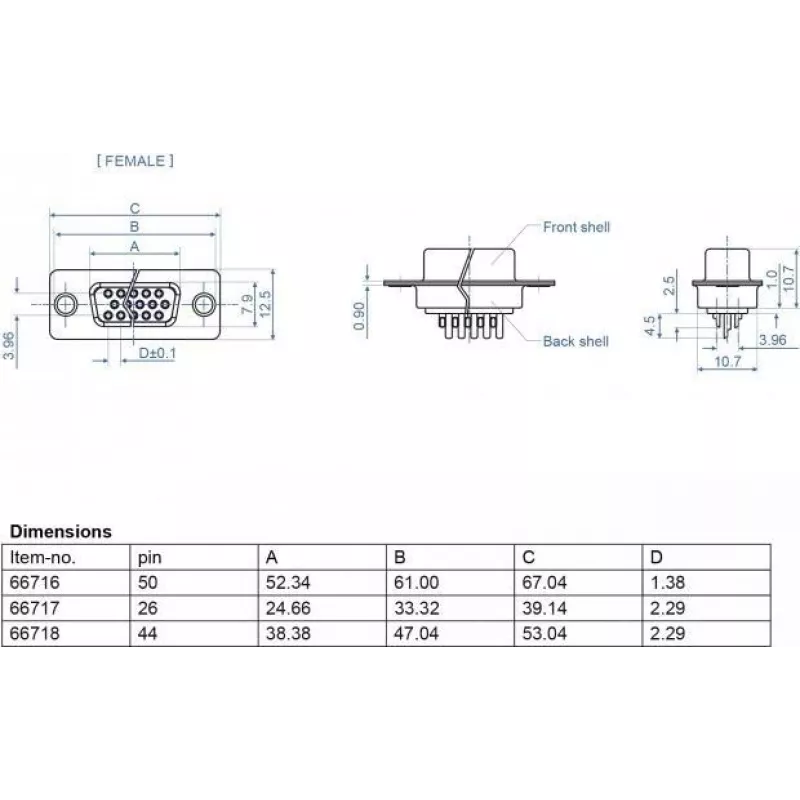

• Wymiary: 12,5 mm (szer.) x 67 mm (głęb.) x 10,7 mm (wys.)
• Ilość w opakowaniu: 2 szt.
• Styl montażu: odpowiedni do integracji liniowej lub panelowej (w zależności od zestawu)

Sposób użycia

Wyrównaj żeńskie złącze D-Sub HD z odpowiednim złączem męskim, upewniając się, że piny są wyrównane przed połączeniem. W przypadku instalacji w panelu lub podwoziu zabezpiecz złącze zgodnie z zaleceniami montażowymi urządzenia i użyj odpowiedniego sprzętu mocującego. Po instalacji sprawdź integralność styków, wykonując testy ciągłości lub testy funkcjonalne z podłączonym urządzeniem.

Zalecenia

Aby zachować niezawodny kontakt elektryczny, unikaj nadmiernych naprężeń mechanicznych złącza podczas instalacji i użytkowania. W środowiskach narażonych na wibracje lub częste cykle łączeniowe okresowo sprawdzaj styki złącza i punkty mocowania. Nieużywane złącza przechowuj w suchym, wolnym od kurzu środowisku.
