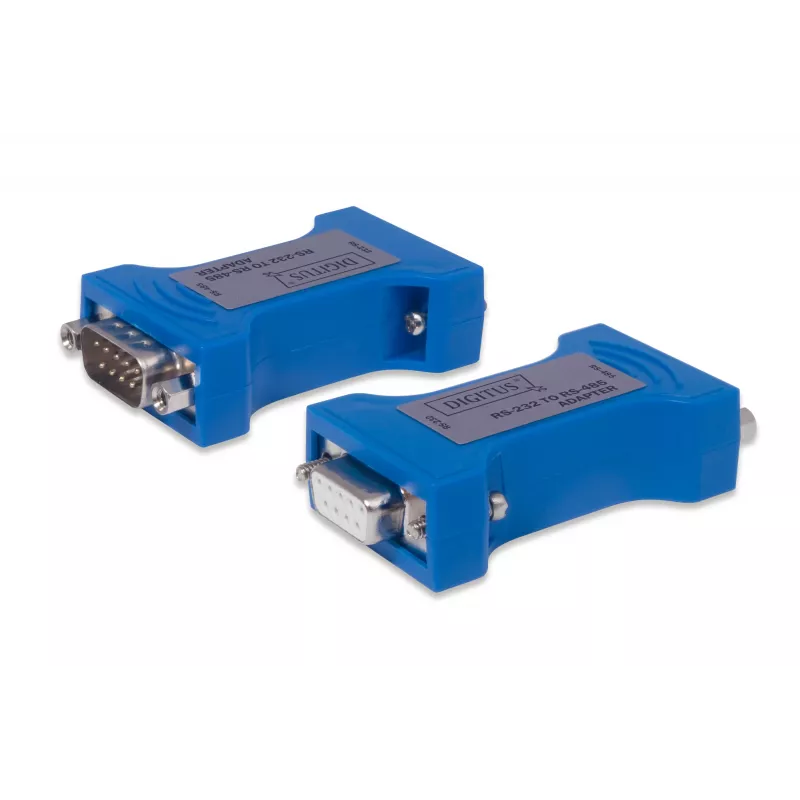

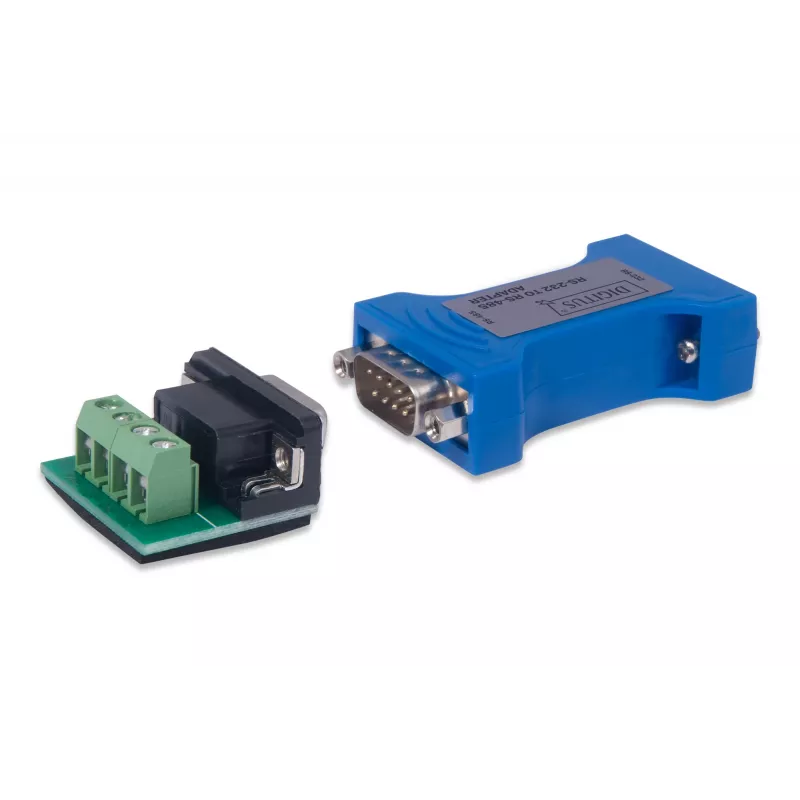

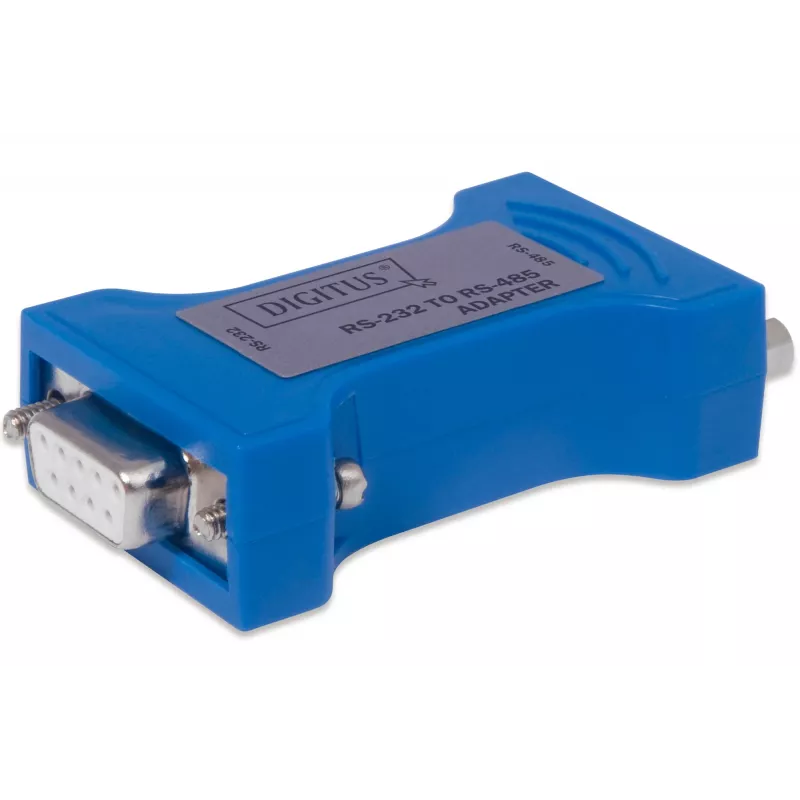

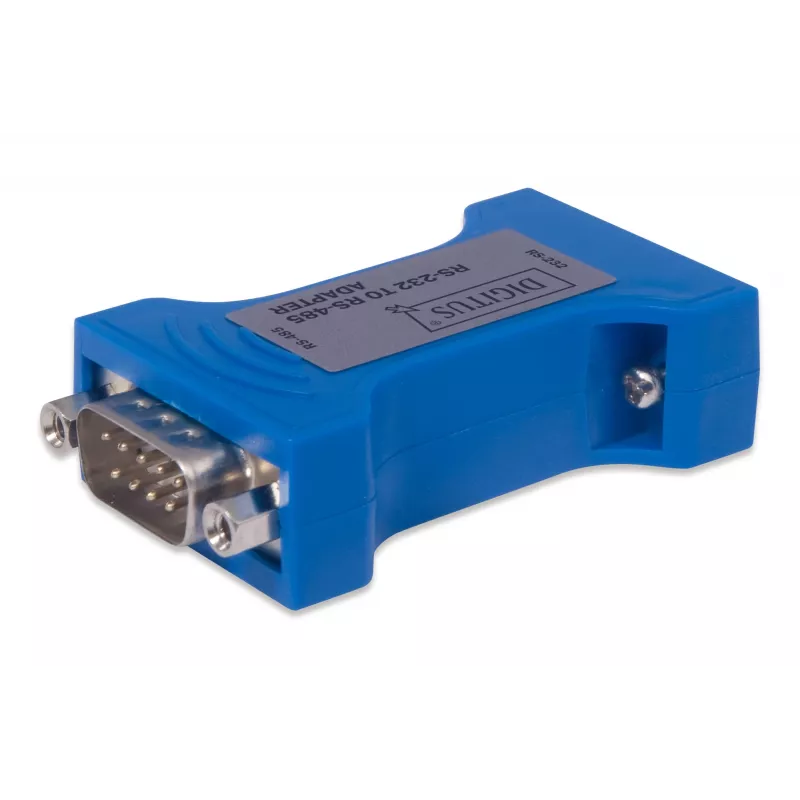

Adapter RS-232 na RS-485 Digitus DA-70161

Adapter RS-232 na RS-485 Digitus DA-70161 konwertuje sygnały RS-232 na RS-485 i umożliwia komunikację między komputerami a urządzeniami szeregowymi obsługującymi interfejs RS-485. Kompaktowy adapter obsługuje prędkości transmisji danych od 300 do 115 200 bps, wydłuża trasę RS-232 o długości do 5 m do zasięgu RS-485 do 1200 m, jest zgodny ze standardami EIA i TIA oraz nie wymaga zewnętrznego zasilania. Opatentowany chipset RS-232 eliminuje potrzebę inicjalizacji interfejsu RS-232, a zintegrowany nadajnik-odbiornik zapewnia automatyczne, bezopóźnieniowe wykrywanie kierunku bez użycia sygnałów uzgadniania (RTS, DTR), zapewniając kompatybilność z aplikacjami półdupleksowymi RS-232 bez zmian w oprogramowaniu lub sprzęcie.

Zalety

Digitus DA-70161 zapewnia konwersję plug-and-play między RS-232 i RS-485, obsługuje szeroki zakres prędkości transmisji (300–115 200 bps) i wydłuża odległość komunikacji do 1200 m po stronie RS-485, zachowując do 5 m po stronie RS-232. Działa bez zewnętrznego zasilacza i wykorzystuje zintegrowany nadajnik-odbiornik z automatycznym wykrywaniem kierunku danych, eliminując potrzebę dodatkowych sygnałów uzgadniania lub modyfikacji oprogramowania. Adapter jest zgodny ze standardami EIA/TIA i ma trwałą niebieską obudowę odpowiednią do środowisk przemysłowych.

Zastosowanie

• Podłączanie komputerów do szeregowych urządzeń RS-485
• Systemy sterowania i automatyki przemysłowej
• Czytniki kart i systemy kontroli dostępu
• Systemy płatności cyfrowych i poboru opłat (autostrady, autobusy, parkingi)
• Aplikacje inżynieryjne i instrumentalne

Kluczowe specyfikacje

• Złącza: RS-232 na RS-485
• Prędkość transmisji: od 300 do 115 200 bps
• Zasięg: do 5 m (strona RS-232), do 1200 m (strona RS-485)
• Standardy: zgodność z EIA i TIA
• Zasilanie: brak wymaganego zewnętrznego zasilania
• Kolor produktu: Niebieski
• Producent: DIGITUS, MPN DA-70161, EAN 4016032358480

Sposób użycia

Podłącz koniec RS-232 adaptera Digitus DA-70161 do portu RS-232 komputera lub kontrolera i podłącz stronę RS-485 do urządzenia docelowego lub magistrali zgodnie ze schematem okablowania RS-485 urządzenia. Nie jest wymagane zewnętrzne zasilanie ani specjalna inicjalizacja; adapter automatycznie wykrywa kierunek danych i odpowiednio przełącza nadajnik-odbiornik. Potwierdź prędkość transmisji i parametry komunikacji (parzystość, bity danych, bity stopu) w oprogramowaniu hosta, aby pasowały do podłączonego urządzenia RS-485.

Zalecenia

Aby zapewnić niezawodną komunikację na duże odległości, użyj skrętki ekranowanej dla segmentu RS-485, utrzymuj długość kabli w określonym maksimum 1200 m i zapewnij właściwe terminowanie i polaryzację magistrali RS-485 zgodnie z wymaganiami instalacji. Sprawdź dopasowanie ustawień szeregowych na obu końcach, aby uniknąć błędów komunikacji.
