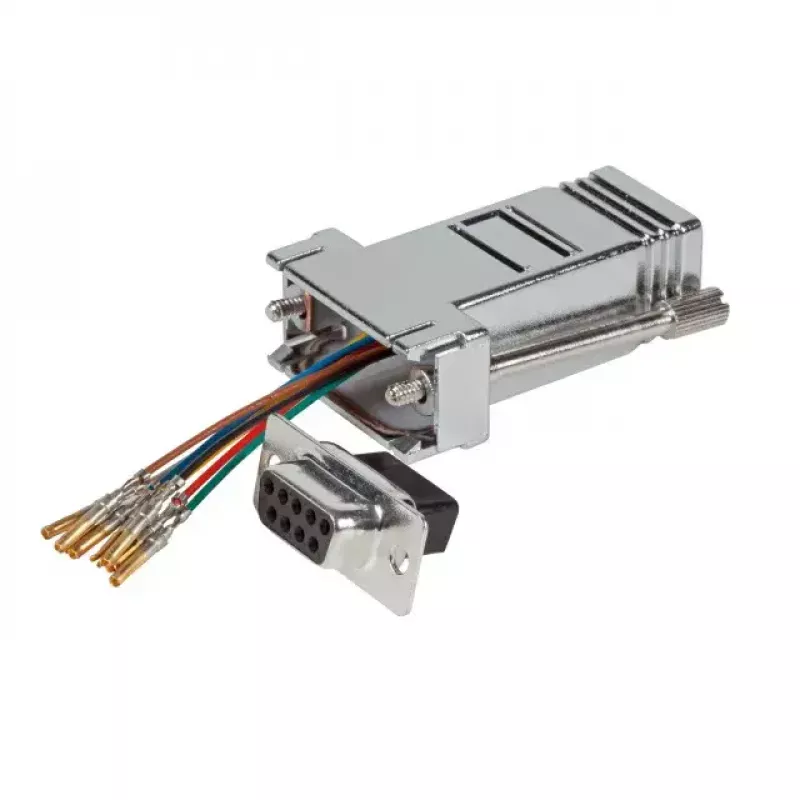

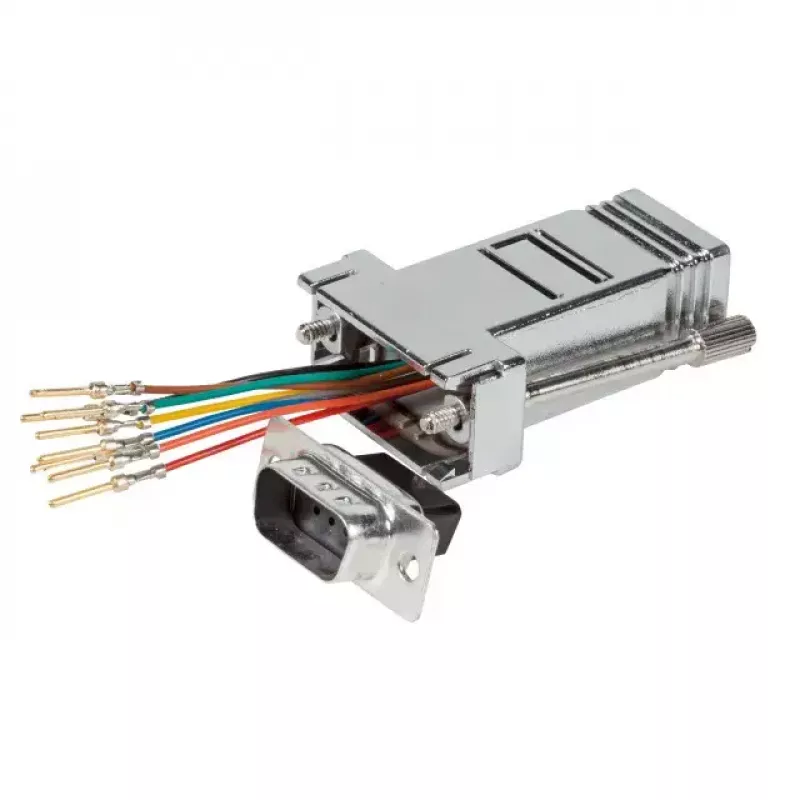

adapter złącza EFB Elektronik ETM23067 — DB-09 na RJ-45, szary

adapter złącza EFB Elektronik ETM23067 DB-09 na RJ-45 w kolorze szarym to adapter, który przekształca złącze szeregowe DB-09 (męskie lub żeńskie) na wtyk sieciowy RJ-45. Adapter posiada metalizowaną obudowę i swobodnie konfigurowalny schemat połączeń, co pozwala na użycie go wszędzie tam, gdzie wymagane jest połączenie DB-09 na RJ-45.

Zalety

Metalizowana obudowa zapewnia lepsze ekranowanie i wytrzymałość mechaniczną. Swobodnie konfigurowalne okablowanie pozwala technikom na mapowanie pinów zgodnie z wymaganiami urządzenia docelowego. Kompaktowa szara obudowa ułatwia instalację w ograniczonych przestrzeniach.

Nadaje się do

• Podłączania urządzeń szeregowych RS-232 do urządzeń wykorzystujących konsolę RJ-45 lub niestandardowe okablowanie
• Okablowania polowego i konfiguracji adapterów na miejscu
• Naprawy lub modyfikacji istniejących połączeń DB-09 na RJ-45

Kluczowe specyfikacje

• Marka: EFB Elektronik
• Model / MPN: ETM23067
• Złącze 1: DB-09
• Złącze 2: RJ-45
• Kolor: Szary
• Obudowa: Metalizowana
• EAN: 4049759029531

Jak używać

Określ wymagane wyprowadzenia dla końcówek DB-09 i RJ-45 i odpowiednio oprzyj adapter, używając odpowiednich narzędzi do bezpiecznych zakończeń. Po okablowaniu sprawdź ciągłość i poprawne mapowanie sygnałów za pomocą multimetru lub testu pętli zwrotnej przed podłączeniem zasilanych urządzeń. Zamontuj adapter na miejscu i upewnij się, że metalizowana obudowa jest prawidłowo uziemiona, jeśli wymagane jest ekranowanie.

Zalecenia

Używaj ETM23067 w niskonapięciowych aplikacjach szeregowych i unikaj narażania adaptera na wilgoć lub nadmierne naprężenia mechaniczne. Potwierdź przypisania pinów z instrukcjami urządzeń, aby zapobiec konfliktom sygnałów lub uszkodzeniom.
