Adapter zmiany płci DELOCK 67094 — D-Sub 25 (żeński/męski) na RJ12, czerwony

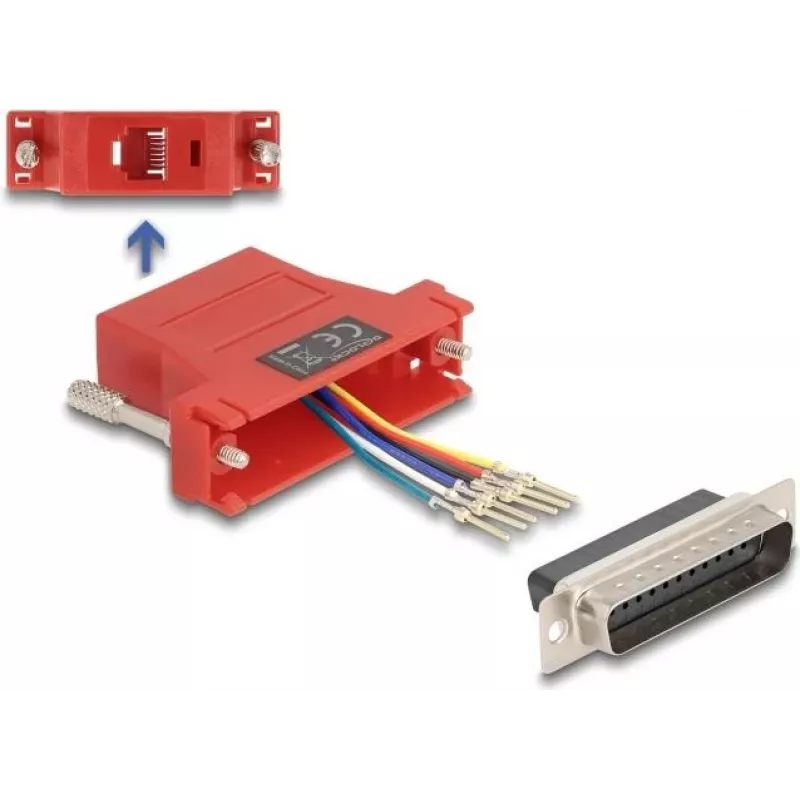

Adapter zmiany płci DELOCK 67094 przekształca 25-pinowe złącze D-Sub (DB25) na interfejs RJ12 w kompaktowej, łatwej do zidentyfikowania czerwonej obudowie. Adapter zapewnia fizyczną konwersję między urządzeniami lub kablami wykorzystującymi połączenie D-Sub 25 a okablowaniem zakończonym 6-pozycyjną wtyczką RJ12, umożliwiając rozszerzenie interfejsów szeregowych lub komunikacyjnych za pomocą kabli telefonicznych, ISDN lub RJ12. Styki są umieszczane w obudowie D-Sub 25 zgodnie z wymaganym przypisaniem i zatrzaskują się z lekkim kliknięciem, zapewniając niezawodny kontakt.

Zalety

Adapter obsługuje elastyczne przypisanie styków D-Sub 25, umożliwiając niestandardowe mapowania pinów dla określonego sprzętu lub wiązek kablowych. Jego kompaktowa forma i czerwony kolor sprawiają, że jest wygodny w instalacjach o ograniczonej przestrzeni i ułatwia identyfikację wizualną. Konstrukcja styków zatrzaskowych zapewnia stabilne połączenie elektryczne bez lutowania ani dodatkowych narzędzi, upraszczając tymczasowe lub stałe konwersje między interfejsami DB25 i RJ12.

Zastosowanie

• Podłączanie portów szeregowych D-Sub 25 do urządzeń wykorzystujących okablowanie RJ12 (telefoniczne/ISDN)
• Okablowanie polowe i szybkie konwersje interfejsów w szafach komunikacyjnych
• Konfiguracje laboratoryjne i testowe, w których wymagane są niestandardowe wyprowadzenia DB25 na RJ12
• Tymczasowe lub przenośne połączenia sprzętowe, które potrzebują łatwej identyfikacji wizualnej

Kluczowe specyfikacje

• Złącze A: D-Sub 25 (konfigurowalne jako żeńskie/męskie w obudowie)
• Złącze B: RJ12 (6-pozycyjny interfejs modułowy)
• Kolor: Czerwony do identyfikacji wizualnej
• Liczba sztuk: 1
• Wkładanie styków: styki zatrzaskowe do konfigurowalnego przypisania pinów

Sposób użycia

Włóż wtyczkę kabla RJ12 do gniazda RJ12 adaptera, aż się zatrzaśnie. Umieść styki D-Sub 25 w obudowie adaptera zgodnie z wymaganym przypisaniem pinów i dociśnij, aż styki zatrzasną się na swoim miejscu. Podłącz stronę D-Sub 25 do odpowiedniego portu DB25 w urządzeniu lub zespole kablowym. Przed włączeniem zasilania lub użyciem podłączonego sprzętu sprawdź poprawność mapowania pinów i ciągłość sygnału.

Zalecenia

Upewnij się, że przypisanie pinów między stroną D-Sub 25 a okablowaniem RJ12 odpowiada wymaganiom twoich urządzeń; nieprawidłowe mapowanie może spowodować awarie komunikacji. Używaj adaptera w suchym, wolnym od kurzu środowisku i unikaj nadmiernego obciążania mechanicznego złącz. W przypadku instalacji stałych okresowo sprawdzaj niezawodność styku i zabezpiecz podłączone kable, aby zapobiec przypadkowemu rozłączeniu.
