Adapter zmieniający płeć złącza kablowego InLine 92505B — łącznik do konwersji płci złącza

Oszczędność czasu podczas instalacji:Listwa zaciskowa śrubowa na 8 przewodów plus ekran umożliwia szybkie okablowanie bez lutowania – przy użyciu wkrętaka płaskiego ≤ 2,5 mm, odpowiednia dla 16–26 AWG.
Zintegrowany interfejs RJ45 do okablowania strukturalnego: Standaryzowane gniazdo RJ45 (8P8C) w prostej obudowie umożliwia bezpośrednie podłączenie do komponentów sieciowych – idealne na stanowiska testowe, prace serwisowe lub sterowniki cyfrowe.

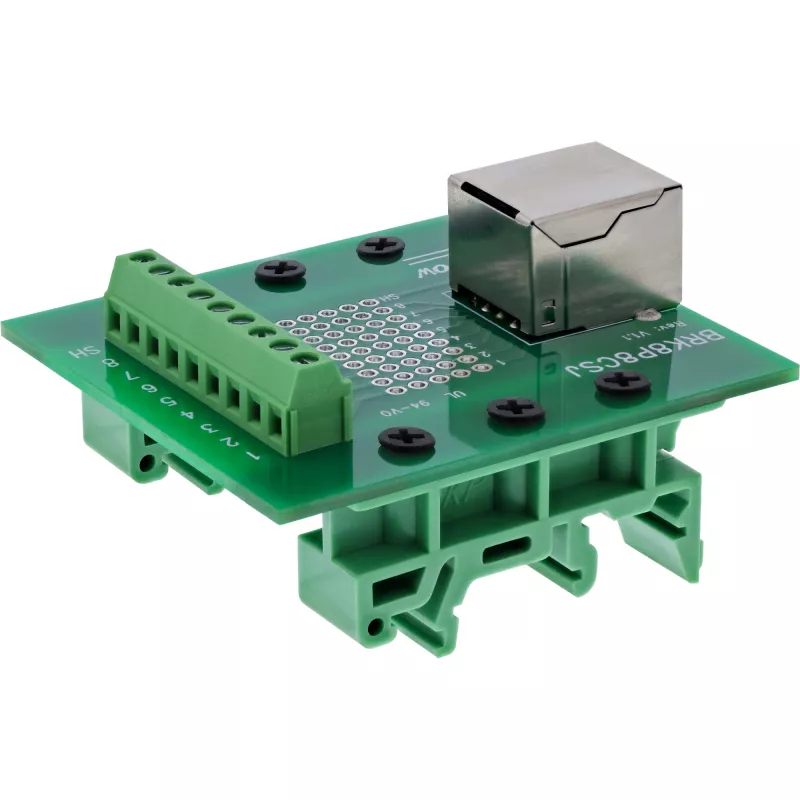

Oszczędny montaż na szynie DIN:Obudowa jest przygotowana do montażu na szynach nośnych DIN i umożliwia zgodną z normami, oszczędną przestrzennie instalację w szafie sterowniczej.
Wszechstronne zastosowanie w przemyśle:Nadaje się do diagnostyki sieci, komunikacji maszynowej, systemów wbudowanych, techniki sterowania lub konfiguracji testowych z połączeniem Ethernet.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną i bezpieczną transmisję danych – nawet przy ciągłym obciążeniu w środowiskach przemysłowych.

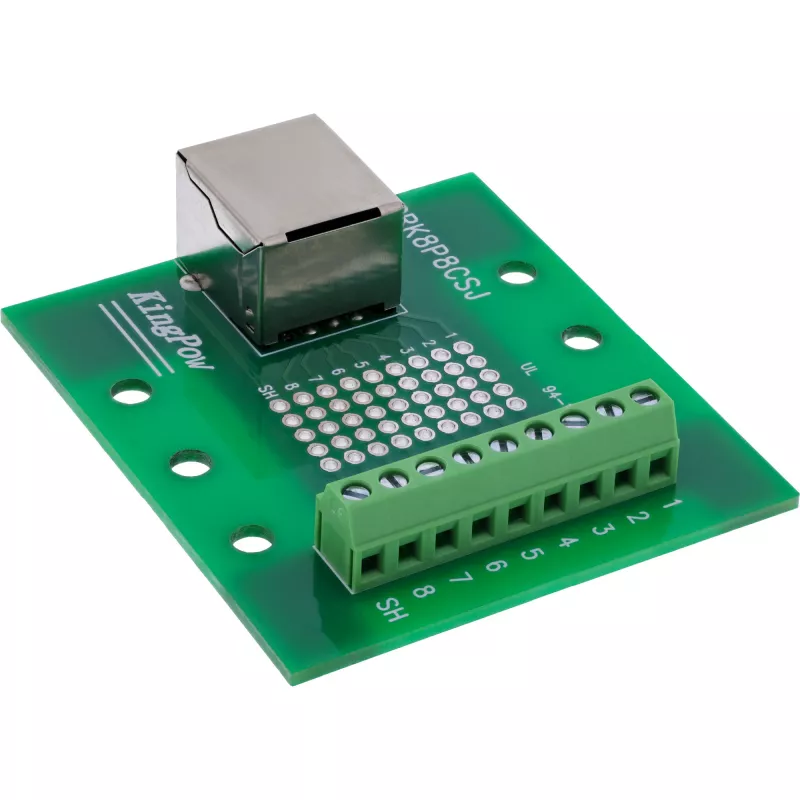

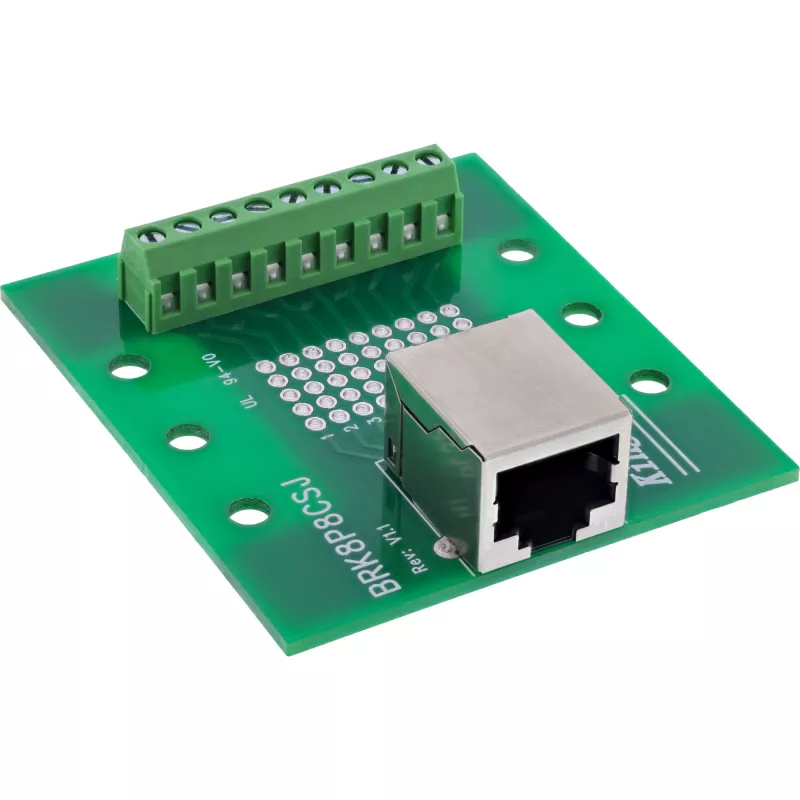

Listwa zaciskowa RJ45 InLine® z prostym gniazdem i boczną listwą zacisków śrubowych umożliwia strukturalne podłączanie sygnałów Ethernet w szafach sterowniczych, na polach testowych lub w laboratoriach. Trwale zainstalowane gniazdo RJ45 (8P8C) jest bezpośrednio połączone z 9-stykowym zaciskiem śrubowym – 8 przewodów plus ekran.

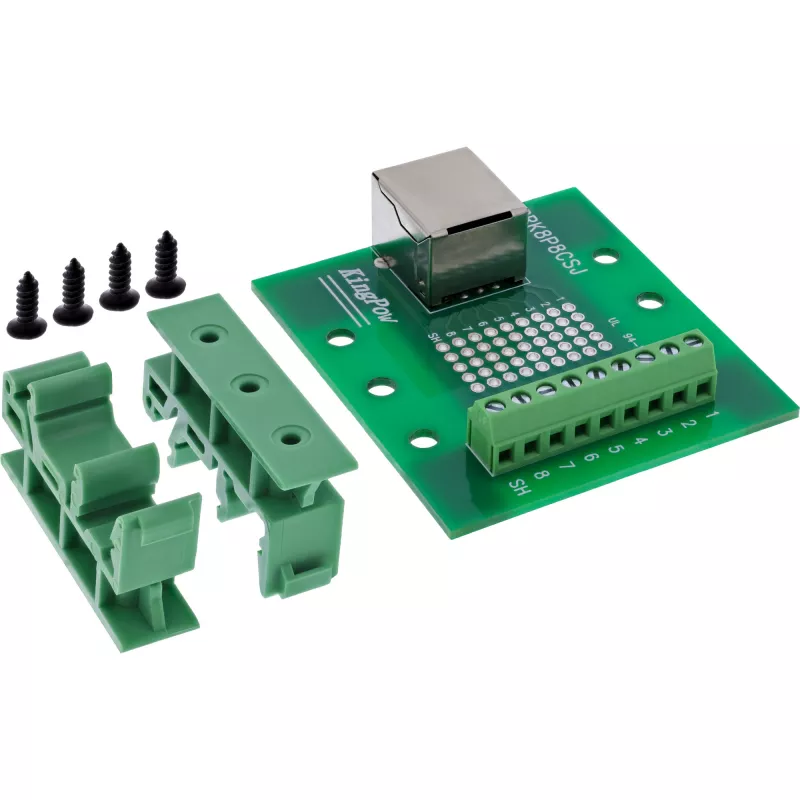

Listwa zaciskowa obsługuje przewody w zakresie 16–26 AWG i jest łatwa w okablowaniu za pomocą wkrętaka płaskiego ≤ 2,5 mm. Wstępnie zamontowany klips na szynę DIN umożliwia szybką i bezpieczną integrację modułu na szynach montażowych. Niezawodna konstrukcja oraz sprawdzone zabezpieczenie przed zwarciem i błędnym okablowaniem sprawiają, że adapter idealnie nadaje się do zastosowań przemysłowych.

Interfejs RJ45:gniazdo 8P8C (wersja prosta)
Listwa zaciskowa:9 zacisków (8 sygnałów + ekran), raster 5,0 mm, z dociskiem sprężynowym
Zakres podłączania:16–26 AWG
Otwieranie:wkrętakiem płaskim ≤ 2,5 mm
Prąd znamionowy:1,0 A na pin
Maks. napięcie robocze:100 V między dwoma sygnałami
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +70 °C
Warstwa izolacyjna:izolacja EVA na spodzie
Montaż:przygotowany do szyny nośnej DIN
Wymiary:ok. 60 × 54 × 17 mm (szer. × wys. × gł.)

InLine 92505B. Złącze(-a): RJ45 8P8C / Listwa zaciskowa 9 zacisków, Kolor produktu: Zielony, Płeć złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Waga: 19 g, Szerokość: 54 mm, Głębokość: 60 mm. Ilość w opakowaniu: 1 szt., Objętość opakowania: 100 cm³. Kraj pochodzenia: Tajwan

Sposób użycia

Zamontuj moduł na standardowej szynie nośnej DIN za pomocą wstępnie zamontowanego klipsa. Zdejmij izolację i przygotuj przewody w zakresie 16–26 AWG, włóż każdy przewód do odpowiedniego zacisku śrubowego i zabezpiecz wkrętakiem płaskim (≤ 2,5 mm), korzystając z docisku sprężynowego. Podłącz standardową prostą wtyczkę RJ45 do gniazda 8P8C, aby nawiązać połączenie. Przestrzegaj kolejności okablowania i uziemienia ekranu, aby zachować integralność sygnału.

Zalecenia

W celu niezawodnego działania używaj w określonym zakresie temperatur (–20 °C do +70 °C), upewnij się, że połączenia nie przekraczają 1,0 A na pin, oraz przestrzegaj prawidłowego przyporządkowania par/przewodów i praktyk ekranowania. Zainstaluj na uziemionej szynie DIN i zweryfikuj okablowanie za pomocą odpowiedniego sprzętu do testowania sieci po instalacji.
