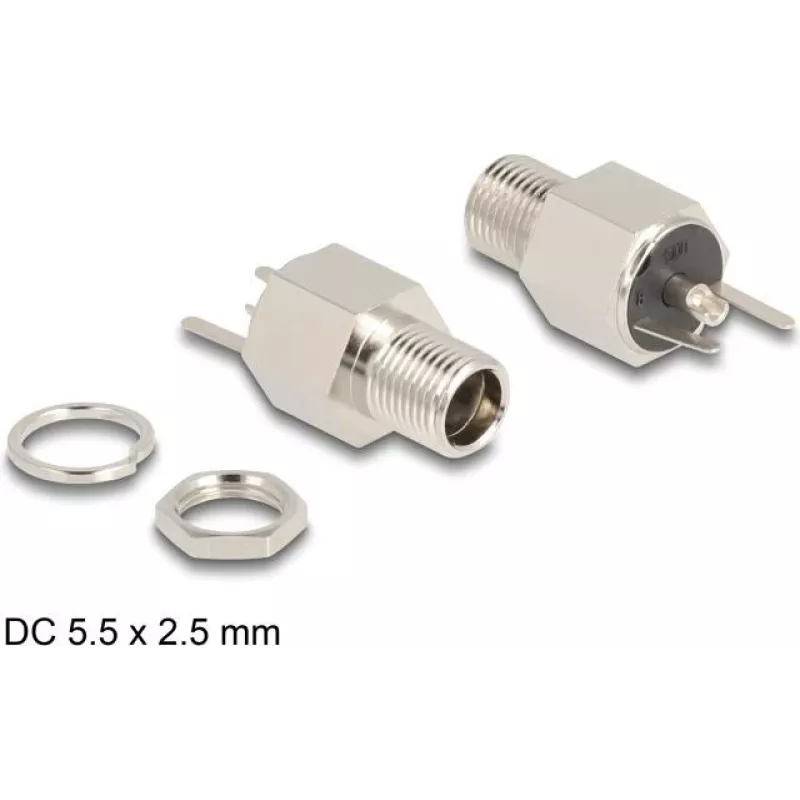

DeLOCK Złącze DC 5,5 x 2,5 mm gniazdo kołnierzowe wersja lutowana Sześciokąt 20 V 9 A

Złącze DeLOCK DC 5,5 x 2,5 mm gniazdo kołnierzowe w wersji lutowanej jest przeznaczone do montażu w panelu lub obudowie, zapewniając niezawodne wejście zasilania DC. Zaprojektowano je do urządzeń i obudów wymagających stałego, serwisowalnego złącza zasilania. Złącze obsługuje napięcie do 20 V i prąd znamionowy 9 A, o średnicy zewnętrznej 5,5 mm, średnicy wewnętrznej 2,5 mm i kompaktowej długości 12 mm. Wykończenie metalowe jest srebrne.

Zalety

To gniazdo kołnierzowe oferuje standardowy interfejs DC 5,5 x 2,5 mm, odpowiedni do wielu zasilaczy i adapterów. Wersja lutowana zapewnia bezpieczne połączenie elektryczne i jest przeznaczona do montażu panelowego, co ułatwia instalację w obudowach lub urządzeniach. Prąd znamionowy 9 A i napięcie znamionowe 20 V sprawiają, że nadaje się do zastosowań o umiarkowanej mocy, a kompaktowe wymiary oszczędzają miejsce na obudowie.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Przygotuj otwór w panelu lub obudowie o rozmiarze odpowiednim dla kołnierza i włóż złącze od zewnętrznej strony. Przylutuj przewody zasilające do wyznaczonych końcówek wersji lutowanej, zapewniając pewne i czyste połączenia lutownicze. Zamocuj kołnierz zgodnie z konstrukcją urządzenia (np. za pomocą nakrętki lub metody mocowania kompatybilnej z korpusem sześciokątnym) i sprawdź polaryzację oraz ciągłość elektryczną przed podaniem zasilania.

Zalecenia

Zapewnij prawidłową polaryzację i pewne lutowanie; ogranicz napięcie i prąd roboczy do określonych wartości 20 V i 9 A. Zastosuj odpowiednie odciążenie naprężeń dla podłączonych przewodów i unikaj narażenia na nadmierne naprężenia mechaniczne lub środowiska korozyjne.
