Akcesorium do wprowadzania kabli EFB Elektronik 46085.1

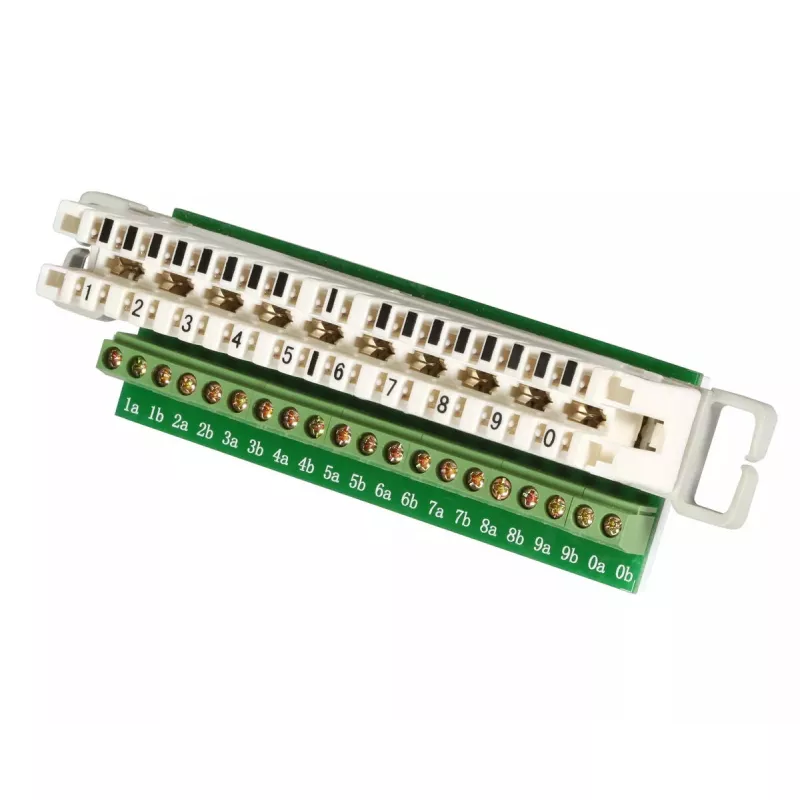

Akcesorium do wprowadzania kabli EFB Elektronik 46085.1 to moduł odłączający do montażu tylnego, przeznaczony do ram i kanałów LSA typu backmount. Zapewnia kompaktowe i niezawodne rozwiązanie do wprowadzania kabli z blokiem 20 styków śrubowych po stronie trasowania, odpowiednie dla przewodów o przekroju do 2,5 mm² i o szerokości modułu odpowiadającej otworowi panelu lub ramy 96 mm.

Zalety

Ten moduł odłączający oferuje bezpieczne zakończenie śrubowe dla maksymalnie 20 przewodów, kompatybilność ze standardowymi ramami i kanałami LSA typu backmount oraz niezawodną konstrukcję przeznaczoną do wielokrotnego podłączania i odłączania. Jego zdolność do przyjmowania przewodów 2,5 mm² obsługuje powszechnie stosowane rozmiary okablowania w instalacjach telekomunikacyjnych i sterowniczych.

Nadaje się do

• Wprowadzania i trasowania kabli w ramach i kanałach LSA typu backmount
• Szaf telekomunikacyjnych i sieciowych, w których wymagane jest odłączanie śrubowe
• Paneli sterowniczych i instalacji elektrycznych wykorzystujących przewody do 2,5 mm²

Kluczowe dane techniczne

• Marka: EFB Elektronik
• Numer katalogowy producenta (MPN): 46085.1
• EAN: 4049759070434
• Typ: Moduł odłączający do montażu tylnego do ram/kanałów LSA
• Strona styku: Strona trasowania z 20 stykami śrubowymi
• Przekrój przewodu: do 2,5 mm²
• Szerokość modułu: 96 mm (szerokość panelu/ramy)

Sposób użycia

Zainstaluj moduł w kompatybilnej ramie lub kanale LSA typu backmount, wyrównując go ze szczeliną ramy i mocując zgodnie z instrukcjami producenta ramy. Włóż odizolowane przewody do styków śrubowych po stronie trasowania i dokręć śruby z zalecanym momentem obrotowym, aby uzyskać bezpieczne zakończenie. W razie potrzeby użyj funkcji odłączania, aby odizolować obwody podczas konserwacji lub rekonfiguracji.

Zalecenia

Moduł jest przeznaczony do użytku wewnątrz pomieszczeń w stojakach i obudowach sprzętowych. Upewnij się, że przewody są odizolowane na odpowiednią długość, a śruby dokręcone z odpowiednim momentem obrotowym. Przed instalacją sprawdź kompatybilność z konkretnym modelem ramy LSA typu backmount i przestrzegaj obowiązujących norm bezpieczeństwa elektrycznego podczas instalacji i konserwacji.
