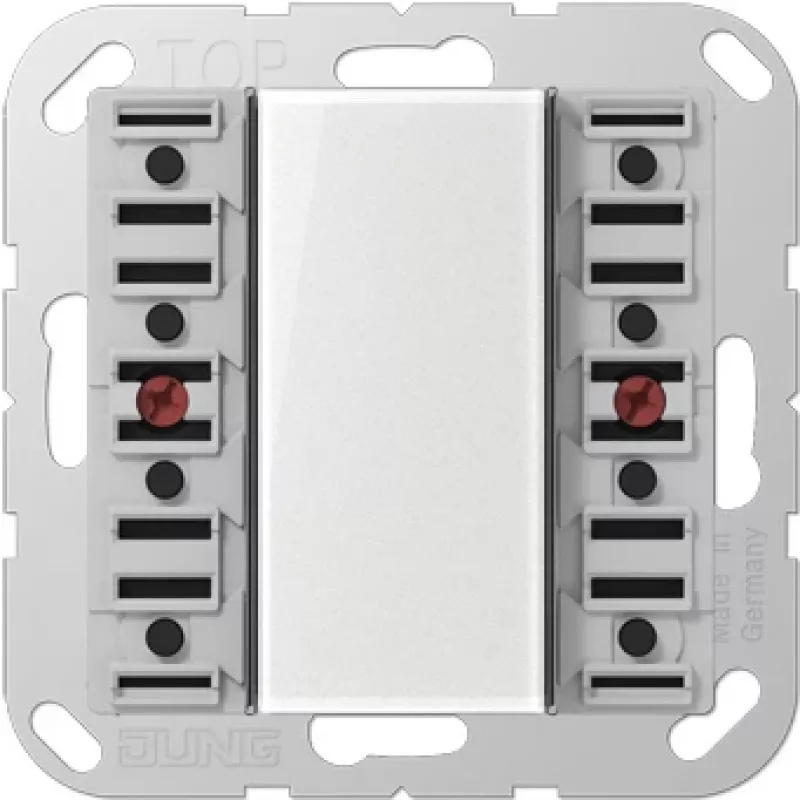

Aktuator przełączający do montażu naściennego JUNG A 5072 TSM — model A5072TSM, marka jung

JUNG A 5072 TSM to aktuator przełączający do montażu naściennego marki jung, model A5072TSM, przeznaczony do niezawodnego sterowania obciążeniami elektrycznymi w instalacjach mieszkaniowych i komercyjnych. Przeznaczony do montażu w puszce podtynkowej zgodnej z DIN 49073, oferuje funkcje załączania/wyłączania oraz rozszerzone funkcje przyciskowe do sterowania oświetleniem, roletami i scenami. Zestaw zawiera przezroczystą osłonę do tymczasowego użytku na placu budowy i jest przeznaczony do uzupełnienia docelową osłoną pasującą do wzornictwa instalacji.

Zalety

Aktuator integruje tryb oszczędzania energii i wbudowany moduł sprzęgający magistralę, zapewniając kompatybilność z systemami automatyki budynkowej. Wyposażony jest w konfigurowalną diodę LED sygnalizacji pracy, którą można ustawić na kolor czerwony, zielony lub niebieski, służącą do orientacji lub wskazywania stanu programowania, oraz po jednej czerwonej diodzie LED stanu dla każdej pary przycisków, sygnalizującej stan przełączania. Urządzenie obsługuje wiele funkcji przyciskowych, takich jak przełączanie, ściemnianie, sterowanie roletami i wywoływanie scen, a przezroczysta tymczasowa osłona umożliwia bezpieczną obsługę podczas instalacji.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

Zamontować aktuator w standardowej puszce podtynkowej zgodnie z DIN 49073 i obowiązującymi przepisami dotyczącymi bezpieczeństwa elektrycznego. Wykonać okablowanie i podłączenie do magistrali budynkowej za pomocą wbudowanego modułu sprzęgającego. Założyć przezroczystą osłonę z zestawu do tymczasowej eksploatacji na placu budowy, a następnie zastąpić ją wybraną osłoną wzorniczą, aby zakończyć instalację. Skonfigurować kolor diody LED sygnalizacji pracy i przypisać funkcje przycisków (przełączanie, ściemnianie, sterowanie roletami lub sterowanie scenami) za pomocą odpowiednich narzędzi uruchomieniowych lub interfejsu magistrali systemowej.

Zalecenia

Urządzenie stosować wyłącznie jako część kompatybilnego systemu automatyki budynkowej KNX i przestrzegać lokalnych norm okablowania. Aby zapewnić niezawodne działanie i zgodność z normami instalacyjnymi, montaż, okablowanie i uruchomienie powierzyć wykwalifikowanemu elektrykowi. Przed ostatecznym przekazaniem wymienić tymczasową przezroczystą osłonę na odpowiednią osłonę wzorniczą.
