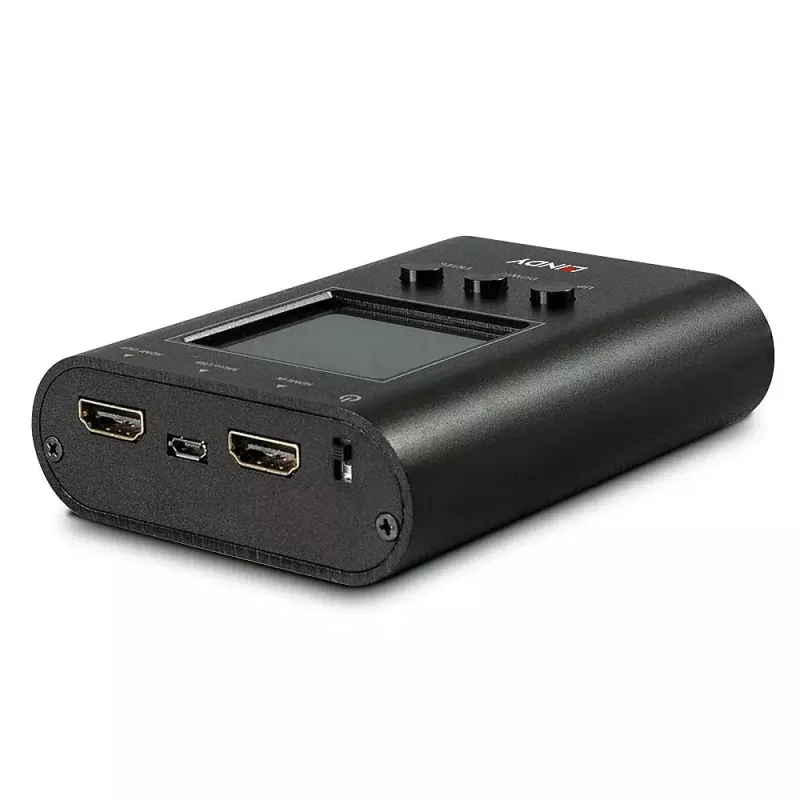

Analizator i generator sygnału HDMI Lindy HDMI 2.0 18G

Analizator i generator sygnału Lindy HDMI 2.0 18G to kompaktowe, przenośne narzędzie do testowania i generowania sygnałów HDMI 2.0. Obsługuje rozdzielczość do 4K@60Hz z HDR i przepustowość 18G, zapewnia odczyt parametrów sygnału na wbudowanym wyświetlaczu LCD i nadaje się zarówno do domowych, jak i komercyjnych instalacji AV. Urządzenie ma wymiary 130 mm x 89 mm x 14 mm i jest przeznaczone do przenośnego użytku w terenie.

Zalety

To urządzenie łączy generator wzorców i analizator sygnału w jednej kompaktowej obudowie, umożliwiając instalatorom generowanie wzorców testowych i odczytywanie informacji o przychodzącym sygnale HDMI, takich jak rozdzielczość, częstotliwość odświeżania i wersja HDCP. Zawiera tryb testowania kabli, aby zweryfikować możliwości kabla do standardu HDMI 2.0 18G i wyświetla wyniki na czytelnym wyświetlaczu LCD. Niewielki rozmiar i przenośność ułatwiają przenoszenie w zestawie narzędzi instalatora, a produkt objęty jest 2-letnią gwarancją.

Zastosowanie

• Testowanie i rozwiązywanie problemów ze źródłami i wyświetlaczami HDMI
• Weryfikacja wydajności kabli HDMI do 18G
• Sprawdzanie kompatybilności wyświetlaczy z 4K@60Hz i HDR
• Instalacje terenowe i konserwacja systemów AV
• Testowanie konfiguracji z przedłużaczami i matrycami HDMI

Kluczowe specyfikacje

• Model: Analizator i generator sygnału Lindy HDMI 2.0 18G (MPN 32675, EAN 4002888326759)
• Wersja HDMI: HDMI 2.0
• Maksymalna przepustowość: 18G
• Maksymalne wyjście: 4K@60Hz z obsługą HDR
• Funkcje: Generator wzorców, Analizator sygnału (Sink), Tester kabli

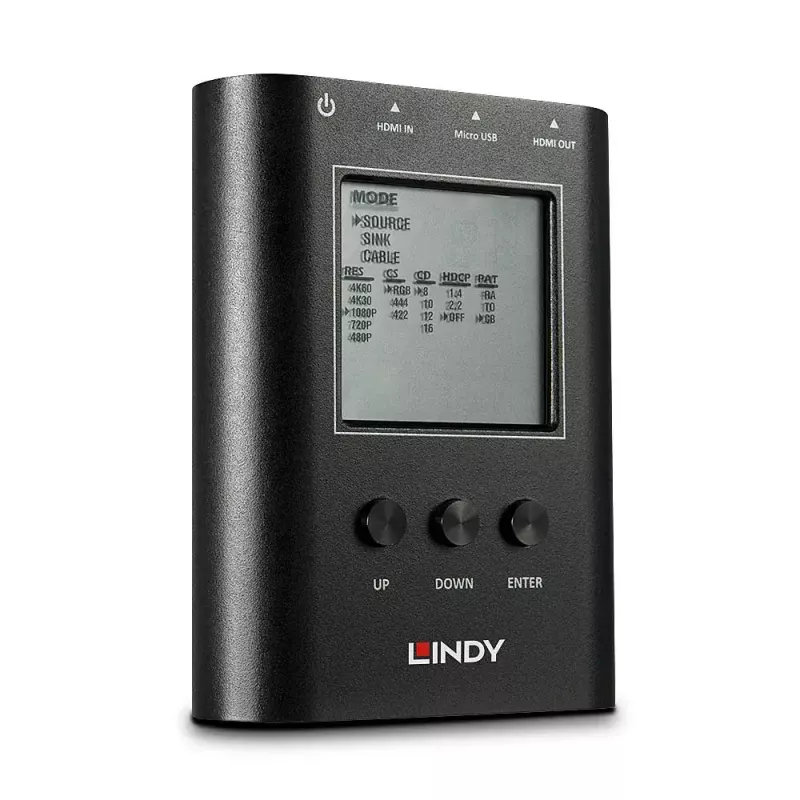

• Wyświetlacz: Wbudowany LCD pokazujący rozdzielczości, częstotliwości odświeżania, wersje HDCP i stan kabla
• Wymiary: 130 x 89 x 14 mm
• Gwarancja: 2 lata

Sposób użycia

Podłącz urządzenie Lindy między źródłem a wyświetlaczem lub bezpośrednio do źródła, w zależności od testu. Użyj trybu generatora wzorców, aby wyprowadzić wzorce testowe i zweryfikować maksymalną rozdzielczość i głębię kolorów wyświetlacza. Użyj trybu Sink, aby odczytać parametry przychodzącego sygnału ze źródła, identyfikując rozdzielczość, częstotliwość odświeżania i informacje HDCP. Użyj trybu kabel, aby przetestować kable HDMI pod kątem przepustowości i stanu. Odczytaj wyniki na wbudowanym wyświetlaczu LCD i postępuj zgodnie ze wskaźnikami ekranowymi, aby zlokalizować problemy.

Zalecenia

Aby uzyskać wiarygodne wyniki, przed testowaniem upewnij się, że urządzenia źródłowe i wyświetlające są ustawione na docelową rozdzielczość i ustawienia HDR. Podczas testowania kabli testuj przy najwyższej oczekiwanej rozdzielczości i częstotliwości odświeżania (na przykład 4K@60Hz), aby potwierdzić możliwość 18G. Przechowuj urządzenie w ochronnym etui, aby uniknąć uszkodzeń podczas transportu.
