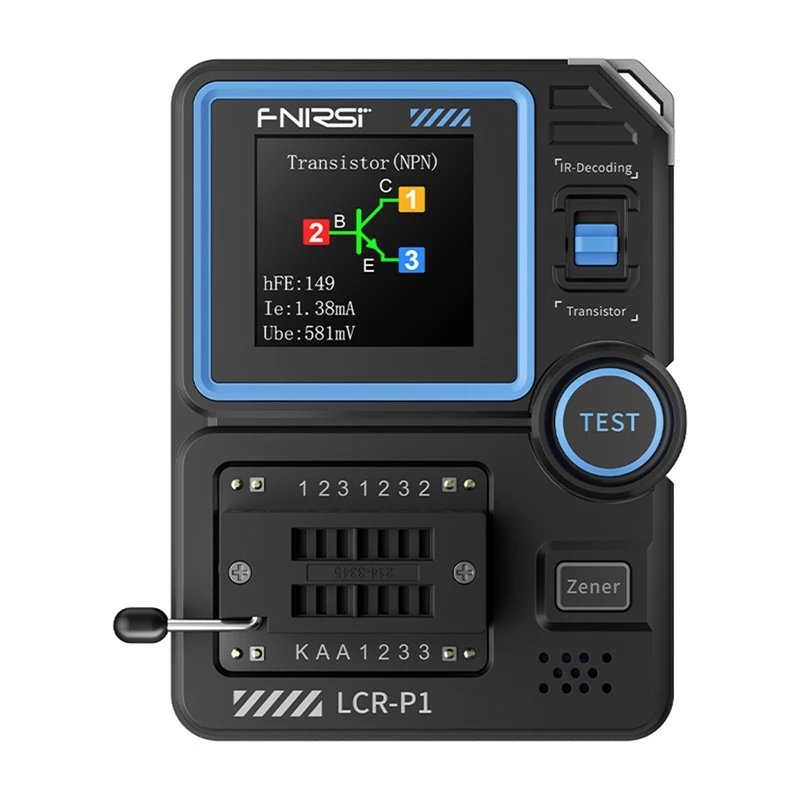

FNIRSI Wielofunkcyjny tester LCR tranzystorów i kondensatorów pomiar rezystancji 0,01–50 Ω

FNIRSI LCR-P1 to kompaktowy, precyzyjny, wielofunkcyjny tester do pomiaru parametrów LCR, wyprowadzeń tranzystorów oraz podstawowych właściwości półprzewodników. Mierzy rezystancję w zakresie 0,01–50 Ω i zapewnia odczyt wizualny na kolorowym wyświetlaczu o przekątnej 3,66 cm. Urządzenie jest przeznaczone dla inżynierów elektroników, techników i hobbystów, którzy potrzebują szybkiej weryfikacji elementów pasywnych i podstawowych części półprzewodnikowych; jest dostarczane z kablami USB i LCR-P1 oraz przystosowane do pracy w temperaturze od 0 do 40 °C.

Zalety

Tester łączy wiele funkcji pomiarowych w jednym przenośnym urządzeniu z automatycznym rozpoznawaniem komponentów i kolorowym wyświetlaczem zapewniającym czytelne wyniki. Jego zakres pomiaru rezystancji od 0,01 do 50 Ω obejmuje typowe testy niskich rezystancji, a kompaktowa konstrukcja z dołączonymi kablami USB i LCR-P1 umożliwia przenośne użytkowanie i łatwe podłączenie do komputera lub zasilania. Określony zakres temperatur pracy gwarantuje niezawodne działanie w typowych warunkach wewnętrznych.

Zastosowanie

• Szybka weryfikacja rezystorów, kondensatorów i cewek
• Testowanie tranzystorów, diod i FET pod kątem podstawowych parametrów i wyprowadzeń
• Rozwiązywanie problemów na stole warsztatowym i sortowanie komponentów w naprawie elektroniki
• Projekty hobbystyczne i edukacyjne z zakresu elektroniki

Najważniejsze dane techniczne

• Zakres pomiaru rezystancji: 0,01–50 Ω
• Wyświetlacz: kolorowy ekran 3,66 cm
• Temperatura pracy: od 0 do 40 °C
• Dołączone akcesoria: kabel USB i kabel testowy LCR-P1
• Funkcje: pomiar LCR, testowanie tranzystorów i diod, automatyczna identyfikacja komponentów

Sposób użycia

Podłącz tester do komponentu za pomocą dostarczonego kabla LCR-P1 lub odpowiednich przewodów pomiarowych, włącz urządzenie dzięki wewnętrznej baterii lub przez USB, jeśli jest to obsługiwane, i wybierz tryb pomiaru na urządzeniu. Dla elementów pasywnych wybierz funkcję LCR, aby odczytać indukcyjność, pojemność lub rezystancję; dla półprzewodników wybierz tryb testu tranzystorów/diod i włóż wyprowadzenia komponentu do zacisków testowych. Przed zapisaniem wyników poczekaj, aż odczyt ustabilizuje się na kolorowym wyświetlaczu.

Zalecenia

Używaj testera w stabilnym środowisku wewnętrznym w określonym zakresie 0–40 °C, upewnij się, że wyprowadzenia komponentów są czyste i dobrze stykają się z sondami testowymi, oraz unikaj pomiarów w obwodach pod napięciem. Przechowuj dołączone kable razem z urządzeniem i zapoznaj się z instrukcją producenta w sprawie kalibracji lub aktualizacji oprogramowania sprzętowego.
