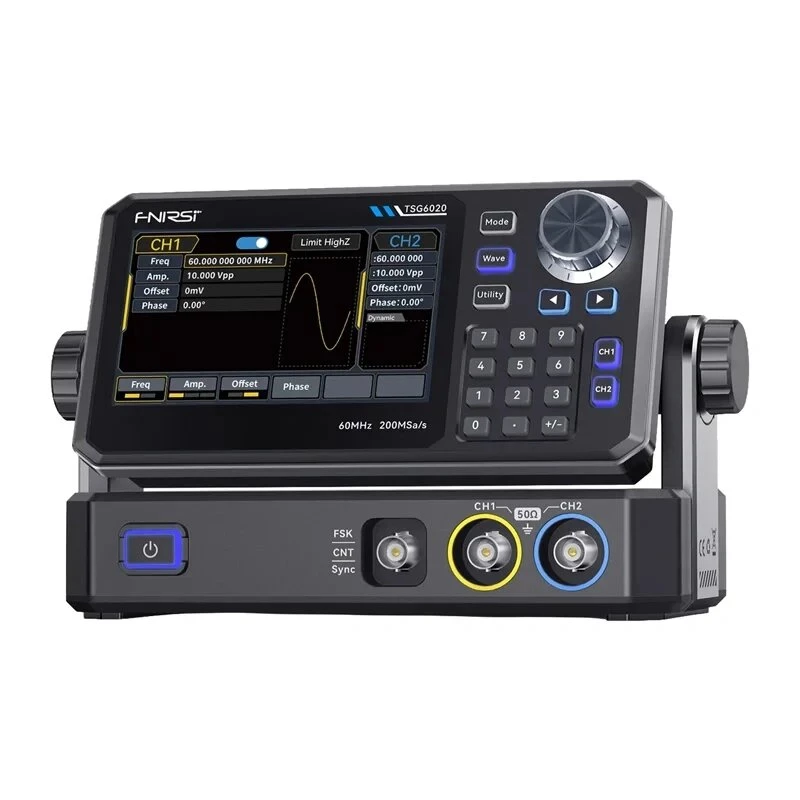

FNIRSI TSG6020 Generator funkcyjny 20MHz 200MSa/s 14-bitowy generator sygnału DDS

FNIRSI TSG6020 to kompaktowy, a zarazem wydajny generator funkcyjny, który łączy siedem typów modulacji, próbkowanie 200 MSa/s i 14-bitową rozdzielczość pionową, aby dostarczać precyzyjne przebiegi do 20 MHz. Niezależnie od tego, czy prototypujesz układy, naprawiasz elektronikę użytkową, czy uczysz elektroniki, ten generator DDS oferuje wydajność klasy laboratoryjnej w przystępnej cenie.

Zalety

Wysokoczęstotliwościowe wyjście z doskonałą integralnością sygnału, intuicyjny kolorowy wyświetlacz TFT 3,5 cala oraz bogaty zestaw ponad 60 wbudowanych przebiegów. Zasilanie przez USB-C i oprogramowanie sterujące na PC ułatwiają integrację z każdym miejscem pracy.

Zastosowanie

• Laboratoria inżynierii elektronicznej
• Instytucje edukacyjne
• Technicy napraw
• Hobbyści i majsterkowicze
• Każdy, kto potrzebuje niezawodnego źródła sygnału do testów i rozwoju

Kluczowe specyfikacje

• Maksymalna częstotliwość wyjściowa 20 MHz dla przebiegów sinusoidalnych, prostokątnych i trójkątnych
• Próbkowanie 200 MSa/s
• 14-bitowa rozdzielczość pionowa
• Ponad 60 wbudowanych przebiegów
• Długość przebiegu arbitralnego 8192 punkty
• Amplituda wyjściowa do 20 Vpp (obwód otwarty) lub 10 Vpp przy obciążeniu 50Ω
• Obsługa modulacji AM, FM, PM, FSK, PSK, ASK i PWM
• Przebieg liniowy i logarytmiczny
• Wbudowany licznik częstotliwości do 100 MHz
• Zasilanie przez USB-C

Zalecenia

Dla najlepszej dokładności podczas pomiarów sygnałów wysokoczęstotliwościowych należy stosować obciążenie 50Ω i zawsze dostosowywać amplitudę do zastosowania. Aktualizuj oprogramowanie układowe i korzystaj z oprogramowania PC do zaawansowanego projektowania przebiegów.
