Antena DeLOCK 89457

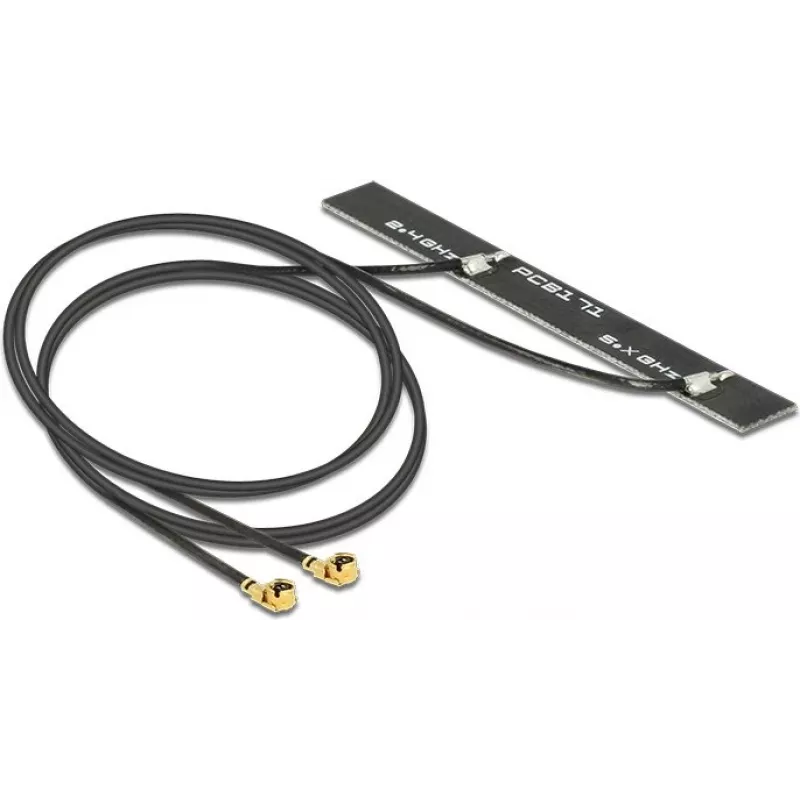

Antena bliźniacza WLAN DeLOCK 89457 to kompaktowy moduł dwuantenowy przeznaczony do urządzeń ze złączami MHF/U.FL. Zapewnia dwa oddzielne elementy antenowe ze wspólnym uziemieniem, obsługuje standardy IEEE 802.11a/b/g/n/ac/h i działa w pasmach częstotliwości 2,4–2,5 GHz i 5,1–5,875 GHz. Antena oferuje zysk do 5 dBi i jest wyposażona w kabel o długości 0,5 m; jej niewielkie wymiary umożliwiają integrację w urządzeniach o ograniczonej przestrzeni.

Zalety

Konstrukcja dwuantenowa zapewnia lepszy odbiór i różnorodność transmisji w porównaniu z anteną jednoelementową. Maksymalny zysk 5 dBi równoważy zasięg i kompaktowość. Złącze MHF/U.FL i kabel 0,5 m ułatwiają podłączenie do modułów Wi‑Fi oraz kart bezprzewodowych mini PCIe lub M.2. Niewielki rozmiar i czarny kolor umożliwiają dyskretną instalację w różnych urządzeniach.

Zastosowanie

• Integracja w routerach, punktach dostępowych i wbudowanych modułach Wi‑Fi ze złączami MHF/U.FL
• Urządzenia klienckie i karty bezprzewodowe mini PCIe / M.2 wymagające zewnętrznych anten bliźniaczych
• Przemysłowe lub kompaktowe urządzenia elektroniczne, w których przestrzeń jest ograniczona

Kluczowe specyfikacje

• Pasmo częstotliwości: 2,4 - 2,5 GHz i 5,1 - 5,875 GHz
• Zysk anteny (maks.): 5 dBi
• Typ złącza: MHF / U.FL
• Długość kabla: 0,5 m
• Obsługiwane standardy: IEEE 802.11a/b/g/n/ac/h
• Kolor: Czarny
• Wymiary (szer. × gł. × wys.): 7 × 61,6 × 1,6 mm

Sposób użycia

Podłącz złącze MHF/U.FL do odpowiedniego gniazda na karcie lub module bezprzewodowym, upewniając się, że złącze jest prawidłowo ustawione przed delikatnym dociśnięciem. Poprowadź kabel o długości 0,5 m i umieść elementy antenowe wewnątrz urządzenia, tak aby zminimalizować przeszkody i metalowe osłony, które mogą pogarszać sygnał. Zapewnij, aby oba elementy antenowe korzystały ze wspólnego połączenia uziemiającego dostarczonego przez produkt.

Zalecenia

Aby uzyskać optymalną wydajność, umieść elementy antenowe w bezpośredniej linii widzenia do obszaru pokrycia i unikaj bliskości dużych metalowych powierzchni lub kabli. Przed instalacją potwierdź zgodność z typem złącza urządzenia (MHF/U.FL). Przestrzegaj środków ostrożności ESD podczas obsługi złączy i obwodów wewnętrznych.
