Kierunkowa antena sieciowa QuWireless QuMax A360M — kierunkowa antena PoE/LAN, pasma 0,694–2,7 GHz, zysk 4–6 dBi, polaryzacja pionowa

QuWireless QuMax A360M to kierunkowa antena sieciowa zaprojektowana do połączeń PoE/LAN i skoncentrowanego zasięgu bezprzewodowego. Obsługuje wiele zakresów częstotliwości — 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz oraz pasmo 2,4–2,5 GHz — i zapewnia polaryzację pionową z poziomami zysku do 6 dBi. Kompaktowa obudowa (272×96×276 mm) integruje zewnętrzną obudowę o klasie IP67 z miejscem na instalację kompatybilnych routerów i zawiera kabel LAN RJ-45 umożliwiający łatwą integrację we wdrożeniach PoE/LAN. Antena jest przeznaczona do stałych instalacji zewnętrznych, gdzie wymagane jest kierunkowe skupienie sygnału i obsługa wielu pasm.

Zalety

QuMax A360M łączy obsługę wielu pasm z wydajnością kierunkową, umożliwiając stabilną łączność w pasmach LTE i Wi‑Fi 2,4 GHz w jednej, odpornej na warunki atmosferyczne jednostce. Polaryzacja pionowa i wybierane poziomy zysku optymalizują odbiór i transmisję sygnału dla łączy dalekiego zasięgu. Dołączony kabel LAN RJ-45 i dedykowana obudowa na sprzęt instalowany przez instalatora upraszczają wdrożenie i redukują zewnętrzne przebiegi kablowe. Niewielkie rozmiary i niezawodna konstrukcja pasują do środowisk przemysłowych i zewnętrznych, gdzie potrzebna jest wytrzymała, skupiona antena.

Zastosowanie

• Łącza punkt-punkt i połączenia dalekiego zasięgu do stacji bazowych sieci komórkowych
• Skoncentrowany zasięg dla zewnętrznego dostępu Wi‑Fi lub łączonego LTE/Wi‑Fi
• Stałe instalacje zewnętrzne w obiektach przemysłowych, komercyjnych lub wiejskich
• Wdrożenia wymagające łączności PoE/LAN ze zintegrowaną obudową do kompaktowej konfiguracji

Kluczowe specyfikacje

• Zakres częstotliwości: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz, 2,4–2,5 GHz
• Zysk: 4 dBi i 6 dBi (maksymalnie 6 dBi)
• Polaryzacja: pionowa
• Połączenie: gotowość do PoE/LAN, zawiera kabel LAN RJ-45

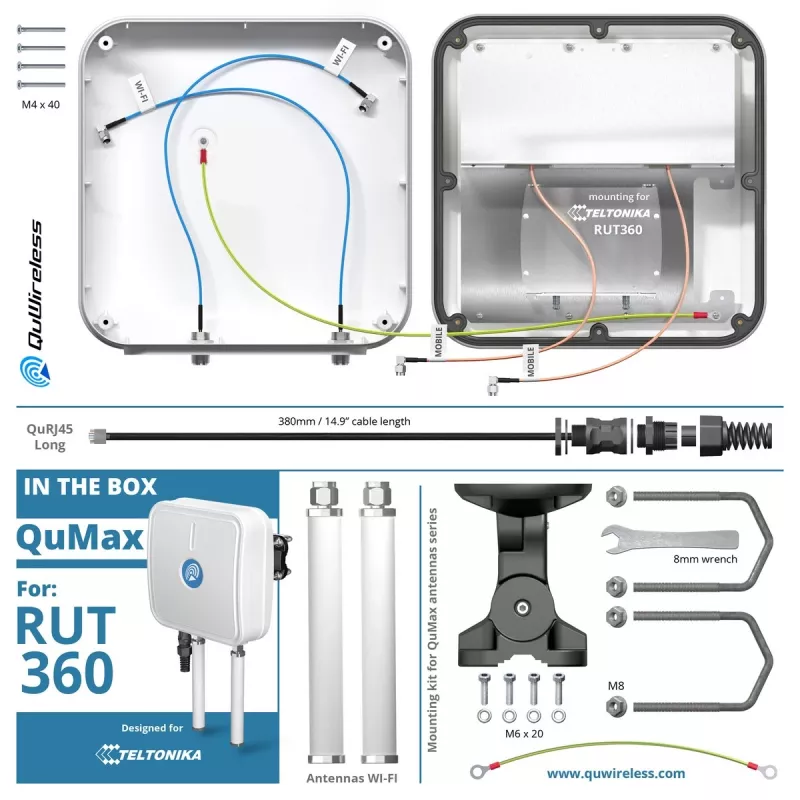

• Obudowa: obudowa do użytku zewnętrznego z miejscem na router instalowany przez instalatora (klasa IP67)
• Wymiary: 272 × 96 × 276 mm

Sposób użycia

Zamontuj QuMax A360M na odpowiednim zewnętrznym maszcie lub uchwycie ściennym, skierowaną w stronę docelowej stacji bazowej lub obszaru zasięgu, aby osiągnąć pożądaną wydajność kierunkową. Zainstaluj kompatybilny sprzęt sieciowy wewnątrz obudowy anteny, postępując zgodnie z instrukcjami producenta routera, zapewniając prawidłowe uszczelnienie obudowy o klasie IP67. Podłącz antenę do swojej sieci za pomocą dostarczonego kabla LAN RJ-45 i dostarcz zasilanie przez Ethernet, jeśli jest obsługiwane. Wyreguluj ustawienie i nachylenie, aby zoptymalizować siłę sygnału i zweryfikować łączność z routerem lub narzędziami monitorującymi.

Zalecenia

Aby uzyskać najdłuższe niezawodne łącza, przed instalacją przeprowadź badanie terenu w celu określenia widoczności optycznej i optymalnego wycelowania. Użyj przepustów kablowych odpornych na warunki atmosferyczne i sprawdź wszystkie uszczelki po montażu, aby utrzymać klasę szczelności zewnętrznej. Podczas integracji routera w obudowie zapewnij odpowiednią wentylację i postępuj zgodnie z wytycznymi instalacyjnymi routera. Regularnie sprawdzaj mocowania i połączenia pod kątem korozji lub poluzowania w trudnych warunkach.
