Antena kierunkowa QuWireless AXR12

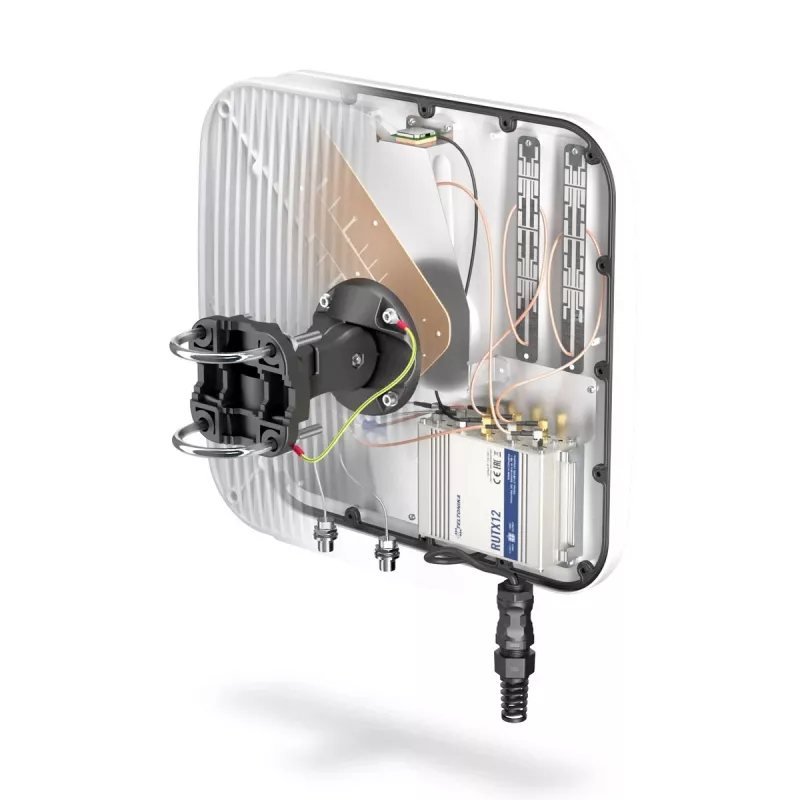

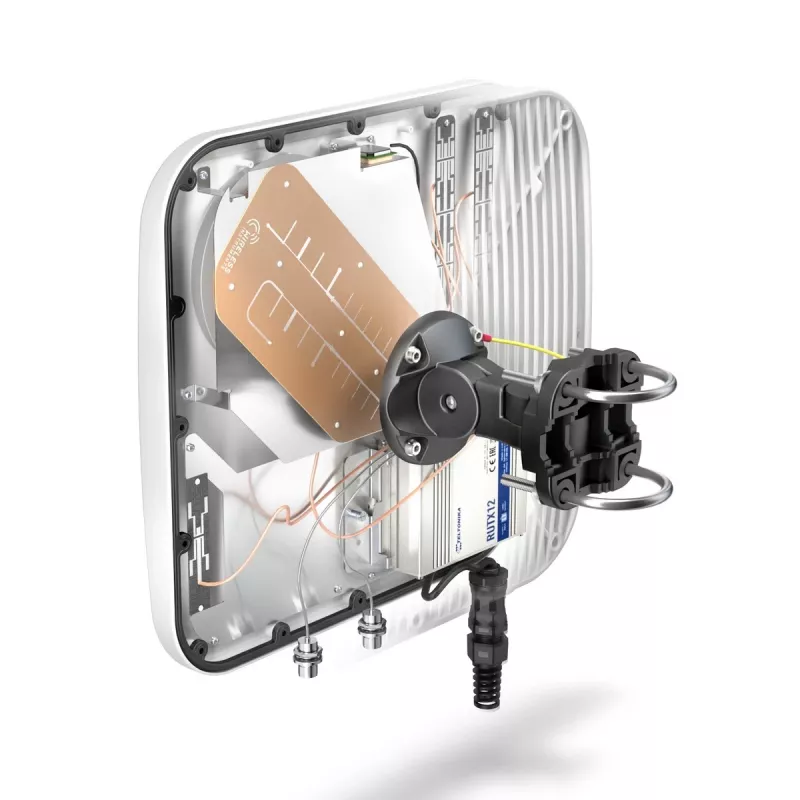

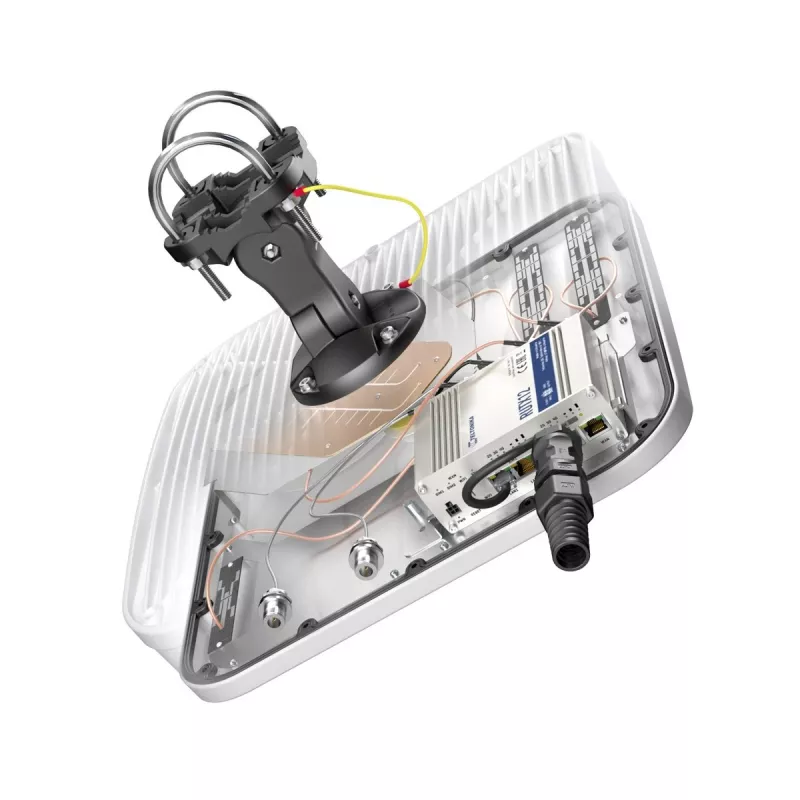

QuMax XR2 to zestaw dwukierunkowych anten LTE eXtra Range składający się z dwóch oddzielnych anten zaprojektowanych do łączenia z dwiema różnymi stacjami bazowymi LTE lub z tą samą stacją w celu zwiększenia przepustowości. Antena główna zawiera wbudowane anteny dwuzakresowe Wi‑Fi, GPS i Bluetooth, dwa złącza żeńskie N dla drugiej anteny LTE oraz miejsce na zainstalowanie routera RUTX12 wewnątrz obudowy. Jednostka dodatkowa to kompaktowa antena kierunkowa LTE eXtra Range. Zestaw przeznaczony jest do łączy LTE dalekiego zasięgu i obsługuje konfiguracje takie jak równoważenie obciążenia i agregacja pasma przy połączeniu z dwiema stacjami bazowymi.

Zalety

QuMax XR2 zapewnia rozszerzony zasięg odbioru i transmisji LTE z możliwością pracy dwukierunkowej z dwiema antenami, zintegrowane anteny wielu technologii (Wi‑Fi dwuzakresowe, GPS, Bluetooth) w głównej obudowie oraz opcję umieszczenia routera RUTX12 w celu kompaktowej instalacji. Jego konstrukcja umożliwia połączenie z dwiema oddzielnymi stacjami bazowymi, aby zoptymalizować przepustowość i umożliwić równoważenie obciążenia oraz agregację pasma.

Zastosowanie

• Łącza LTE dalekiego zasięgu do odległych stacji bazowych
• Instalacje wymagające jednoczesnego połączenia z dwiema stacjami bazowymi LTE
• Konfiguracje potrzebujące połączenia LTE z lokalnym Wi‑Fi, GPS lub Bluetooth
• Środowiska, w których preferowany jest zintegrowany router (RUTX12) wewnątrz obudowy anteny

Kluczowe specyfikacje

• Pasmo częstotliwości: 0,6 - 2,7 GHz
• Maksymalny zysk anteny: 7 dBi
• Polaryzacja: podwójna polaryzacja
• VSWR: 1,7 - 2
• Złącza: 2 × Nf dla LTE (antena główna) plus zintegrowane anteny Wi‑Fi/GPS/Bluetooth
• Waga: 1,8 kg
• Kolor: biały
• Wymiary (główna/dodatkowa, łączna referencja instalacyjna): 272 × 276 × 96 mm (powierzchnia pojedynczej anteny)

Sposób użycia

Zamontuj obie anteny zgodnie z planowaniem miejsca, aby zapewnić optymalną widoczność docelowych stacji bazowych LTE. Podłącz złącza Nf anteny głównej do modemu LTE lub do anteny dodatkowej zgodnie z wymaganiami; zainstaluj router RUTX12 wewnątrz głównej obudowy, jeśli potrzebne jest kompaktowe zintegrowane rozwiązanie. Skonfiguruj modem LTE lub router tak, aby korzystał z obu wejść antenowych i, jeśli jest to obsługiwane, włącz równoważenie obciążenia lub agregację pasma, aby rozdzielać ruch między stacje bazowe.

Zalecenia

Umieść anteny na solidnych masztach lub uchwytach ściennych z wyraźną ekspozycją w kierunku żądanych stacji bazowych, zachowaj prawidłowe uziemienie i przestrzegaj lokalnych przepisów dotyczących instalacji antenowych. Aby uzyskać najlepszą wydajność, przeprowadź badanie terenowe RF, aby określić optymalne azymut i elewację, oraz używaj wysokiej jakości kabli koncentrycznych, aby zminimalizować straty między anteną a routerem/modemem.
