Antena kierunkowa QuWireless QuMax

QuWireless QuMax to kompaktowa antena kierunkowa przeznaczona do zewnętrznych instalacji stacjonarnych, gdzie wymagana jest dalekosiężna łączność komórkowa i funkcjonalność wieloradiowa. Dzięki maksymalnemu zyskowi 6 dBi oraz obsłudze wielu pasm częstotliwości, w tym 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz i 2,4–6 GHz, QuMax łączy wysokiej mocy kierunkową antenę LTE ze zintegrowanymi zewnętrznymi dwupasmowymi elementami dookólnymi Wi‑Fi, antenami Bluetooth i GPS. Obudowa ma wymiary umożliwiające zamontowanie routera Teltonika RUTX11 i zapewnia ochronę przed warunkami atmosferycznymi odpowiednią do środowisk przemysłowych.

Zalety

Zintegrowana konstrukcja wszystko w jednym zmniejsza złożoność instalacji, łącząc kierunkową wydajność LTE z dookólnym odbiorem Wi‑Fi, Bluetooth i GPS w pojedynczej obudowie o stopniu ochrony IP67. Polaryzacja pionowa i zysk 6 dBi skupiają odbiór sygnału na odległych stacjach bazowych, przy zachowaniu kompaktowych wymiarów (272 × 96 × 276 mm). Złącze PoE/LAN upraszcza dostarczanie zasilania i danych do wewnętrznego routera, a biała, odporna na warunki atmosferyczne obudowa jest przeznaczona do długoterminowego zastosowania na zewnątrz.

Zastosowanie

• Stacjonarne zewnętrzne instalacje IoT i M2M wymagające lepszego łącza komórkowego do odległych stacji bazowych
• Obiekty przemysłowe, gdzie router Teltonika RUTX11 jest montowany wewnątrz odpornej na warunki atmosferyczne obudowy
• Rozszerzenie zewnętrznej sieci Wi‑Fi połączone z komórkowym łączem dosyłowym oraz usługami Bluetooth/GPS
• Zdalny monitoring, telemetria i łącze dosyłowe kamer bezpieczeństwa przez LTE

Kluczowe specyfikacje

• Zakres częstotliwości: 0,694–0,96 GHz; 1,7–2,2 GHz; 2,2–2,7 GHz; 2,4–2,5 GHz; 4,7–6 GHz
• Maksymalny zysk anteny: 6 dBi
• Polaryzacja: pionowa
• Zintegrowane moduły radiowe: wysokiej mocy kierunkowy element LTE, dwupasmowe elementy dookólne Wi‑Fi 2,4/5 GHz, antena Bluetooth, antena GPS
• Typ złącza: PoE/LAN (do zasilania i transmisji danych wewnętrznego routera)
• Wymiary (szer. × gł. × wys.): 272 × 96 × 276 mm
• Waga: 1,8 kg
• Kolor: biały
• Klasa obudowy: zewnętrzna / odporna na warunki atmosferyczne (odpowiednia do przemysłowych instalacji stacjonarnych)

Sposób użycia

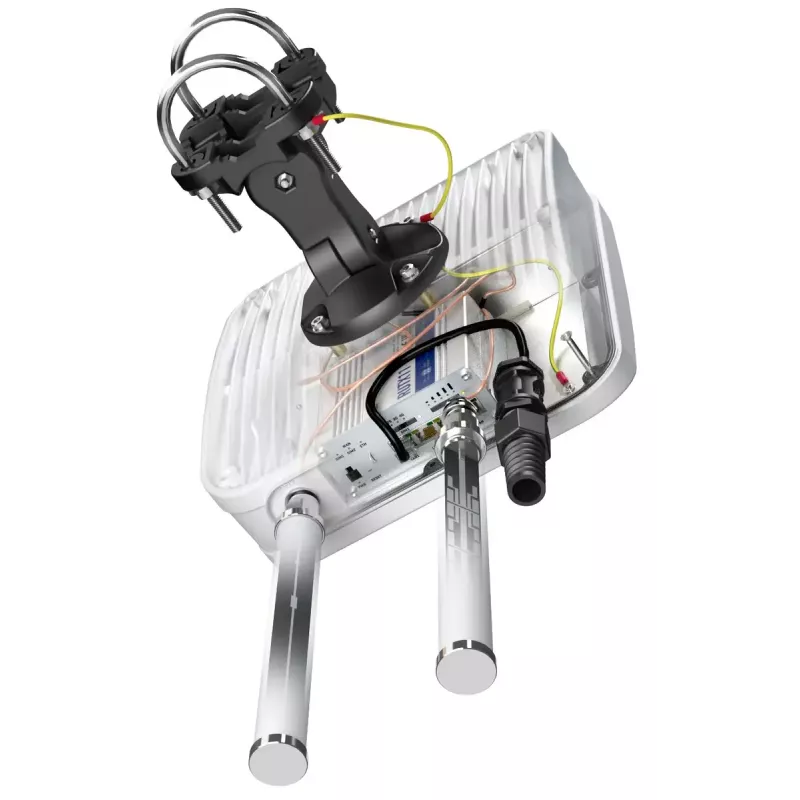

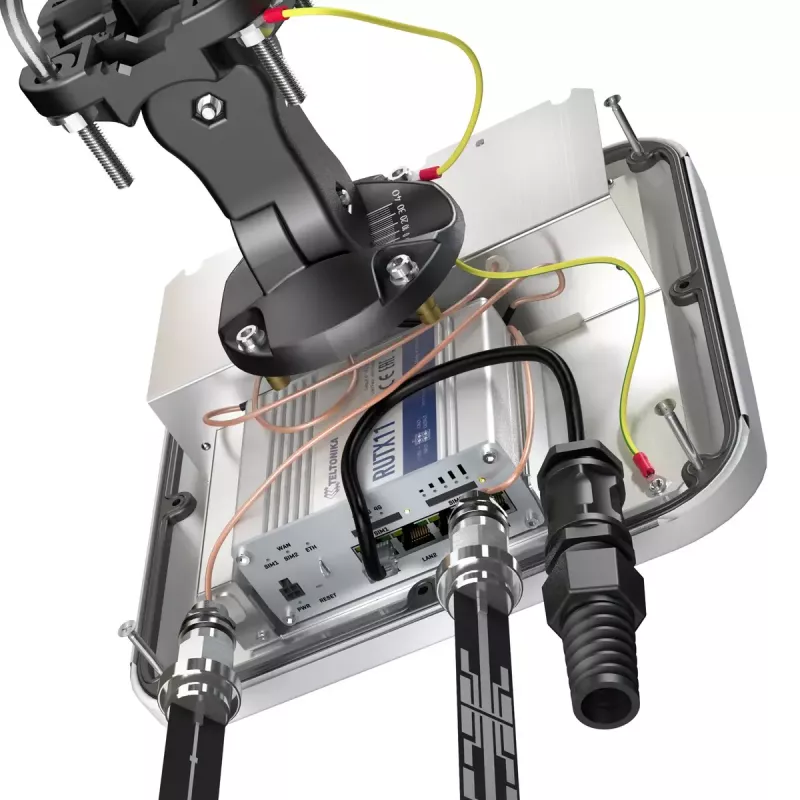

Zamontuj QuWireless QuMax na stabilnej konstrukcji zewnętrznej, z wyraźną widocznością w kierunku docelowej stacji bazowej lub obszaru pokrycia. Zainstaluj router Teltonika RUTX11 w przewidzianym miejscu wewnątrz obudowy i podłącz go do interfejsu PoE/LAN w celu zasilania i dostępu do sieci. Skieruj kierunkowy element LTE w stronę odległej wieży komórkowej, aby zmaksymalizować siłę sygnału, jednocześnie umożliwiając zintegrowanym elementom dookólnym Wi‑Fi zapewnienie lokalnego zasięgu bezprzewodowego. Upewnij się, że wszystkie przepusty kablowe i uszczelki są prawidłowo dokręcone, aby zachować odporność na warunki atmosferyczne.

Zalecenia

Dla optymalnej wydajności sieci komórkowej zapewnij niezakłóconą widoczność stacji bazowej i dostosuj orientację anteny, monitorując wskaźniki sygnału na routerze. Używaj odpornego na korozję sprzętu montażowego i regularnie sprawdzaj instalację w trudnych warunkach środowiskowych. Podczas wdrażania Wi‑Fi umieść urządzenie tak, aby zrównoważyć kierunkowe ustawienie LTE z potrzebami lokalnego zasięgu Wi‑Fi.
