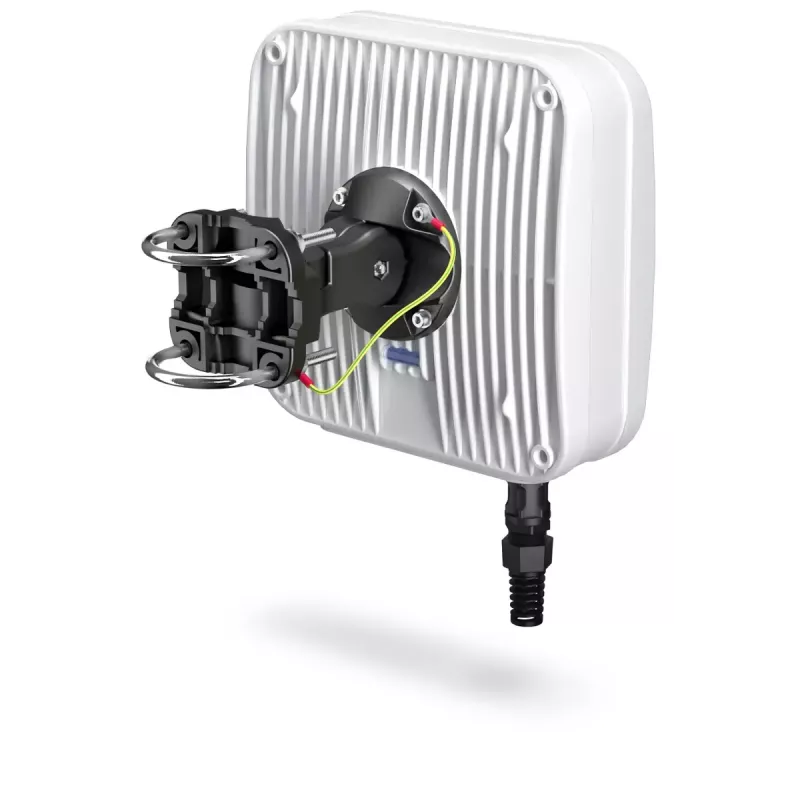

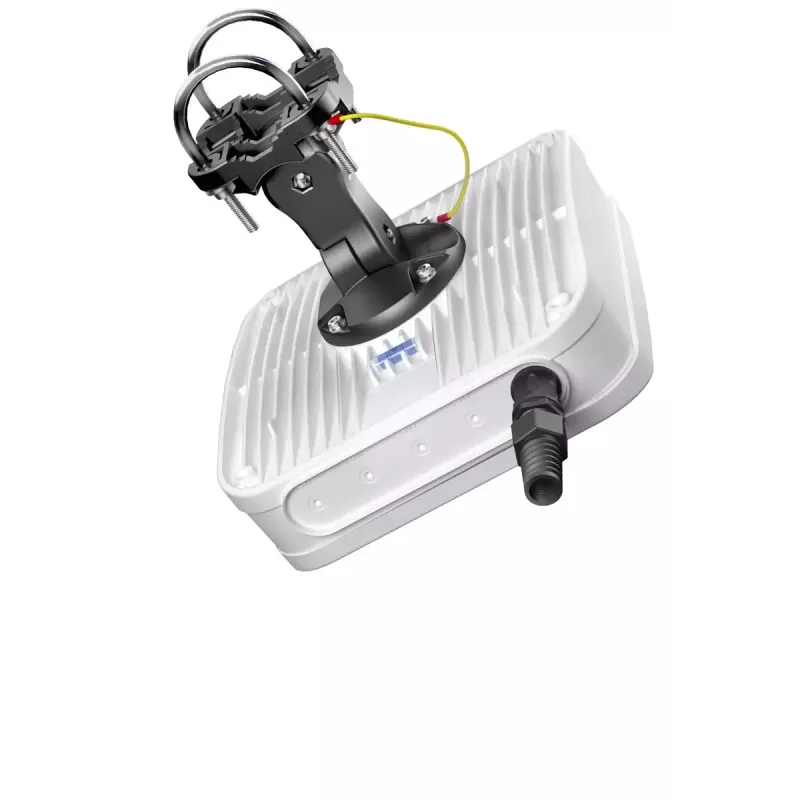

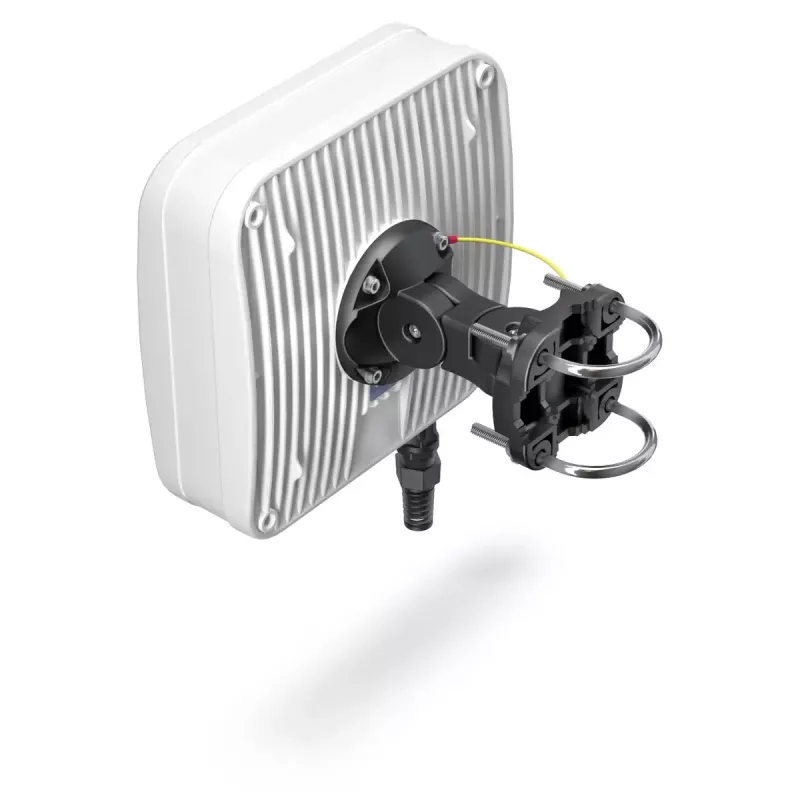

Kierunkowa antena sieciowa QuWireless QuMax PoE/LAN, wielopasmowa 0,694–2,7 GHz, do 6 dBi, biała

Kierunkowa antena sieciowa QuWireless QuMax to wielopasmowa zewnętrzna antena LTE zaprojektowana do ukierunkowanych łączy bezprzewodowych przez PoE/LAN. Obejmując zakresy częstotliwości 0,694–0,96, 1,7–2,2 i 2,2–2,7 GHz, zapewnia kierunkowe pokrycie o zysku energetycznym do 6 dBi (określanym jako 4 / 6 dBi) i polaryzację pionową. Antena posiada kompaktową białą obudowę o wymiarach zewnętrznych 272×96×276 mm i solidną konstrukcję przeznaczoną do instalacji stałych, w tym w przemysłowych środowiskach zewnętrznych. QuMax integruje wysokomocową antenę kierunkową oraz dedykowaną przestrzeń do montażu routera Teltonika TRB140, łącząc antenę i router w jednym rozwiązaniu o klasie szczelności IP67, do łączy dalekiego zasięgu ze stacjami bazowymi, repeaterami i połączeniami punkt-punkt.

Zalety

Antena QuMax łączy pokrycie wielopasmowe z charakterystyką kierunkową, co poprawia siłę sygnału w kierunku wybranej stacji bazowej lub repeatera, redukując zakłócenia z niepożądanych kierunków. Jej maksymalny zysk energetyczny do 6 dBi pomaga wydłużyć zasięg łącza w instalacjach stałych, a kompaktowa biała obudowa ułatwia montaż i chroni wewnętrzne komponenty. Zintegrowane miejsce na router Teltonika TRB140 wewnątrz obudowy anteny umożliwia gotowe wdrożenie zewnętrzne typu „wszystko w jednym”, redukując potrzebę prowadzenia kabli i zabezpieczania przed warunkami atmosferycznymi. Polaryzacja pionowa oraz obsługa standardowych połączeń PoE/LAN ułatwiają integrację z istniejącym sprzętem sieciowym.

Zastosowanie

• Stałe łącza zewnętrzne do odległych komórkowych stacji bazowych
• Połączenia punkt-punkt i punkt-wielopunkt w obiektach przemysłowych
• Wzmacnianie sygnału dla repeaterów i routerów zewnętrznych
• Zewnętrzne instalacje PoE/LAN wymagające kompaktowej, odpornej na warunki atmosferyczne obudowy anteny

Kluczowe specyfikacje

• Zakres częstotliwości: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz
• Maksymalny zysk energetyczny anteny: do 6 dBi (określany jako 4 / 6 dBi)
• Polaryzacja: pionowa
• Wymiary obudowy: 272 × 96 × 276 mm
• Kolor: biały
• Waga: 1,8 kg

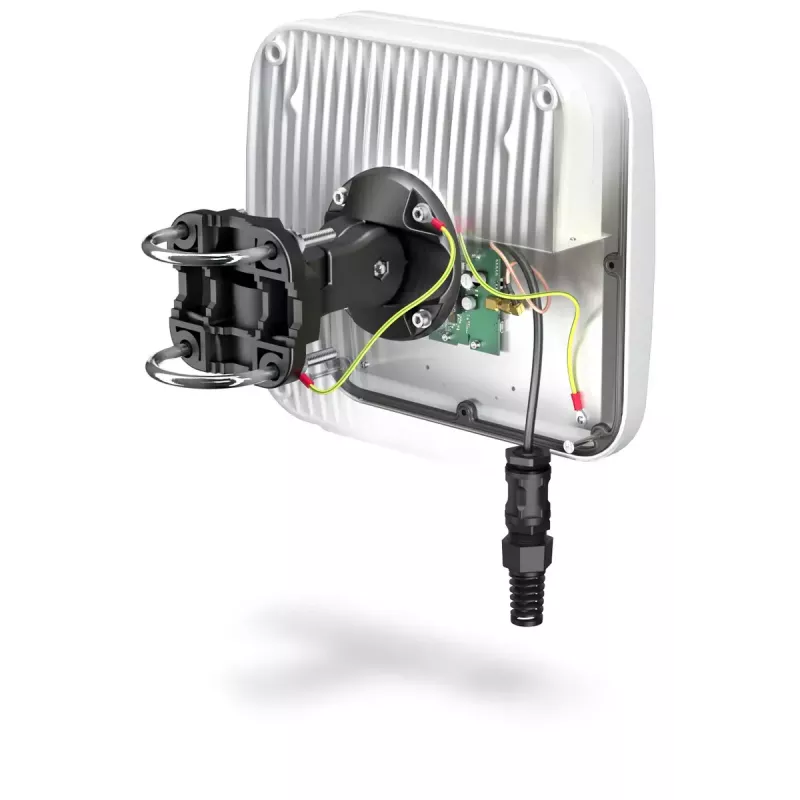

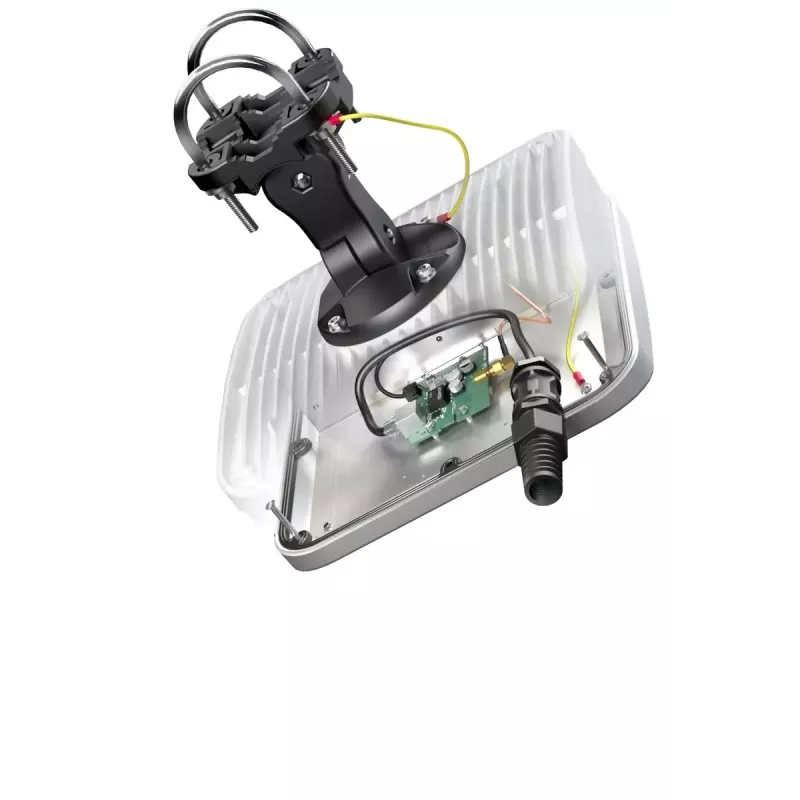

• Zintegrowana przestrzeń na router Teltonika TRB140; obudowa gotowa do użytku zewnętrznego

Sposób użycia

Zamontuj antenę QuMax w odpowiednim miejscu na zewnątrz, z wyraźną linią widzenia w kierunku docelowej stacji bazowej lub repeatera, i przymocuj ją za pomocą odpowiednich uchwytów do masztu lub ściany. Zainstaluj router Teltonika TRB140 w wyznaczonej przestrzeni obudowy, zgodnie z instrukcjami producenta routera, upewniając się, że wszystkie uszczelki są prawidłowo założone, aby zachować ochronę przed warunkami atmosferycznymi. Podłącz router do złącza antenowego i poprowadź okablowanie PoE lub LAN zgodnie z wymaganiami, przestrzegając standardowych procedur bezpieczeństwa i uziemienia. Po włączeniu zasilania wyreguluj antenę w celu uzyskania optymalnej siły sygnału, monitorując parametry łącza na routerze lub odbiorniku, i wprowadź delikatne korekty azymutu i elewacji, aż do osiągnięcia pożądanej wydajności.

Zalecenia

Aby uzyskać najlepszą wydajność, umieść antenę jak najwyżej i zapewnij wyraźną linię widzenia do stacji zdalnej. Używaj wysokiej jakości kabli ekranowanych i przestrzegaj lokalnych przepisów dotyczących uziemienia i ochrony odgromowej. Podczas instalacji routera Teltonika TRB140 w obudowie upewnij się, że uszczelki IP67 są nienaruszone, aby zachować odporność na warunki atmosferyczne, i okresowo sprawdzaj mocowania oraz złącza pod kątem korozji lub poluzowania.
