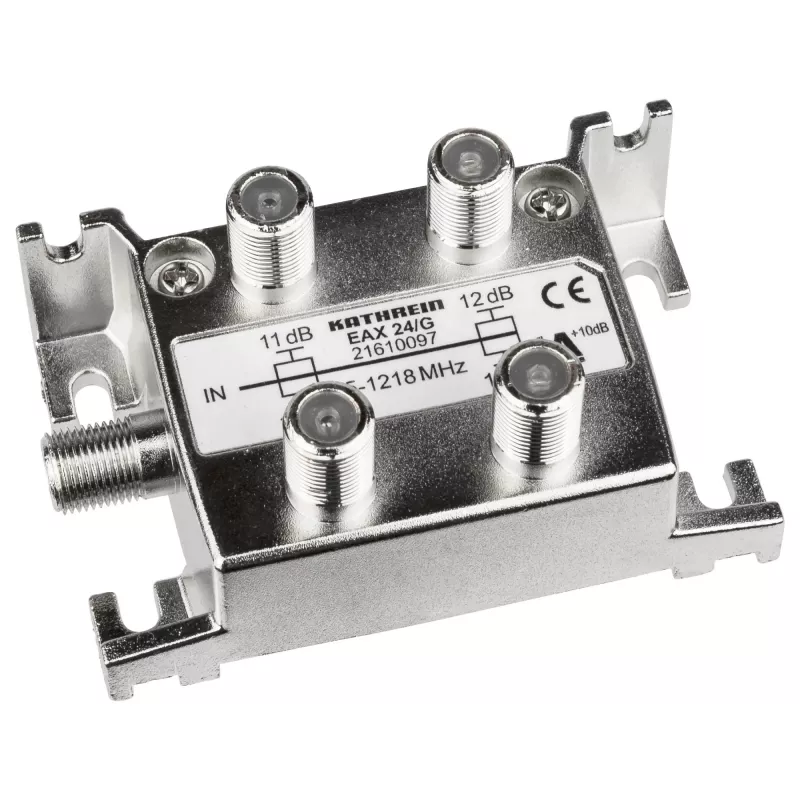

Antena Kathrein EAX 24/G

Kathrein EAX 24/G to 4-drożny odgałęźnik zakończony złączami F, przeznaczony do dystrybucji sygnałów RF w paśmie 5–1218 MHz. Posiada impedancję 75 Ω, złącza typu F oraz kondensatory separujące na wejściach i wyjściach. Urządzenie wykonano z aluminium i ma kompaktowe wymiary (74 mm × 44 mm × 36 mm), dzięki czemu nadaje się do instalacji naściennych lub w szafach rack, gdzie przestrzeń jest ograniczona. Klasa ekranowania A zapewnia skuteczną ochronę przed zakłóceniami zewnętrznymi.

Zalety

EAX 24/G oferuje cztery wyjścia o skalibrowanych wartościach tłumienia odgałęźnego (11,0 / 12,0 dB) oraz złącza F do niezawodnych połączeń o niskim współczynniku odbicia. Kondensatory separujące na wejściach i wyjściach zapobiegają powstawaniu pętli prądu stałego i masy między podłączonymi urządzeniami. Aluminiowa obudowa zapewnia wytrzymałość mechaniczną i odporność na korozję, a klasa ekranowania A gwarantuje wysokie ekranowanie elektromagnetyczne.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj EAX 24/G w odpowiedniej obudowie lub na płaskiej powierzchni za pomocą odpowiednich śrub lub uchwytów. Podłącz doprowadzany kabel koncentryczny do wejścia typu F, a kable odbiorcze lub dystrybucyjne do czterech wyjść typu F. Sprawdź prawidłową orientację złączy i dokręć je, aby zapewnić pewny styk RF. Ponieważ na wejściach i wyjściach zamontowane są kondensatory separujące, urządzenie zapewnia blokadę prądu stałego tam, gdzie jest to potrzebne; przed podłączeniem sprawdź uziemienie systemu i wymagania dotyczące zasilania innych urządzeń.

Zalecenia

Używaj odgałęźnika w określonym zakresie częstotliwości i impedancji (5–1218 MHz, 75 Ω). Unikaj długotrwałego narażenia na wilgoć lub środowiska korozyjne pomimo aluminiowej obudowy; instaluj w wentylowanych, suchych miejscach i upewnij się, że złącza są uszczelnione przed warunkami atmosferycznymi w przypadku zastosowania na zewnątrz. Sprawdź wartości tłumienia odgałęźnego podczas planowania budżetu łącza, aby utrzymać odpowiednie poziomy sygnału w sieci dystrybucyjnej.
