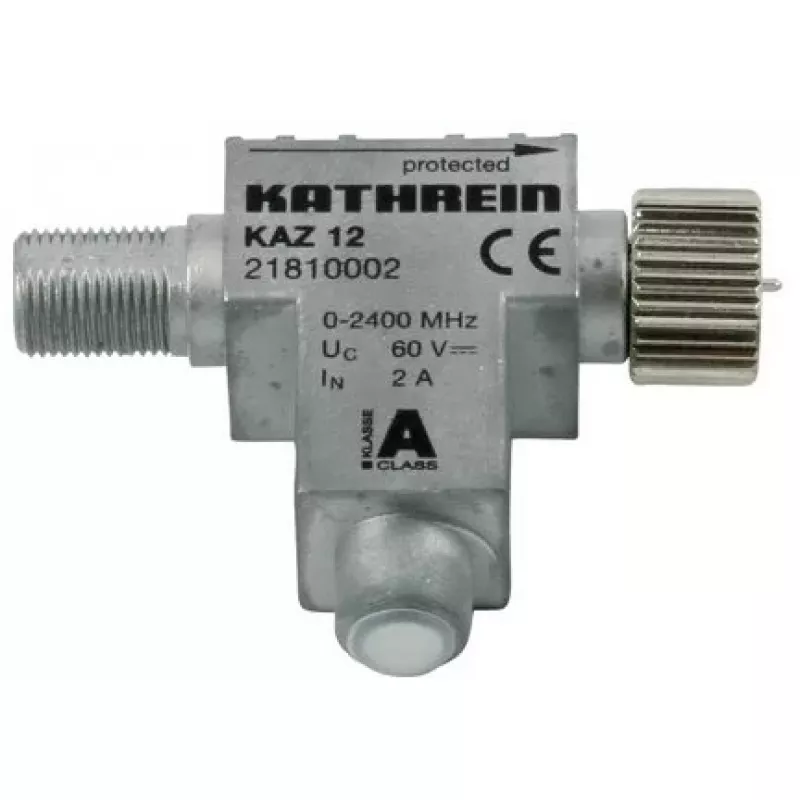

Antena Kathrein KAZ 12 srebrny

Kathrein KAZ 12 srebrny chroni elementy systemu w instalacjach odbiorczych i dystrybucyjnych SAT, CATV i DVB-T, zapewniając zgrubne zabezpieczenie przeciwprzepięciowe. Jest przeznaczony do montażu jak najbliżej przyłącza domowego i zwiększa zdolność odprowadzania udarów w połączeniu z KAZ 11. Urządzenie zawiera iskiernik gazowy i umożliwia przepuszczanie sygnałów 22 kHz oraz DiSEqC. W zestawie znajduje się blok uziemiający EMU 21 oraz dwa złącza F EMK 01. Przeznaczony do montażu wewnętrznego i zgodny z normą EN 61643-21 kategorie A2/C2/C3/B2/D1, nadaje się do instalacji zgodnie z koncepcją stref ochrony odgromowej (LPZ 0A-1 i wyższe).

Zalety

KAZ 12 zapewnia niezawodną zgrubną ochronę współosiowych sieci antenowych z wykorzystaniem sprawdzonego elementu gazowego, obsługuje sygnalizację DiSEqC i 22 kHz oraz posiada certyfikat zgodności z normą EN 61643-21 kategorie A2/C2/C3/B2/D1. Zwiększa zdolność odprowadzania udarów modelu KAZ 11 w przypadku połączenia i jest dostarczany z akcesoriami do uziemienia i podłączenia, co ułatwia prosty montaż wewnętrzny w pobliżu punktu wejścia do budynku.

Odpowiedni do

• Ochrona systemów odbioru SAT
• Ochrona sieci dystrybucji CATV
• Instalacje antenowe i dystrybucyjne DVB-T
• Stosowanie w punktach wejścia do budynku (ochrona zgrubna)

Kluczowe specyfikacje

• Marka: Kathrein
• Model: KAZ 12 (MPN 21810002, EAN 4021121450785)
• Zakres częstotliwości: 0–2400 MHz
• Typ ochrony: Iskiernik gazowy (zgrubne zabezpieczenie przeciwprzepięciowe)
• Normy: EN 61643-21 kategorie A2/C2/C3/B2/D1
• Strefy ochrony odgromowej: LPZ 0A–1 i wyższe
• Przepuszczanie sygnałów: zgodne z 22 kHz i DiSEqC
• Akcesoria: 1 × blok uziemiający EMU 21, 2 × złącze F EMK 01
• Montaż: Wewnętrzny
• Materiał/wykończenie: Metal, srebrny; waga ok. 100 g

Sposób użycia

Zamontuj KAZ 12 jak najbliżej przyłącza domowego w kablu antenowym, aby zapewnić zgrubną ochronę przed przepięciami. Zamocuj dołączony blok uziemiający EMU 21 i podłącz urządzenie do uziemienia systemu. Użyj dołączonych złączy F EMK 01 do podłączenia kabli koncentrycznych i zapewnij prawidłową polaryzację oraz ciągłość ekranu. W przypadku używania razem z KAZ 11, zainstaluj oba urządzenia zgodnie z koncepcją stref ochrony odgromowej (LPZ), aby uzyskać zwiększoną zdolność odprowadzania udarów.

Zalecenia

Zainstaluj KAZ 12 wewnątrz budynku przy punkcie wejścia i zapewnij niskoimpedancyjne połączenie uziemiające. Umieść go przed czułymi urządzeniami i skoordynuj z urządzeniami ochrony przeciwprzepięciowej znajdującymi się przed i za nim (na przykład KAZ 11) zgodnie z koncepcją LPZ.
