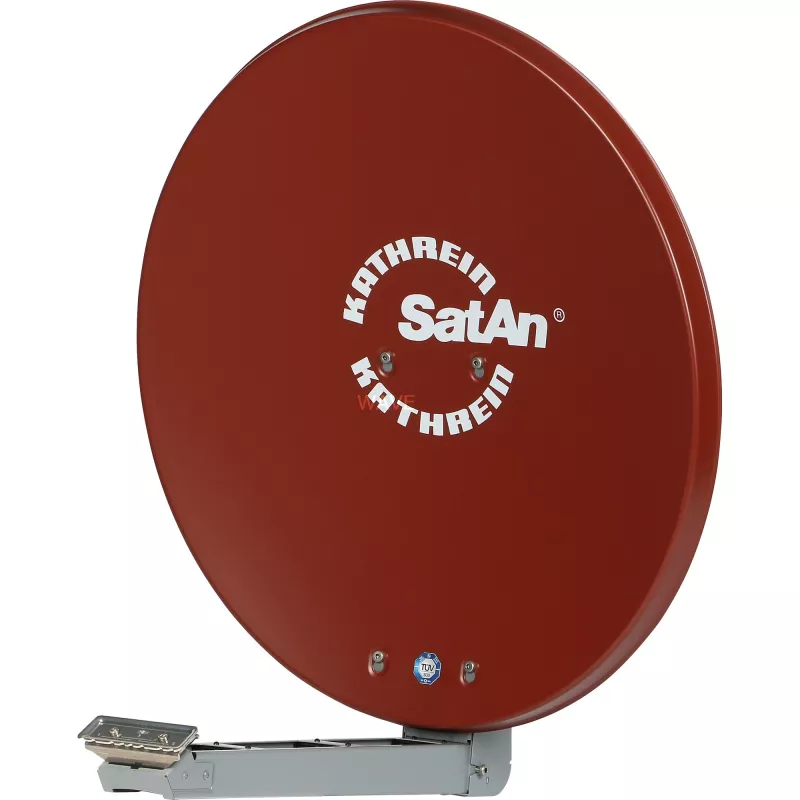

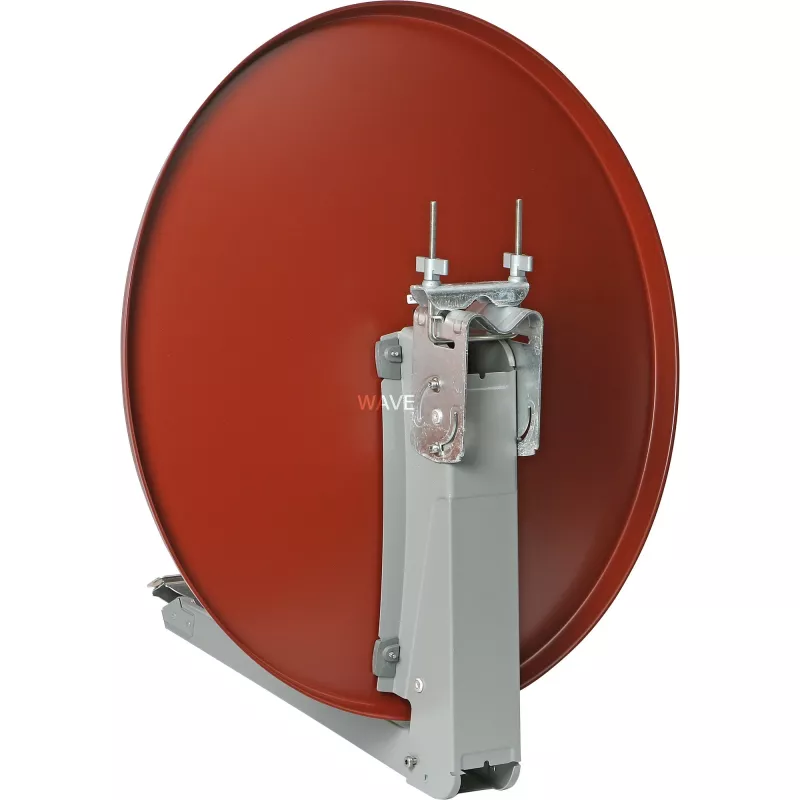

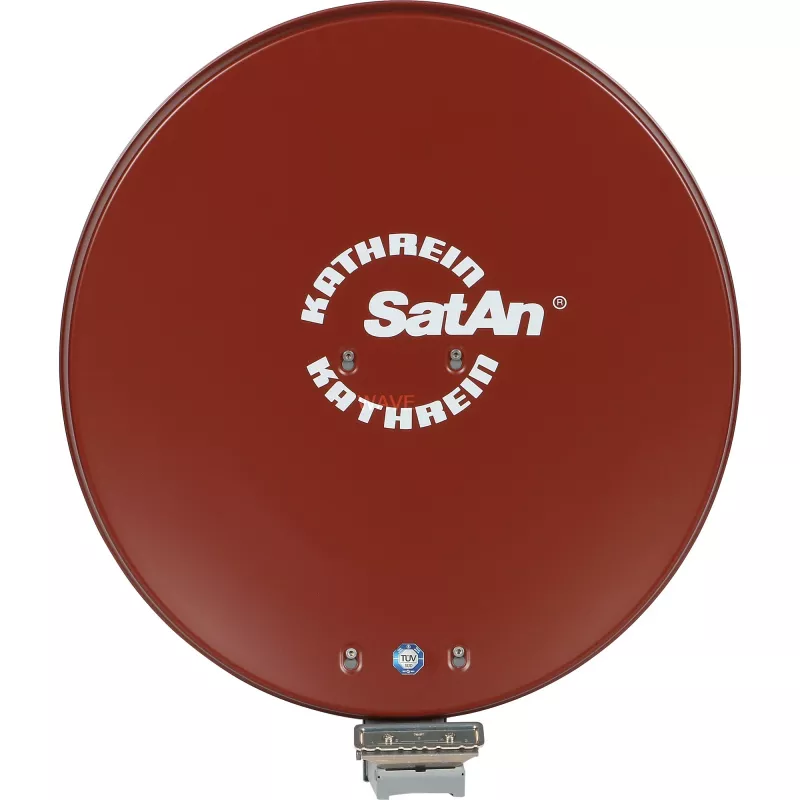

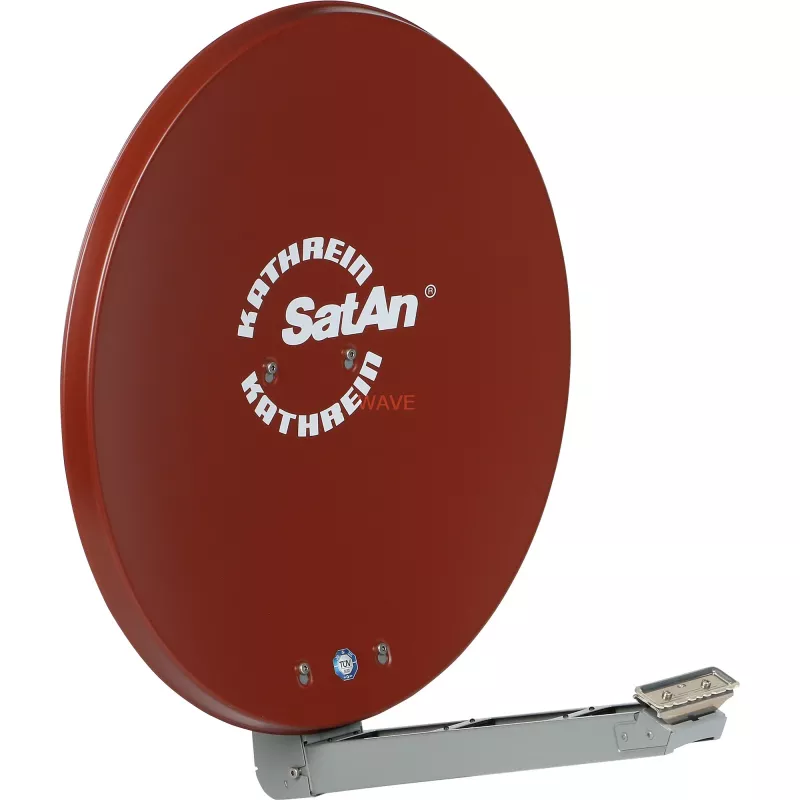

Antena satelitarna Kathrein CAS 80ro Czerwona

Antena satelitarna Kathrein CAS 80ro to kompaktowa antena reflektorowa o średnicy 80 cm, zaprojektowana do niezawodnego odbioru w zakresie częstotliwości 10,70–12,75 GHz. Antena ma efektywną średnicę 75 cm, reflektor aluminiowy malowany proszkowo i wytrzymałą konstrukcję wsporczą, a dostarczana jest wstępnie zmontowana w celu szybkiej instalacji. Jest dostępna w kolorze czerwono-brązowym (czerwonym), jak pokazano, i posiada zatwierdzenie projektu TÜV.

Zalety

Antena łączy reflektor aluminiowy malowany proszkowo z ocynkowanym, pokrytym tworzywem sztucznym uchwytem konwertera i masztu oraz odpornymi na korozję złączami, co zapewnia długotrwałą wytrzymałość. Zacisk gwintowany ze stali ocynkowanej ogniowo oraz uchwyt kablowy na maksymalnie osiem kabli koncentrycznych ułatwiają prowadzenie kabli i montaż. Reflektor wykorzystuje konstrukcję offsetową, aby zapewnić optymalną wydajność elektryczną przy kompaktowych wymiarach mechanicznych, a urządzenie dostarczane jest w dużej mierze wstępnie zmontowane, aby skrócić czas instalacji.

Zastosowanie

• Domowy odbiór satelitarny (instalacje w budynkach jednorodzinnych)
• Konfiguracje z wieloma konwerterami do odbioru dwóch satelitów oddalonych o 3°–6° (z opcjonalną płytą multifeed, jeśli jest wymagana)
• Instalacje na masztach lub słupach przy użyciu standardowych złączy sześciokątnych

Kluczowe specyfikacje

• Zakres częstotliwości: 10,70–12,75 GHz
• Efektywna średnica reflektora: 75 cm
• Szerokość całkowita: 750 mm; maksymalna wysokość: 884 mm
• Waga (opakowanie): 8 kg; podana waga produktu: 6,7 kg
• Materiały: reflektor aluminiowy malowany proszkowo; ocynkowane blaszane wsporniki konwertera z powłoką z tworzywa sztucznego; złącza ze stali nierdzewnej i odlewu cynkowego
• Pojemność kablowa: uchwyt na maksymalnie 8 kabli koncentrycznych
• Kolor: czerwono-brązowy (czerwony)
• Zatwierdzenia: zatwierdzony projekt TÜV

Sposób użycia

Zamontuj wstępnie zmontowaną antenę na odpowiednim maszcie lub słupie za pomocą zacisku gwintowanego i standardowych złączy sześciokątnych. Przymocuj system(y) konwertera do ramienia nośnego za pomocą dostarczonych nakrętek motylkowych z odlewu cynkowego i systemu mocowania z otworami w kształcie dziurki od klucza na reflektorze. Poprowadź kable koncentryczne do uchwytu kablowego i podłącz je do konwertera(ów). Ustaw antenę na żądanego satelitę(y) za pomocą skali elewacji umieszczonej po obu stronach ramienia nośnego i precyzyjnie dostosuj azymut i elewację, aby uzyskać najlepszą jakość sygnału.

Zalecenia

Aby odbierać sygnały z dwóch satelitów oddalonych o 3°–4° (na przykład ASTRA 19,2° i 23,5°) lub około 6° (np. ASTRA i HOTBIRD), zamontuj dwa uniwersalne systemy konwerterów bezpośrednio na wysięgniku; w przypadku innych kombinacji satelitów użyj płyty adaptacyjnej multifeed ZAS 90. Upewnij się, że wszystkie złącza są dokręcone i zabezpieczone przed warunkami atmosferycznymi, a maszt jest stabilnie zamocowany przed ostatecznym ustawieniem.
