Antena satelitarna Televes S85QSD-Z

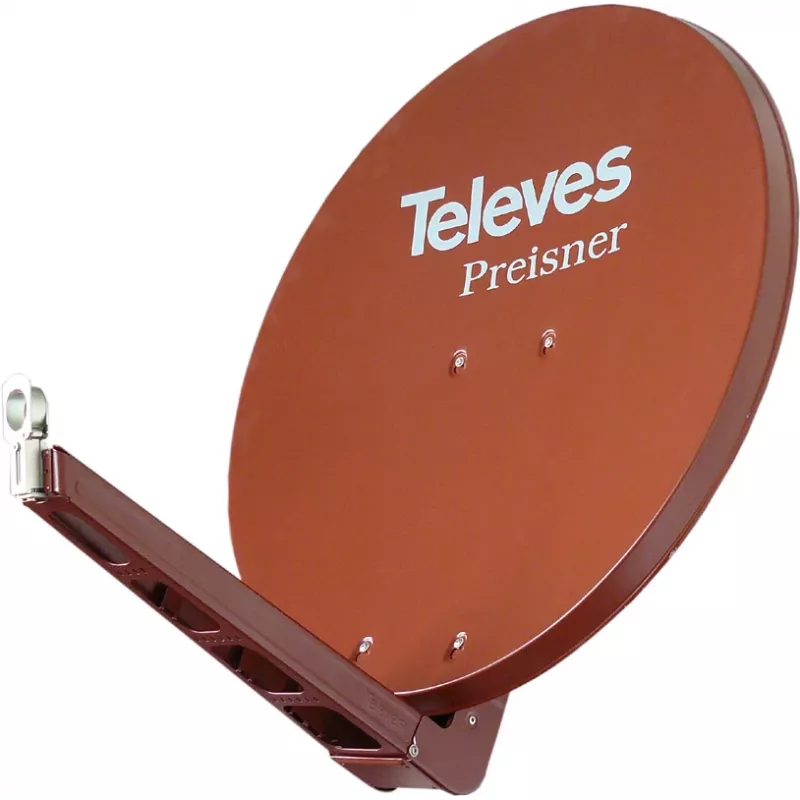

Antena satelitarna Televes S85QSD-Z to reflektor o wysokim wzmocnieniu przeznaczony do odbioru w paśmie 10,7–12,75 GHz. Wykonana z niezawodnego aluminium i wykończona w kolorze czerwonym, antena zapewnia skoncentrowane przechwytywanie sygnału przy deklarowanym wzmocnieniu 39,5 dBi. Przy całkowitych wymiarach 850 mm szerokości i 950 mm wysokości oraz masie netto 9,3 kg, antena jest przeznaczona do stałej instalacji zewnętrznej, gdzie wymagany jest stabilny odbiór satelitarny.

Zalety

Aluminiowy reflektor i konstrukcja zapewniają trwałość mechaniczną i odporność na warunki atmosferyczne, zachowując jednocześnie stosunkowo niską wagę jak na swoje rozmiary. Wzmocnienie 39,5 dBi zapewnia silne poziomy sygnału i lepszy margines łącza w typowych scenariuszach odbioru satelitarnego w paśmie Ku. Fizyczne wymiary i konstrukcja umożliwiają precyzyjne skupienie wiązki i kompatybilność ze standardowym osprzętem montażowym do instalacji na dachu, maszcie lub ścianie.

Zastosowanie

• Stały odbiór satelitarny w paśmie Ku dla gospodarstw domowych lub małych firm
• Instalacja na dachach, masztach lub ścianach zewnętrznych do usług bezpośrednich (DTH)
• Zastosowanie tam, gdzie wymagane jest wyższe wzmocnienie, aby skompensować odległość lub mniejszą moc transpondera

Kluczowe specyfikacje

• Zakres częstotliwości: 10,7–12,75 GHz (pasmo Ku)
• Wzmocnienie: 39,5 dBi
• Materiał: reflektor i konstrukcja wsporcza z aluminium
• Wymiary: około 850 mm szerokości × 950 mm wysokości
• Waga: około 9,3 kg
• Wykończenie: powłoka w kolorze/czerwonym zapewniająca ochronę antykorozyjną

Sposób użycia

Zamontuj antenę na stabilnym maszcie, uchwycie dachowym lub wsporniku ściennym, używając kompatybilnego osprzętu montażowego. Skieruj czaszę mechanicznie na wybranego satelitę za pomocą miernika azymutu i elewacji, a następnie precyzyjnie dostrój ustawienie, monitorując siłę i jakość sygnału na odbiorniku lub analizatorze widma. Upewnij się, że wszystkie połączenia RF wykorzystują odpowiedni kabel koncentryczny i odporne na warunki atmosferyczne złącza typu F lub adapter, w razie potrzeby. Mocno dokręć wszystkie śruby i uziemienia, aby spełnić lokalne normy instalacyjne i ochrony odgromowej.

Zalecenia

Aby zapewnić niezawodną długoterminową wydajność, wybierz miejsce montażu z czystą linią widzenia do satelity i minimalną liczbą przeszkód. Okresowo sprawdzaj reflektor i elementy mocujące pod kątem korozji lub poluzowania oraz utrzymuj prawidłowe uziemienie. Używaj odpowiedniego kabla koncentrycznego o niskich stratach i wysokiej jakości złączy, aby zachować integralność sygnału między anteną a odbiornikiem.
