ATEN VE170 przedłużacz AV

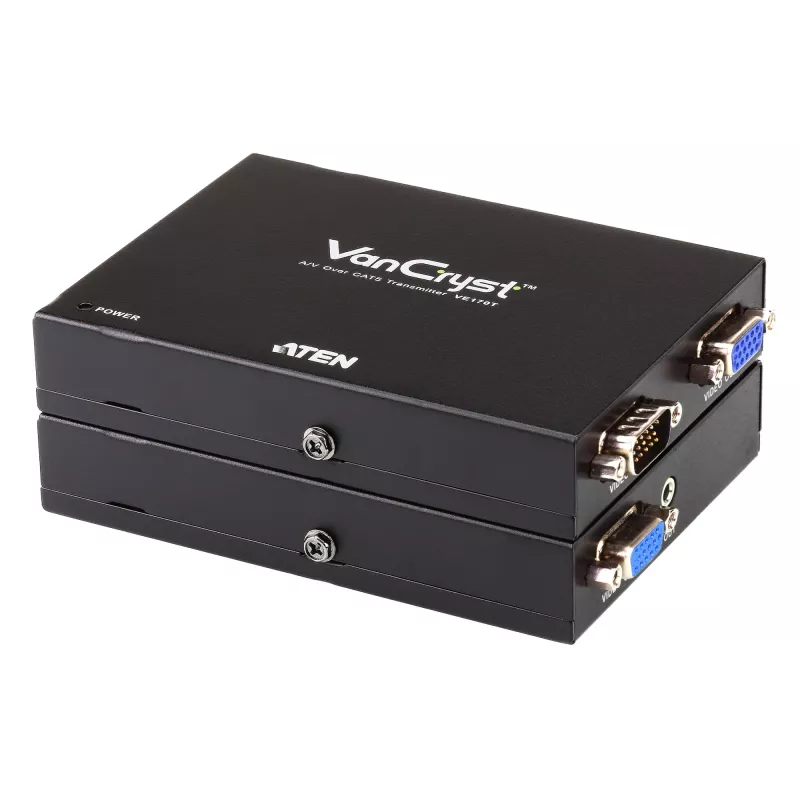

Przedłużacz AV ATEN VE170 to rozwiązanie VGA/audio Cat 5 zaprojektowane do przesyłania wysokiej jakości obrazu i dźwięku stereo na duże odległości. System składa się z nadajnika (VE170T) i odbiornika (VE170R), które łączy się pojedynczym kablem Cat 5e, aby przedłużyć sygnał źródła VGA do wyświetlacza lub projektora na odległość do 300 metrów. VE170 obsługuje maksymalną rozdzielczość 1024 x 768 i pasmo przenoszenia 225 MHz, zapewniając niezawodne połączenie w instalacjach wymagających przesyłania sygnału przez duże sale, korytarze lub obiekty wielopomieszczeniowe. Dzięki kompaktowym wymiarom urządzenie nadaje się do profesjonalnych instalacji AV, gdzie przestrzeń i prowadzenie kabli mają znaczenie.

Zalety

VE170 umożliwia przesyłanie analogowego sygnału wideo i audio na duże odległości bez konieczności stosowania wzmacniaków lub skomplikowanej infrastruktury, co zmniejsza złożoność i koszty instalacji. Obsługa rozdzielczości 1024 x 768 i pasma 225 MHz gwarantuje zachowanie klarowności obrazu dla starszych źródeł VGA. Pojedyncze połączenie kablem Cat 5e upraszcza okablowanie, a oddzielna para nadajnik-odbiornik zapewnia elastyczne rozmieszczenie źródła i wyświetlacza. Konstrukcja przewiduje kompatybilność z typowymi wyświetlaczami VGA, projektorami i systemami audio stosowanymi w środowiskach korporacyjnych, edukacyjnych i komercyjnych.

Odpowiedni do

• Przedłużania wyjścia VGA komputera do zdalnego monitora lub projektora na odległość do 300 m
• Instalacji AV w salach lekcyjnych i wykładowych, gdzie źródło znajduje się oddzielnie od wyświetlacza
• Zastosowań w handlu detalicznym i oznakowaniu cyfrowym wymagających centralnego źródła i rozproszonych wyświetlaczy
• Sal konferencyjnych i posiedzeń z projektorami lub ściennymi wyświetlaczami VGA

Kluczowe specyfikacje

• Maksymalna rozdzielczość: 1024 x 768 pikseli
• Pasmo przenoszenia: 225 MHz
• Maksymalna odległość transmisji: do 300 metrów po kablu Cat 5e
• Typ sygnału: analogowe wideo VGA i dźwięk stereo
• Zestaw zawiera: nadajnik (VE170T) i odbiornik (VE170R)
• Połączenie: pojedynczy kabel Cat 5e między nadajnikiem a odbiornikiem
• Format: kompaktowe jednostki do montażu w szafie lub na powierzchni

Sposób użycia

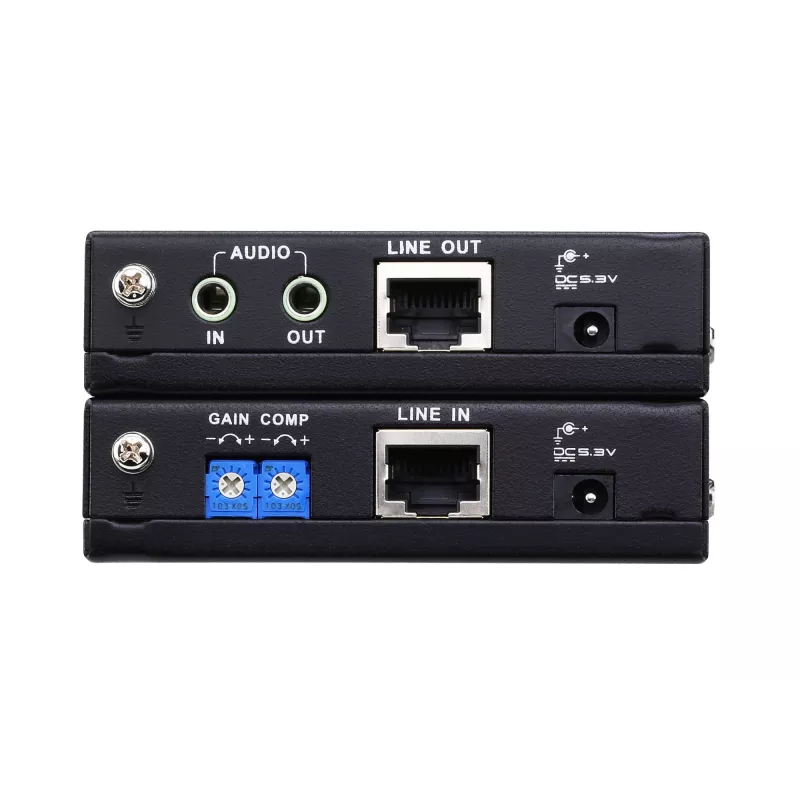

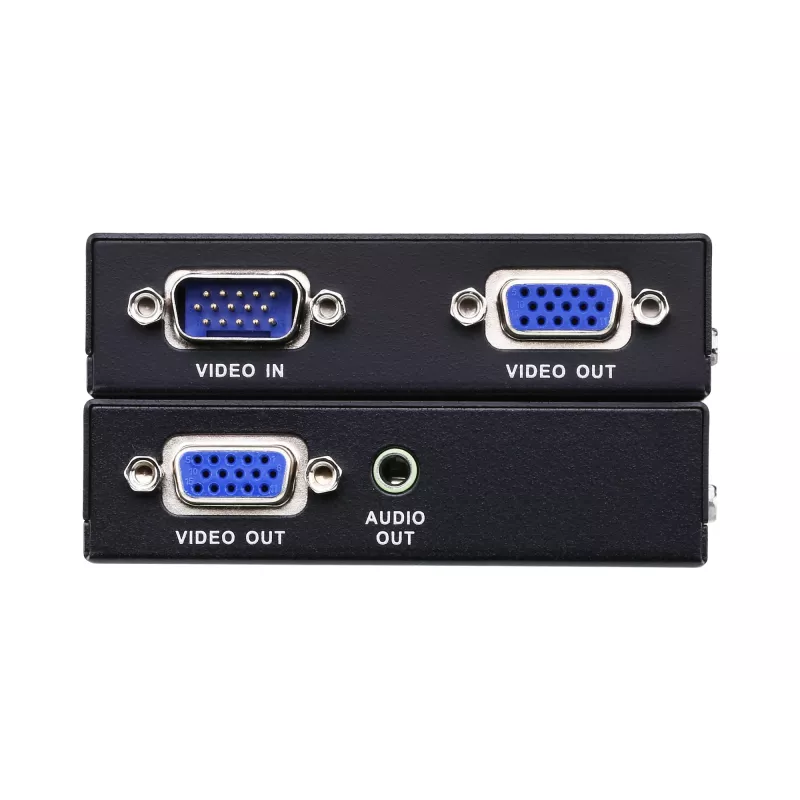

Zainstaluj nadajnik przy źródle wideo i podłącz wyjście VGA oraz wyjście audio do portów wejściowych VE170T. Umieść odbiornik w pobliżu wyświetlacza lub projektora i podłącz porty wyjściowe VE170R do wejścia VGA wyświetlacza i wejścia audio. Poprowadź pojedynczy kabel Cat 5e między nadajnikiem a odbiornikiem, zapewniając bezpieczne zakończenia i unikając źródeł silnych zakłóceń elektromagnetycznych. Zasil jednostki zgodnie z wymaganiami, a następnie sprawdź, czy rozdzielczość wyświetlacza jest ustawiona na tryb zgodny (do 1024 x 768) w urządzeniu źródłowym. W razie potrzeby dostosuj połączenia audio i poziomy głośności w podłączonych urządzeniach.

Zalecenia

Aby uzyskać optymalną wydajność, używaj wysokiej jakości okablowania Cat 5e lub lepszego z odpowiednim ekranowaniem i prawidłowymi zakończeniami. Trasy kablowe prowadź z dala od linii wysokiego napięcia i dużych urządzeń elektrycznych, aby zminimalizować zakłócenia. W przypadku długich przebiegów bliskich limitu 300 m zweryfikuj parametry taktowania wyjścia VGA i jakość kabla, aby utrzymać stabilną jakość obrazu. Przed ostateczną instalacją rozważ przetestowanie całego zestawienia, a obie jednostki zabezpiecz w wentylowanych miejscach, aby uniknąć nagrzewania.
