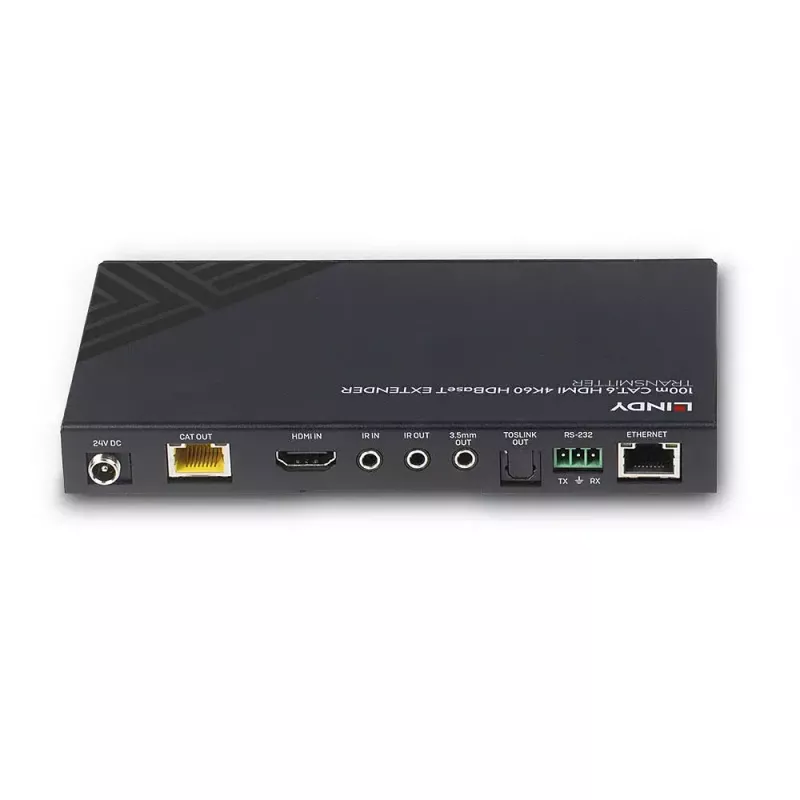

Nadajnik Lindy 100m Cat.6 HDMI 4K60, Audio, IR i RS-232 HDBaseT

Nadajnik Lindy 100m Cat.6 HDMI 4K60, Audio, IR i RS-232 HDBaseT jest częścią wysokowydajnego, niezawodnego rozwiązania do przedłużania sygnałów HDMI na duże odległości za pomocą kabla sieciowego Cat.6. Łącząc ten nadajnik z kompatybilnym odbiornikiem Lindy HDBaseT (np. 38342), rozwiązanie to zapewnia niezawodną transmisję do 100 m.

Następujące kombinacje odległości i rozdzielczości są możliwe przy użyciu wysokiej jakości kabla Cat.6 U/UTP lub F/UTP: 100 m: 1920x1080@60Hz 4:4:4 8 bitów 70 m: 3840x2160@60Hz 4:4:4 8 bitów / 4:2:2 12 bitów

Obsługa rozdzielczości do 4K Ultra HD pozwala oglądać wideo w oszałamiającej wyrazistości, a dodatkowe wsparcie dla HDR (High Dynamic Range) umożliwia wyświetlanie treści z rozszerzoną jasnością, większym kontrastem czerni i bieli oraz znacznie szerszą gamą kolorów. Zapewnia to niezawodne rozwiązanie do tworzenia przyciągających wzrok oznakowań cyfrowych w handlu detalicznym, wciągających wyświetlaczy na wydarzeniach lub angażujących konfiguracji w większych salach konferencyjnych i wykładowych.

Obsługa ARC przez HDMI umożliwia zwrotne przesyłanie treści audio z wyświetlacza do podłączonego wzmacniacza lub soundbara, a lokalne wydobywanie dźwięku pozwala na podłączenie wyjść audio w celu uzyskania wielokanałowego dźwięku. Cyfrowe osadzanie dźwięku po stronie odbiornika może być również używane do źródłowego audio, które można łatwo przełączać za pomocą przycisku na jednostce głównej.

Funkcjonalność PoC (Power over kabel) zapewnia dodatkową elastyczność. Umożliwia zasilanie jednocześnie z danymi przez kabel sieciowy Cat.6 w połączeniu punkt-punkt między nadajnikiem a odbiornikiem, co oznacza, że tylko jeden zasilacz jest wymagany przy jednostce nadawczej. Idealne rozwiązanie, gdy gniazdka zasilania są ograniczone na końcu odbiornika instalacji.

Dzięki dwukierunkowym portom IR po obu stronach konfiguracji, sprzętem źródłowym można łatwo sterować od strony wyświetlacza, a wyświetlaczem można również sterować od strony źródła HDMI. W połączeniu ze sterowaniem CEC, które pozwala na wydawanie poleceń z jednego głównego pilota, ten system przedłużania umożliwia użytkownikowi pełną i prostą kontrolę. Dwukierunkowe porty RS-232 i Ethernet umożliwiają również integrację z większymi systemami sterowania lub podłączenie do przełączników sieciowych i koncentratorów z dostępem LAN.

Ponadto zasilacz jest podłączony za pomocą wkręcanego gniazda DC, co zapewnia bezpieczniejsze i bardziej niezawodne połączenie, idealne do profesjonalnych instalacji, w których przypadkowe odłączenie mogłoby spowodować poważny problem.

HDBaseT to uznany na całym świecie standard dystrybucji wysokiej jakości treści AV i innych technologii, w tym zasilania i sterowania, na duże odległości przy użyciu niedrogiego kabla Cat.6 lub wyższego.

HDBaseT i logo HDBaseT Alliance są znakami towarowymi HDBaseT Alliance. Użycie innego typu kabla, zastosowanie płyt ściennych, łączników lub paneli krosowych spowoduje zmniejszenie możliwych odległości.

Uwaga: Ten produkt wykorzystuje metodę kompresji DSC do osiągnięcia rozdzielczości 18G. W przypadku łączenia tego produktu z innym produktem HDBaseT 18G, należy upewnić się, że oba urządzenia obsługują ten sam typ kompresji.

Jak używać

Podłącz źródło HDMI do wejścia HDMI nadajnika. Użyj wysokiej jakości kabla Cat.6 U/UTP lub F/UTP, aby połączyć nadajnik z kompatybilnym odbiornikiem Lindy HDBaseT (na przykład MPN 38342). W razie potrzeby włącz PoC i podłącz pojedynczy zasilacz do nadajnika; odbiornik będzie zasilany przez kabel Cat.6. Użyj lokalnego wydobywania dźwięku lub wyjścia TOSLINK do podłączenia sprzętu audio i użyj przycisku na odbiorniku do cyfrowego osadzania dźwięku i przełączania źródła. Podłącz linie IR i RS-232 do zdalnego sterowania i zintegruj Ethernet tam, gdzie potrzebny jest dostęp do sieci.

Zalecenia

Aby osiągnąć określone odległości i rozdzielczości, należy używać wysokiej jakości kabla Cat.6 U/UTP lub F/UTP i unikać dodatkowych płyt ściennych, łączników lub paneli krosowych. Należy pamiętać, że produkt wykorzystuje kompresję DSC dla rozdzielczości 18G; upewnij się, że każdy inny sprzęt HDBaseT 18G w łańcuchu obsługuje tę samą metodę kompresji.
