Axagon PCEM2-D PCIe x4 - adapter na dwa dyski M.2 NVMe M-key + SATA B-key z zaślepkami SP i LP

Wewnętrzny adapter AXAGON PCEM2-D umożliwia podłączenie do dwóch dysków SSD M.2 do komputera stacjonarnego. Jest to idealne rozwiązanie do modernizacji komputera, który nie posiada gniazda M.2.

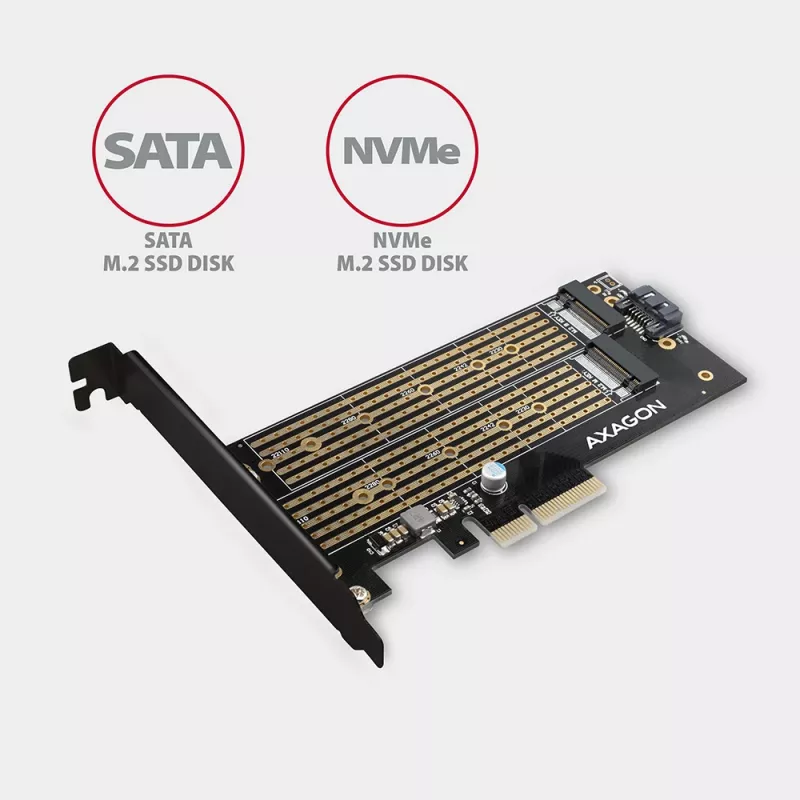

Adapter obsługuje zarówno jednostronne, jak i dwustronne dyski SSD M.2 SATA i NVMe (PCI-Express). Redukcja nie ogranicza pojemności dysku SSD, a można używać dowolnych kart M.2 o długości do 110 mm. Jednoczesna praca obu dysków jest standardem.

Dzięki interfejsowi PCI-Express 3.0 4-lane, kompatybilnemu z gniazdami x4, x8 i x16, można osiągnąć prędkość do 8 GB/s. W porównaniu do standardowych dysków SSD SATA, szybkości transmisji dysków NVMe są wielokrotnie wyższe.

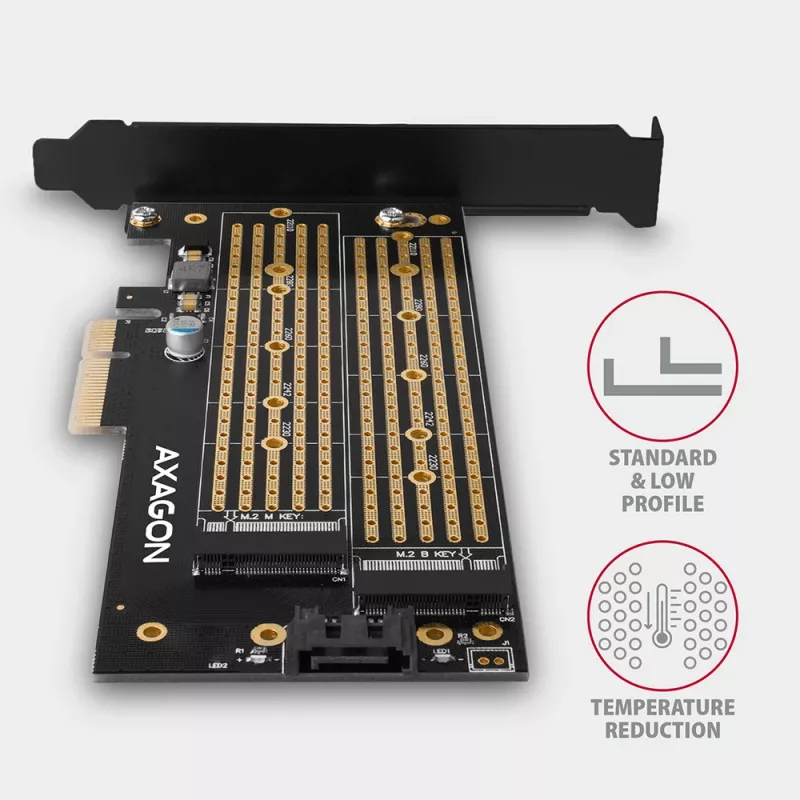

Wysokiej jakości konstrukcja karty, w tym miedziane otwory wentylacyjne, pomaga w lepszym odprowadzaniu ciepła generowanego podczas pracy dysków SSD M.2.

Podwójne niebieskie diody LED sygnalizują zasilanie lub transfer danych w gnieździe M.2. W zestawie znajduje się również niskoprofilowa zaślepka do montażu adaptera w obudowach typu low profile.

Wejście:
• Interfejs PCI-Express 3.0 kompatybilny z PCI-Express 1.0a / 1.1 / 2.0 / 2.1.
• Liczba linii 4-Lane, kompatybilna z gniazdami PCIe x4 / x8 / x16.
• Przepustowość magistrali PCI-Express 3.0 4-Lane do 8 GB/s (dwukierunkowo).
• Złącze SATA do podłączenia płyty głównej w przypadku korzystania z dysku SSD M.2 SATA. Aby osiągnąć najlepsze możliwe szybkości transmisji, zaleca się użycie kontrolera SATA 6G.

Wyjście:
• Gniazdo NGFF 75-pin M-key do instalacji dysków SSD M.2 NVMe (PCI-Express).
• Gniazdo NGFF 75-pin B-key do instalacji dysków SSD M.2 SATA (AHCI).

Inne funkcje:
• Pełna obsługa Plug and Play.

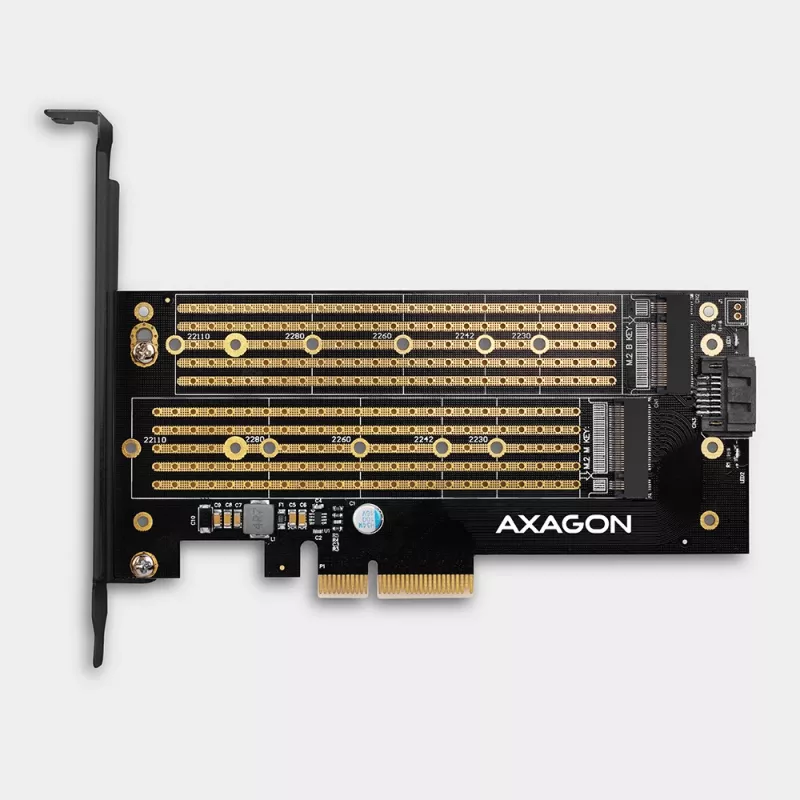

• Obsługa dysków M.2 dowolnego rozmiaru - 2230, 2242, 2260, 2280, 22110 mm.
• Obsługa dysków M.2 o dowolnej pojemności.

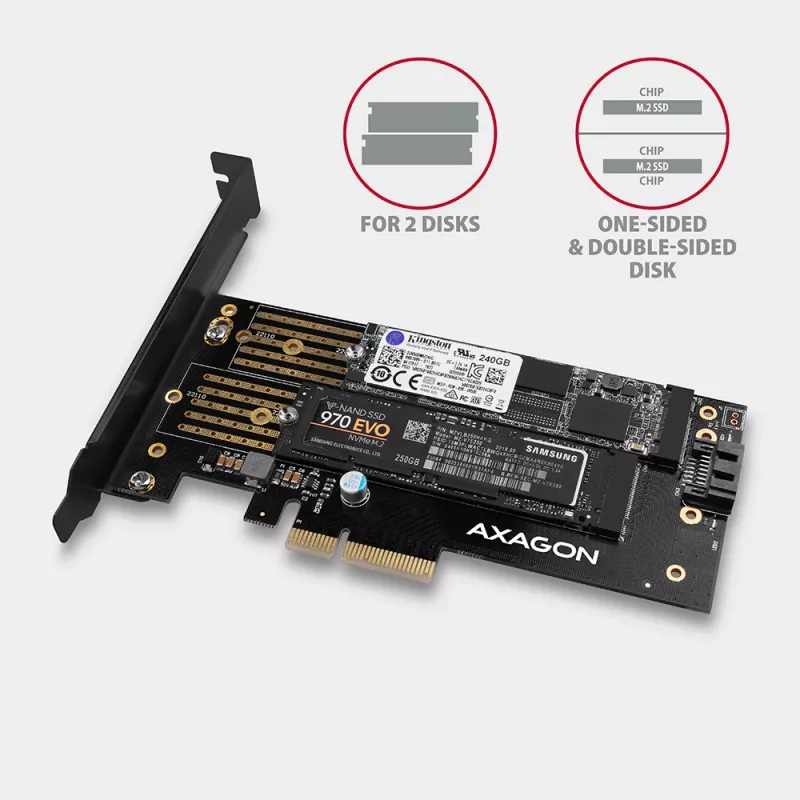

• Jednoczesna praca obu dysków.
• Obsługa zarówno jednostronnych, jak i dwustronnych dysków M.2.
• Lepsze odprowadzanie ciepła z dysków SSD M.2 dzięki miedzianym otworom wentylacyjnym.
• Obsługa rozruchu z kart SSD.
• Nie wymaga instalacji sterowników.

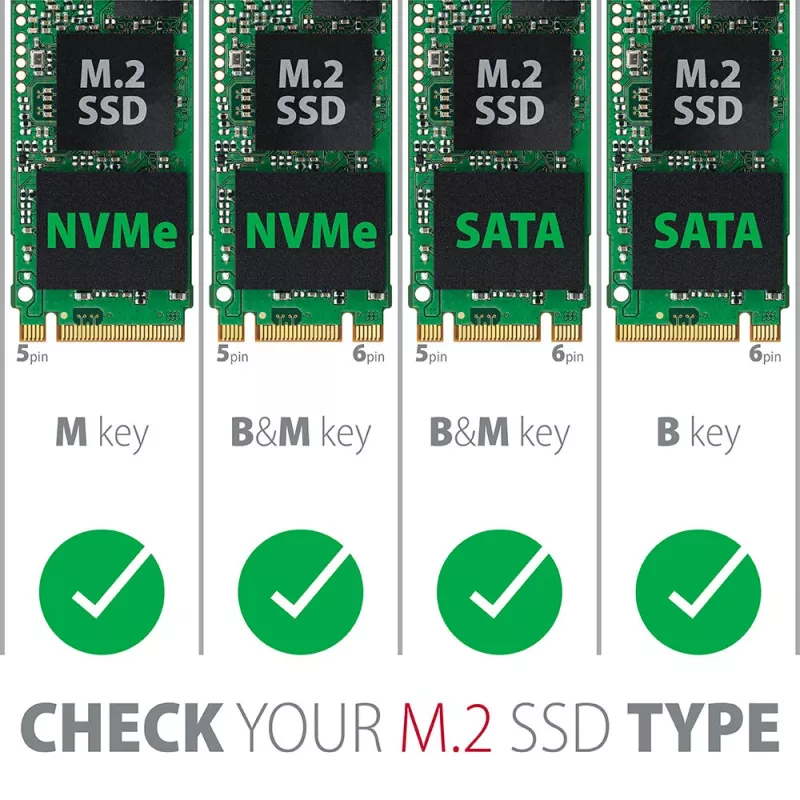

• Uwaga: OSTROŻNIE! Adapter umożliwia włożenie dysków B+M-key do obu gniazd M.2. Ważne jest sprawdzenie parametrów dysku, tj. upewnienie się, czy dysk jest przeznaczony dla interfejsu SATA czy NVMe (PCI Express), i podłączenie go do odpowiedniego gniazda. Dyski SATA wkłada się do gniazda B-key, dyski NVMe do gniazda M-key.

Zasilanie:
• Adapter jest zasilany bezpośrednio z magistrali PCI-Express; nie jest wymagane zewnętrzne zasilanie.
• System podwójnego zasilania zapewnia wystarczającą moc dla podłączonych dysków SSD M.2.
• Dodatkowo system redundantnego zasilania zmniejsza obciążenie termiczne adaptera.

Obsługiwane systemy operacyjne:
• MS Windows 7 / 8 / 8.1 / 10, Windows Server 2008 R2 / 2012 / 2016 (obsługiwane są wszystkie 32-bitowe i 64-bitowe wersje systemu Windows), Linux z jądrem 2.6.31 i nowszym.
• Uwaga: Podczas pracy w systemie Windows 7 należy skontaktować się z producentem dysku SSD M.2, aby dowiedzieć się, czy ten system operacyjny jest obsługiwany, szczególnie w przypadku korzystania z dysków NVMe.

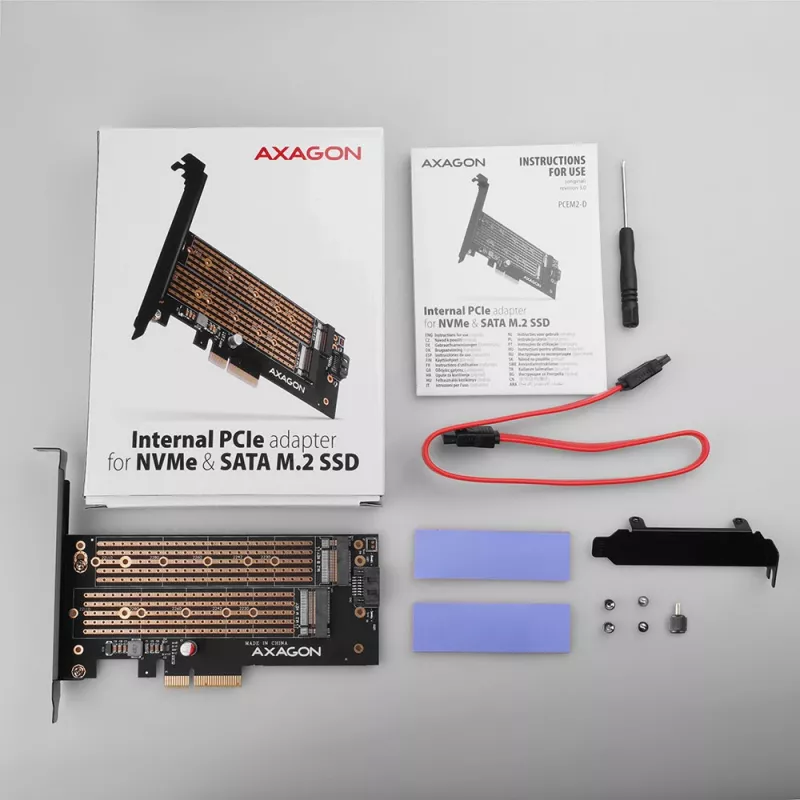

Zawartość opakowania:
• Adapter PCI-Express ze standardową zaślepką,
• niskoprofilowa zaślepka,
• materiał montażowy i śrubokręt,
• drukowana instrukcja montażu EN/CZ/DE/ESP/FR/HU/IT/PL/RO/RU/SK/BG,
• zapakowane w kartonowe pudełko z wyraźnie podanymi parametrami.

Jak używać

Włóż adapter Axagon PCEM2-D do wolnego gniazda PCIe x4/x8/x16 na płycie głównej. Zamontuj dyski SSD M.2 w odpowiednich gniazdach: dyski SATA (AHCI) M.2 włóż do gniazda B‑key, a dyski NVMe (PCI‑Express) do gniazda M‑key. Zabezpiecz dyski i wybierz odpowiedni wspornik montażowy (standardowy lub niskoprofilowy) do obudowy komputera. W obsługiwanych systemach operacyjnych adapter działa w trybie plug-and-play; dla najlepszej wydajności SATA podłącz kontroler SATA 6G, jeśli jest dostępny. Przed włączeniem zasilania sprawdź typ dysku i gniazdo, aby uniknąć nieprawidłowych połączeń.

Zalecenia

Sprawdź, czy każdy moduł M.2 jest SATA
