Karta DeLOCK PCI Express x16 na 5 wewnętrznych slotów M.2 Key B / SATA

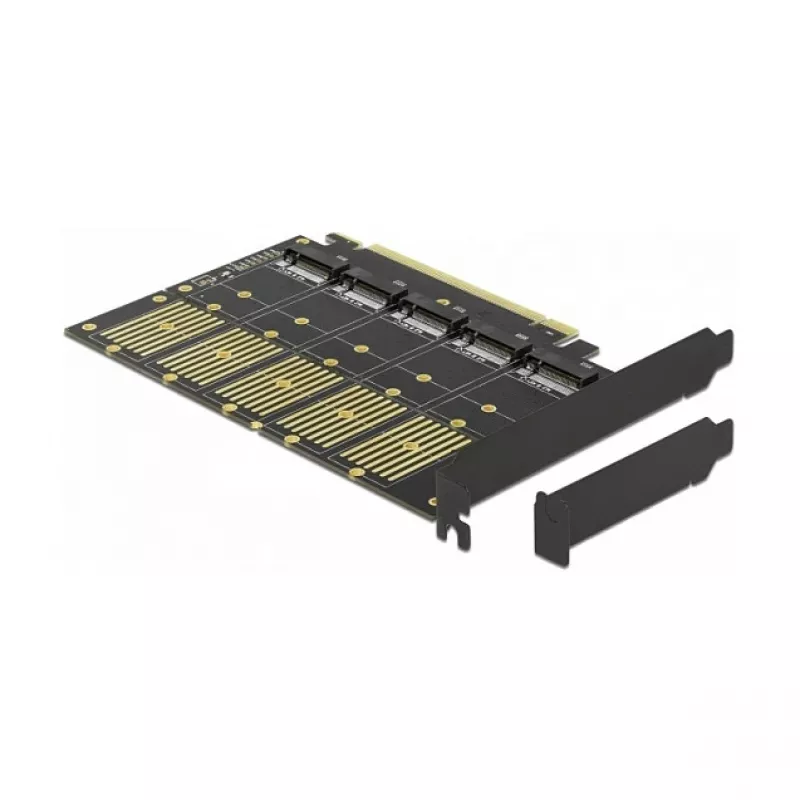

Ta karta DeLOCK PCI Express x16 rozszerza komputer stacjonarny o pięć wewnętrznych slotów M.2 Key B / SATA. Obsługuje moduły M.2 o długościach 2280, 2260, 2242 i 2230 oraz umożliwia mieszane podłączenie dysków SSD M.2 SATA i urządzeń SATA 2,5" za pomocą dołączonych adapterów i kabli. Karta wykorzystuje interfejs PCIe 3.0 i jest odpowiednia do systemów posiadających slot PCI Express x16.

Zalety

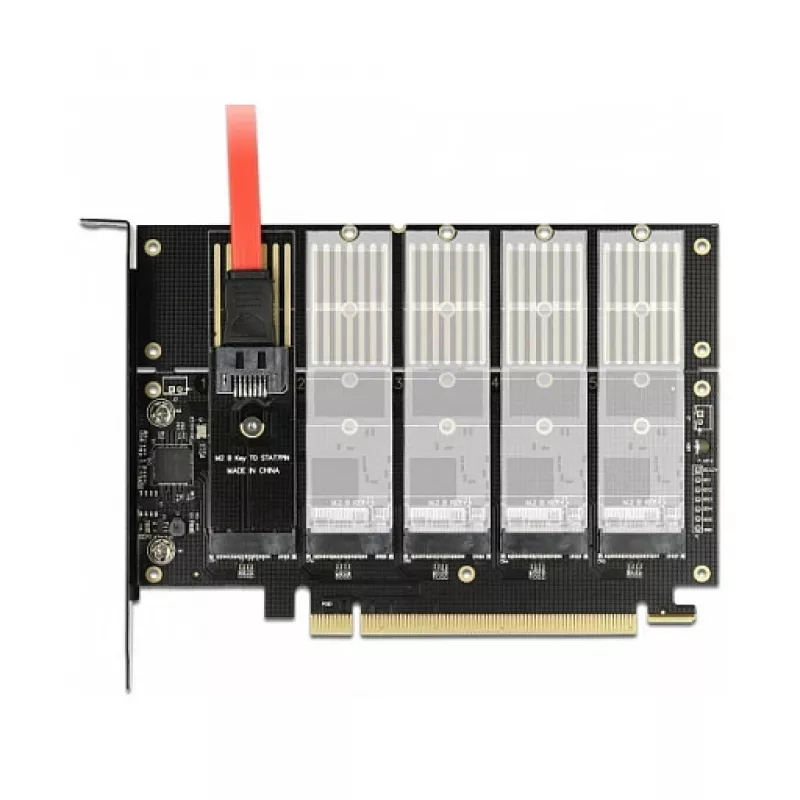

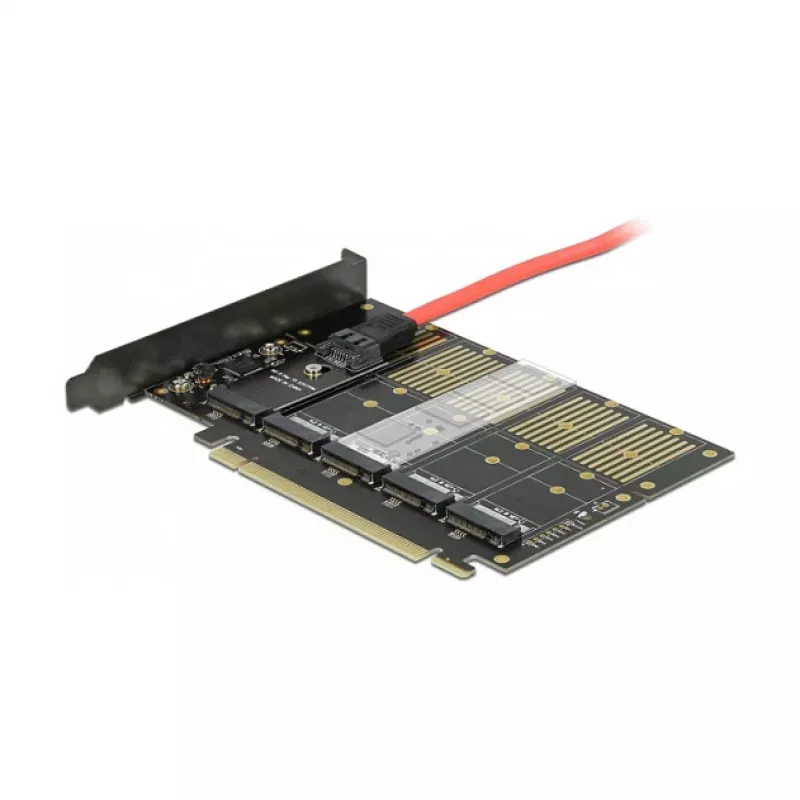

Karta zapewnia pięć wewnętrznych złączy M.2 Key B / SATA i zawiera kable SATA oraz adaptery umożliwiające podłączenie do pięciu dysków SATA 2,5". Obsługuje popularne formaty modułów M.2 (2280, 2260, 2242, 2230) i może być instalowana w systemach o małej obudowie dzięki dołączonemu wspornikowi niskoprofilowemu. Interfejs PCIe x16 zapewnia kompatybilność z nowoczesnymi płytami głównymi.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

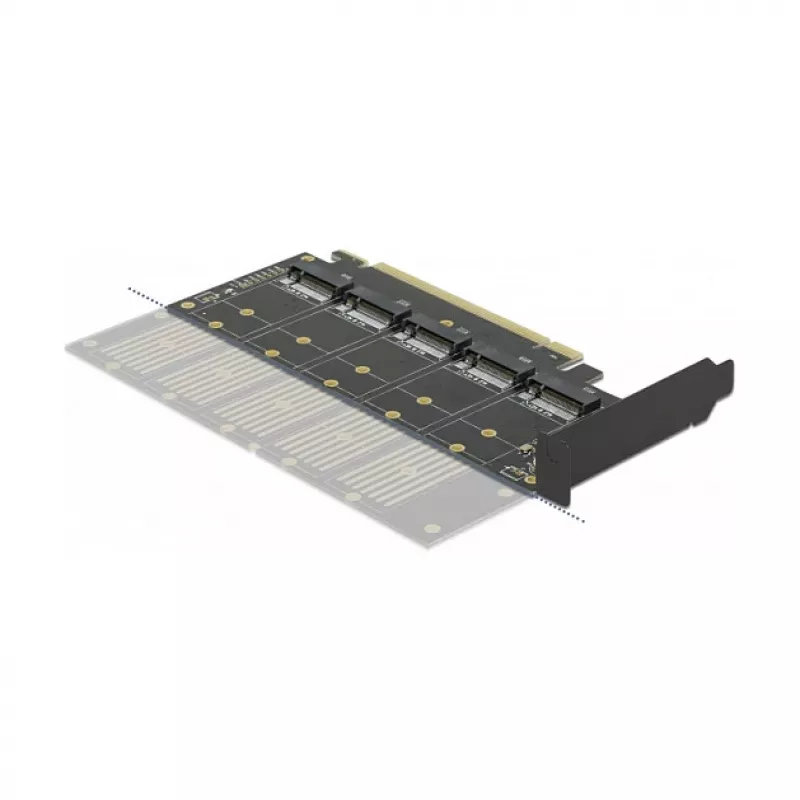

Wyłącz komputer i włóż kartę do wolnego slotu PCI Express x16 na płycie głównej. Przymocuj kartę do obudowy i w razie potrzeby wymień pełnowymiarowy wspornik na dołączony wspornik niskoprofilowy, aby zamontować kartę w kompaktowych obudowach. Zainstaluj moduły M.2 SATA w slotach M.2 i zabezpiecz je w odpowiednich otworach odpowiadających ich długości (2280, 2260, 2242, 2230). Podłącz dyski SATA 2,5" za pomocą dostarczonych adapterów i kabli SATA, a następnie podłącz do każdego dysku złącze zasilania SATA z zasilacza. Włącz komputer i sprawdź, czy BIOS/system operacyjny wykrywa podłączone urządzenia M.2 i SATA. W razie potrzeby zainstaluj sterowniki, jeśli są wymagane przez system operacyjny (obsługiwane: Windows 10, 8.1, 7, zgodnie z informacją producenta).

Zalecenia

Aby zapewnić niezawodne działanie, używaj kompatybilnych modułów M.2 SATA (nie NVMe) i standardowych dysków SATA 2,5". Upewnij się, że zasilacz ma wystarczającą liczbę złączy zasilania dla dodatkowych dysków SATA, oraz sprawdź przydział dostępnych linii PCIe na płycie głównej, ponieważ wydajność może zależeć od konfiguracji systemu hosta.
