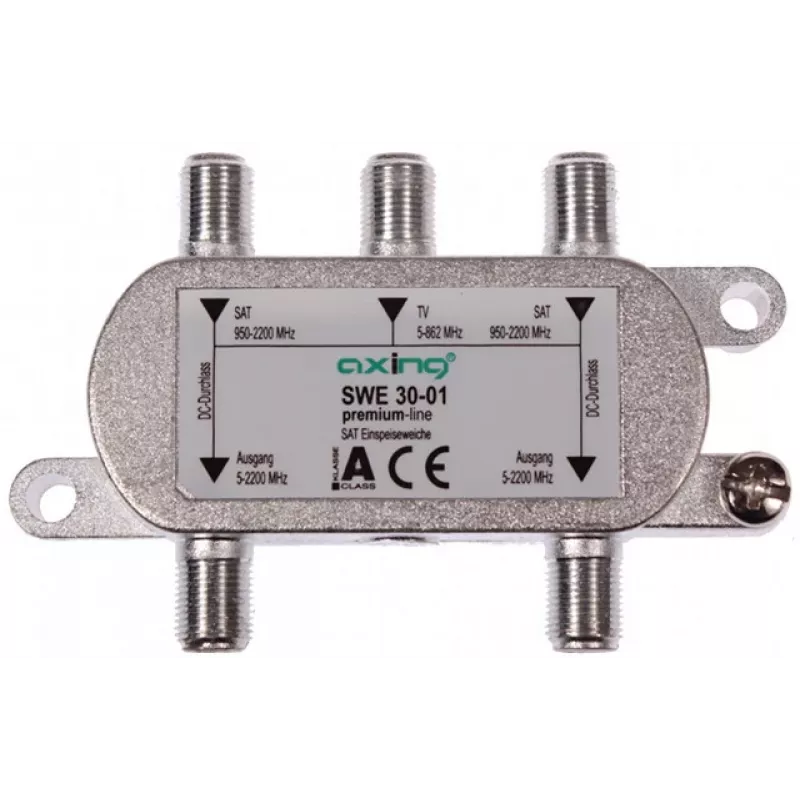

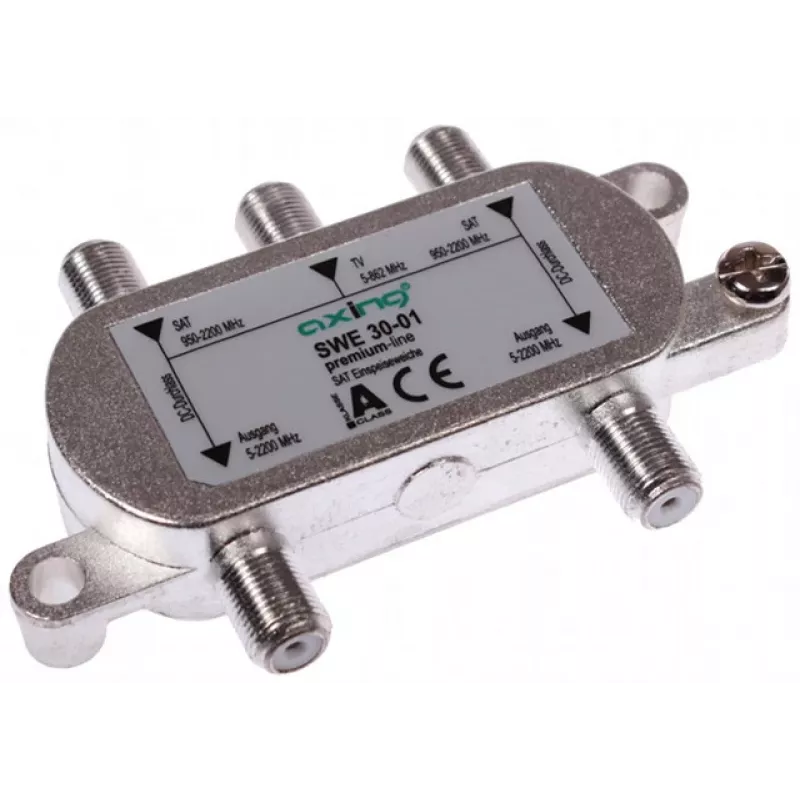

AXING SUMATOR AX SWE 30-01 Kombinator sygnału satelitarnego/naziemnego (diplekser)

AXING SUMATOR AX SWE 30-01 to wysokowydajny kombinator sygnału satelitarnego/naziemnego (diplekser) zaprojektowany do łączenia sygnałów naziemnych (DVB-T/T2) i satelitarnych (DVB-S/S2) na jednym kablu koncentrycznym. To kompaktowe i niezawodne urządzenie idealnie nadaje się do instalacji wewnętrznych, gdzie przestrzeń jest ograniczona, a integralność sygnału ma kluczowe znaczenie.

Zalety

Łączy sygnały naziemne i satelitarne w jeden kabel, zmniejszając złożoność okablowania. Charakteryzuje się niskimi stratami wtrąceniowymi zarówno dla ścieżki naziemnej, jak i satelitarnej, minimalizując degradację sygnału. Zapewnia przepust DC na wejściu satelitarnym do zasilania LNB, z maksymalnym prądem 500 mA. Ekranowanie klasy A zapewnia doskonałą odporność na zakłócenia. Wytrzymała metalowa obudowa gwarantuje trwałość i długoterminową wydajność.

Zastosowanie

• Instalacje telewizji satelitarnej i naziemnej wewnątrz pomieszczeń
• Dystrybucja jednokablowa w mieszkaniach, hotelach i biurach
• Modernizacja istniejących sieci koncentrycznych do obsługi zarówno sygnałów naziemnych, jak i satelitarnych

Kluczowe specyfikacje

• Typ produktu: Kombinator sygnału satelitarnego/naziemnego (diplekser)
• Wejścia: 2 (1x naziemne, 1x satelitarne)
• Wyjścia: 1 (połączone)
• Zakres częstotliwości naziemnych: 5 - 862 MHz
• Zakres częstotliwości satelitarnych: 950 - 2400 MHz
• Straty wtrąceniowe (naziemne): < 1,5 dB
• Straty wtrąceniowe (satelitarne): < 2,0 dB
• Izolacja (naziemne do satelitarnego): > 20 dB
• Izolacja (satelitarne do naziemnego): > 20 dB
• Przepust DC: Tak, na wejściu satelitarnym
• Maks. prąd DC (satelitarny): 500 mA
• Impedancja: 75 Ohm
• Typ złącza: F-Type
• Współczynnik ekranowania: Klasa A
• Tłumienie odbiciowe: > 10 dB
• Materiał obudowy: Metal
• Środowisko instalacji: Wewnętrzne
• Temperatura pracy: -20 do +50 °C

Zalecenia

Aby uzyskać optymalną wydajność, należy używać wysokiej jakości złączy F-Type i zapewnić prawidłowe zakończenie kabla. Ten kombinator jest przeznaczony wyłącznie do użytku wewnętrznego; unikać narażenia na wilgoć lub ekstremalne temperatury.
