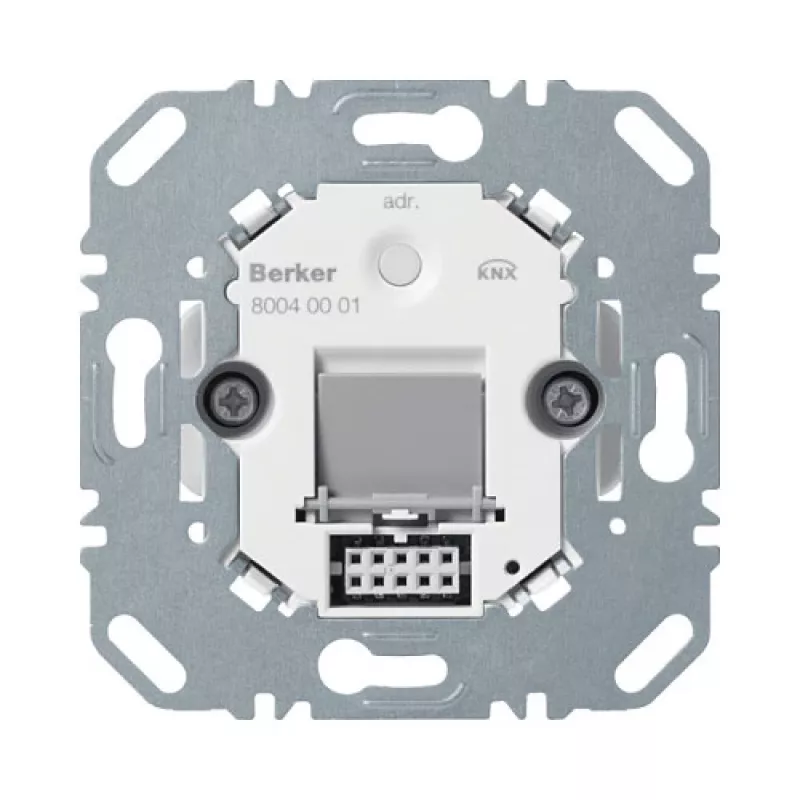

Berker 80040001 Sprzęgło magistrali KNX Moduł interfejsu podtynkowego

W nowoczesnej automatyce budynkowej integracja konwencjonalnych przycisków i czujników z siecią KNX wymaga niezawodnego interfejsu. Berker 80040001 Bus Coupler rozwiązuje ten problem, zapewniając bezproblemowe połączenie między natynkowymi elementami sterującymi Berker a magistralą KNX. Zainstalowany za standardowym włącznikiem ściennym lub czujnikiem, ten kompaktowy moduł odczytuje stan podłączonego urządzenia i przesyła go jako telegram KNX, umożliwiając centralne sterowanie i zarządzanie scenami.

Kluczowe specyfikacje

• System: KNX (TP)
• Montaż: Podtynkowy (Unterputz) w standardowej puszce podtynkowej
• Funkcja: Sprzęgło magistrali / moduł interfejsu dla przycisków, przełączników i kompatybilnych urządzeń Berker
• Zasilanie: Przez magistralę KNX (21-30V DC)
• Pobór prądu: Maks. 10 mA
• Podłączenie magistrali: Zacisk magistrali KNX (czerwony/czarny)
• Podłączenie urządzenia: Złącze 2-stykowe dla urządzeń Berker
• Programowanie: Oprogramowanie ETS
• Klasa ochronności: IP20
• Temperatura pracy: -5 do +45 °C
• Temperatura przechowywania: -25 do +55 °C
• Wilgotność względna: 5% do 93% (bez kondensacji)
• Materiał obudowy: Tworzywo sztuczne
• Kompatybilność: Serie Berker S.1, B.3, B.7, K.1, K.5, Q.1, Q.3, R.1, R.3, Arsys, B.IQ, TS
• Certyfikacja: Certyfikat KNX

Dlaczego warto wybrać

To sprzęgło magistrali eliminuje potrzebę oddzielnego okablowania między każdym punktem sterowania a linią KNX. Wykorzystując istniejącą dwuprzewodową magistralę, skraca czas instalacji i obniża koszty materiałowe. Kompaktowa konstrukcja mieści się w standardowych puszkach podtynkowych, co czyni go idealnym do modernizacji, gdzie przestrzeń jest ograniczona. Moduł jest w pełni konfigurowalny za pomocą ETS, co pozwala na precyzyjne przypisanie funkcji do podłączonego urządzenia. Dzięki certyfikatowi KNX zapewnia interoperacyjność z innymi urządzeniami KNX różnych producentów.

Idealne zastosowania

• Modernizacja istniejących budynków o automatyzację KNX bez wymiany wszystkich przełączników.
• Podłączanie przycisków Berker do sterowania scenami oświetleniowymi, roletami lub HVAC.
• Integracja konwencjonalnych czujników (np. kontaktów okiennych) z siecią KNX.
• Tworzenie elastycznych rozwiązań sterowania pomieszczeniami w biurach, hotelach i projektach mieszkaniowych.

Warto wiedzieć

Moduł jest przeznaczony wyłącznie do użytku wewnętrznego (IP20) i musi być zainstalowany w odpowiedniej puszce podtynkowej. Jest zasilany bezpośrednio z magistrali KNX, więc nie jest potrzebne dodatkowe zasilanie. Programowanie wymaga oprogramowania ETS i interfejsu KNX. Urządzenie jest kompatybilne z szeroką gamą linii wzorniczych Berker, co zapewnia spójność estetyczną w całej instalacji.
