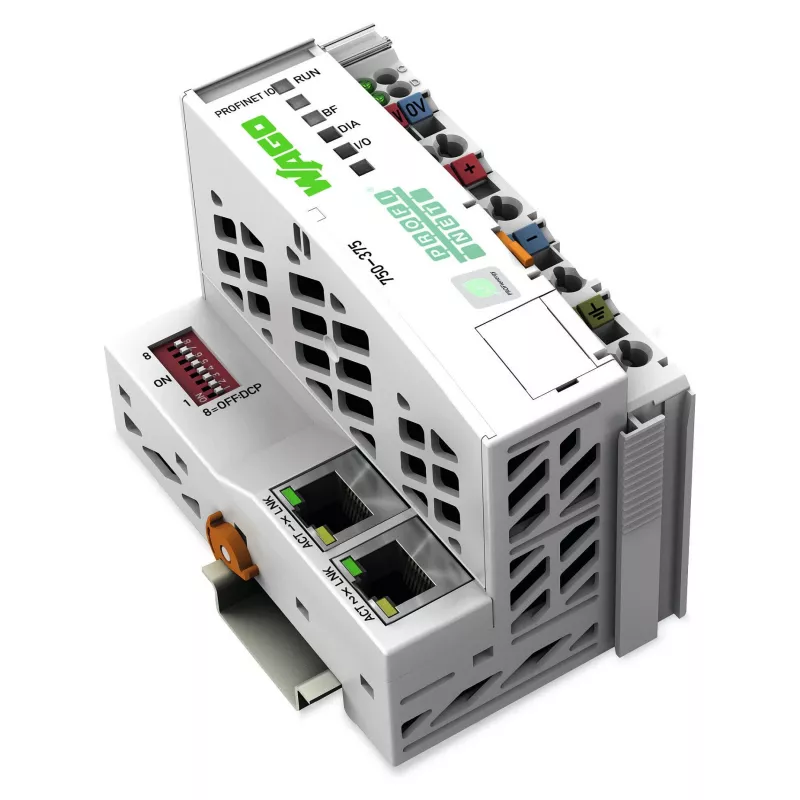

Sprzęgło magistrali WAGO 750-375 PROFINET IO Advanced Fieldbus

Łącznik magistrali WAGO 750-375 PROFINET IO Advanced to centralna brama komunikacyjna dla systemu WAGO I/O System 750. Zapewnia bezpośrednie połączenie między siecią PROFINET a maksymalnie 64 modułami I/O, oferując niezawodną wymianę danych w czasie rzeczywistym i wszechstronną diagnostykę. Dzięki zintegrowanemu przełącznikowi dwuportowemu umożliwia prostą topologię liniową bez dodatkowych przełączników Ethernet, redukując koszty okablowania i sprzętu.

Zalety

Wbudowany przełącznik 2-portowy w modelu 750-375 obsługuje standardową komunikację PROFINET RT (Real-Time) i spełnia wymagania klasy zgodności B. Oferuje zarządzanie i funkcje diagnostyczne oparte na przeglądarce internetowej, co ułatwia konfigurację i rozwiązywanie problemów. Wytrzymała obudowa z poliamidu i poliwęglanu, o klasie IP20, zapewnia długą żywotność w środowiskach przemysłowych. Zasilanie 24 V DC i niskie zużycie energii minimalizują koszty eksploatacji.

Zastosowanie

• Systemy automatyki fabrycznej
• Sterowanie i monitorowanie procesów
• Transport i logistyka materiałów
• Automatyka budynkowa
• Każda sieć przemysłowa oparta na PROFINET, wymagająca kompaktowego łącznika do montażu na szynie DIN

Kluczowe specyfikacje

• Protokół PROFINET IO (Advanced)
• 2 porty Ethernet RJ-45, 10/100 Mb/s
• Zintegrowany przełącznik 2-portowy
• Kompatybilność: WAGO I/O System 750
• Obsługa do 64 modułów I/O (250 z rozszerzeniem magistrali)
• Napięcie zasilania: 24 V DC (18...30 V)
• Pobór prądu: 200 mA przy 24 V
• Montaż: szyna DIN (35 mm)
• Temperatura pracy: 0...55 °C
• Stopień ochrony: IP20
• Diagnostyka: przez PROFINET i zarządzanie webowe
• Klasa zgodności PROFINET B
• Możliwość pracy w czasie rzeczywistym: PROFINET RT
• Izolacja: 500 V system/pole
• Aktualizacja oprogramowania: przez Ethernet

Zalecenia

Aby uzyskać optymalną wydajność sieci, skonfiguruj łącznik przy użyciu oficjalnego pliku GSDML i zapewnij niezawodne zasilanie 24 V DC. Zintegrowany przełącznik upraszcza okablowanie, ale staranne przestrzeganie długości i tras kabli zagwarantuje stabilną komunikację w czasie rzeczywistym.
