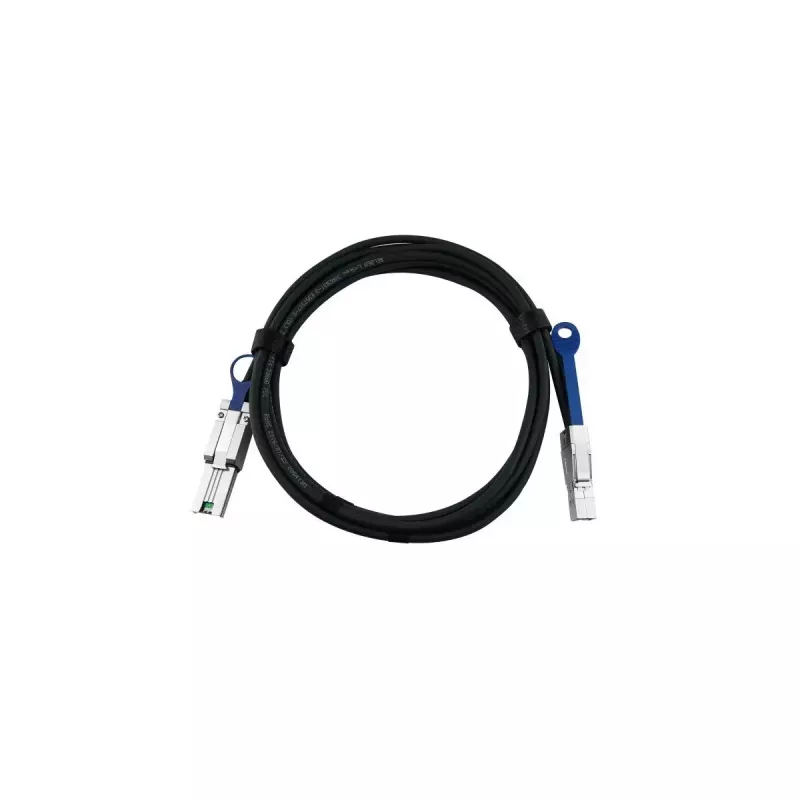

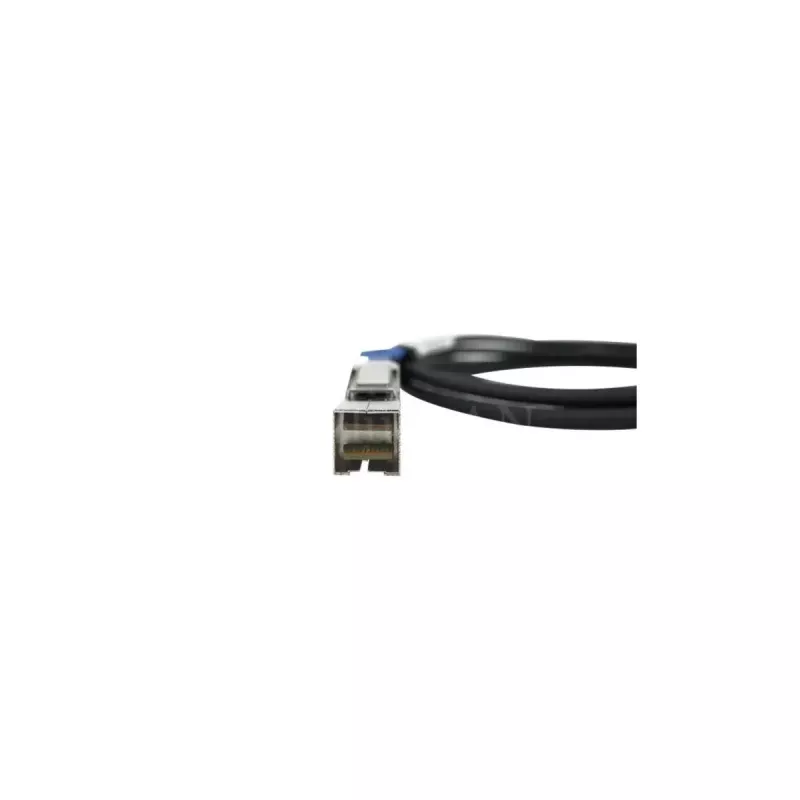

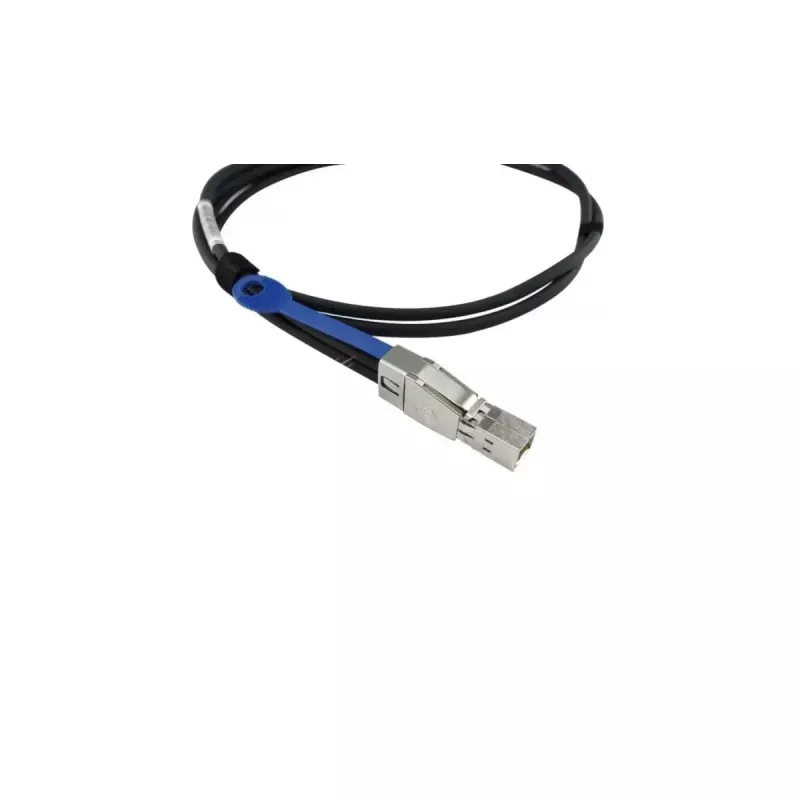

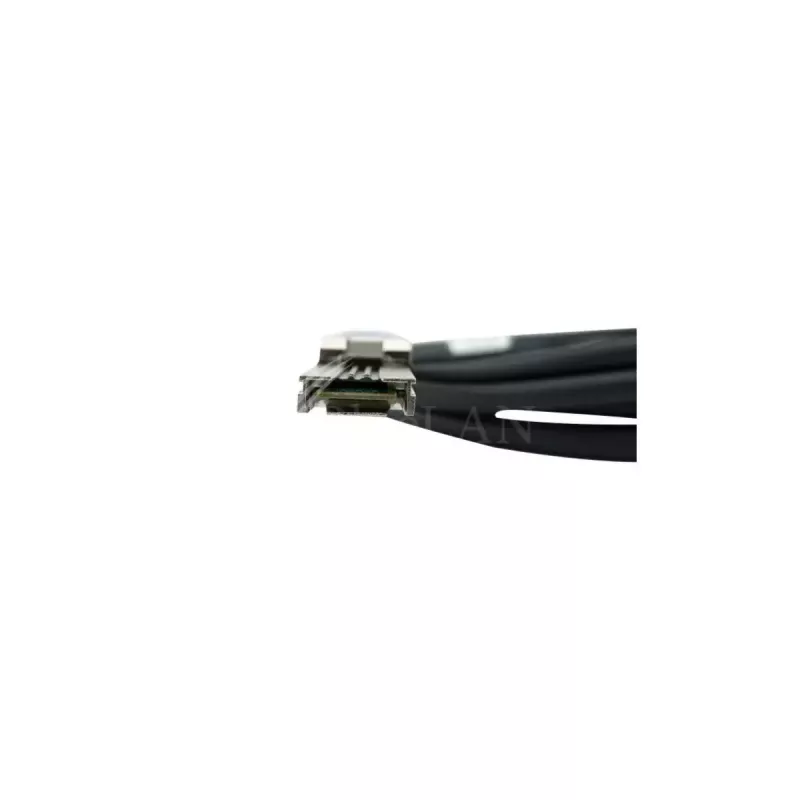

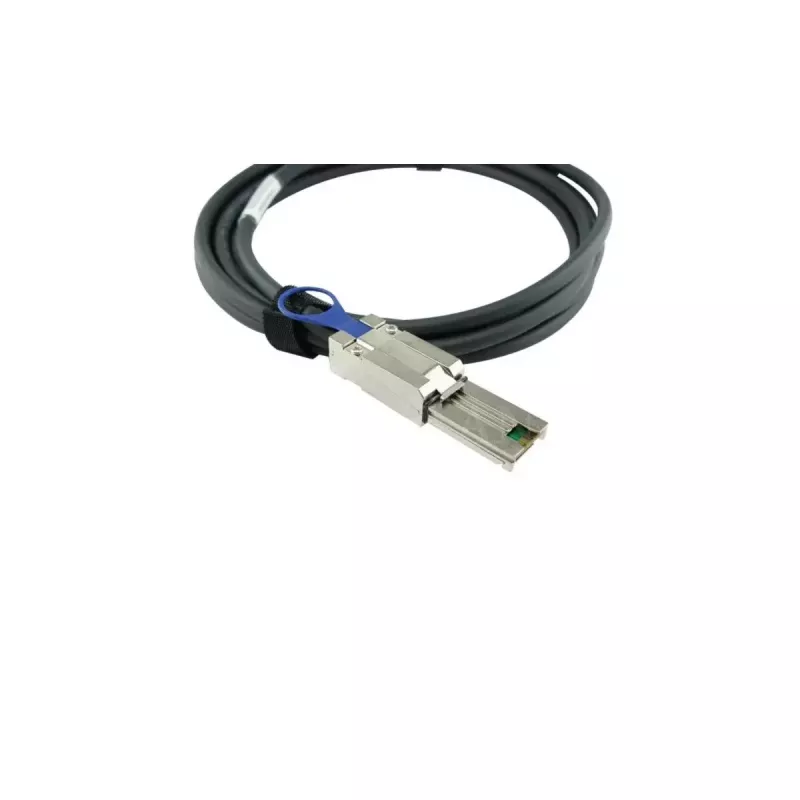

BlueOptics BL464801GN1M30-BL kabel InfiniBand/światłowodowy 1 m 4x MiniSAS-HD 4x MiniSAS

BlueOptics BL464801GN1M30-BL to hybrydowy kabel InfiniBand / światłowodowy o długości 1 m, zakończony z jednej strony wtykiem 4x MiniSAS-HD (SFF-8644), a z drugiej 4x MiniSAS (SFF-8088). Zaprojektowany do środowisk data center i korporacyjnych, ten kabel męsko-męski zapewnia kompaktowe zewnętrzne połączenie MiniSAS x4 do łączenia kontrolerów pamięci masowej, ekspanderów i urządzeń SAS na krótkich dystansach w szafie rack. Kabel obsługuje szybką łączność SAS i ma na celu zapewnienie niezawodnej transmisji sygnału dla połączeń na poziomie szafy.

Zalety

Kabel łączy złącza MiniSAS-HD i MiniSAS w jednym zespole o długości 1 m, umożliwiając bezpośrednie zewnętrzne połączenia SAS x4 między kompatybilnymi urządzeniami. Jego smukła obudowa złącza zmniejsza wymaganą przestrzeń w szafie i ułatwia prowadzenie w gęsto zabudowanych instalacjach. Jako pasywne rozwiązanie w stylu twinax MiniSAS nie wymaga dodatkowego zasilania ani aktywnych komponentów w samym kablu i nadaje się do łączy o krótkim zasięgu i dużej przepustowości. Złącza męsko-męskie zapewniają prostą instalację i szeroką kompatybilność z urządzeniami wykorzystującymi interfejsy SFF-8644 i SFF-8088.

Zastosowanie

• Łączenie kontrolerów SAS z zewnętrznymi obudowami pamięci masowej lub JBOD-ami w obrębie szaf
• Połączenia między szafami, gdzie wymagane są krótkie, szybkie połączenia SAS x4
• Połączenia serwer-pamięć masowa w centrach danych i korporacyjnych systemach pamięci masowej
• Wymiana lub przedłużanie istniejących zewnętrznych połączeń MiniSAS SFF-8088 na SFF-8644

Kluczowe specyfikacje

• Długość: 1 metr
• Typy złączy: 4× MiniSAS-HD (SFF-8644) na 4× MiniSAS (SFF-8088)
• Konfiguracja: 4x zewnętrzne hybrydowe połączenie MiniSAS x4 (styl twinax)
• Przeznaczenie: zewnętrzne połączenia SAS x4 dla pamięci masowych i serwerów
• Klasa transmisji: zaprojektowany do krótkodystansowych łączy SAS o dużej przepustowości (obsługuje protokoły SAS)

Sposób użycia

Zainstaluj kabel BlueOptics BL464801GN1M30-BL, wyrównując męskie złącza SFF-8644 i SFF-8088 z odpowiednimi portami żeńskimi w kontrolerze, adapterze hosta lub obudowie pamięci masowej i wciskając, aż złącza pewnie się osadzą. Poprowadź kabel, unikając ostrych zagięć i źródeł zakłóceń elektromagnetycznych; zachowaj długość 1 m dla optymalnej integralności sygnału. Przed włączeniem zasilania systemu sprawdź, czy urządzenia hosta i docelowe obsługują zewnętrzne interfejsy MiniSAS SFF-8644 / SFF-8088 i używane wersje protokołu SAS.

Zalecenia

Używaj tego kabla do krótkich połączeń w obrębie szafy lub między sąsiednimi szafami, gdzie odpowiednie jest kompaktowe, pasywne rozwiązanie twinax MiniSAS x4. Unikaj ekstremalnych zgięć i naprężeń mechanicznych na końcach złączy; przed włożeniem sprawdź złącza pod kątem zanieczyszczeń. W przypadku większych odległości lub aktywnego kondycjonowania sygnału wybierz odpowiedni aktywny kabel lub rozwiązanie światłowodowe certyfikowane dla wymaganej długości łącza i protokołu.
