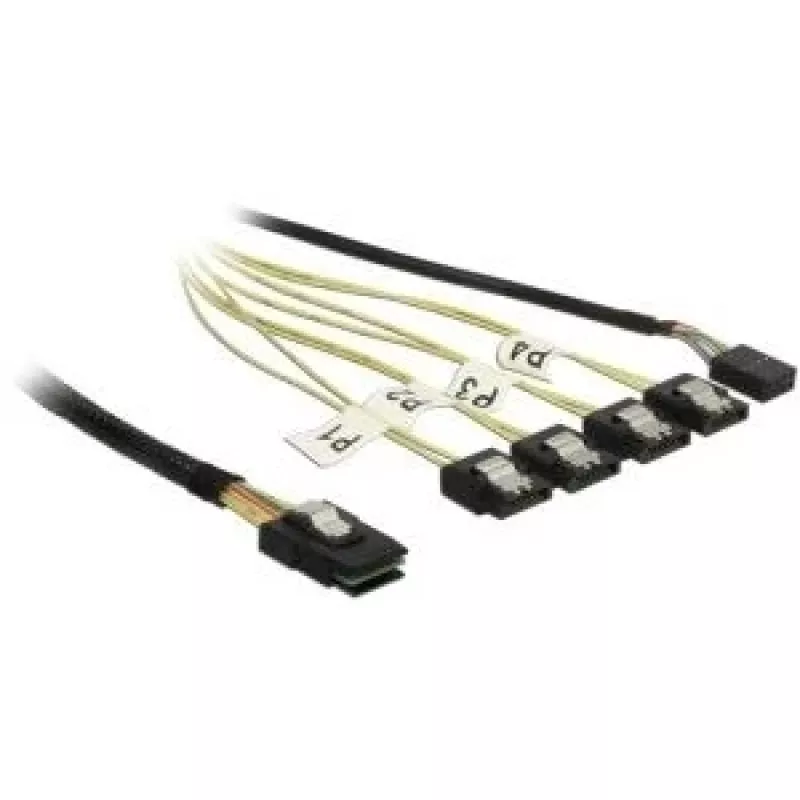

Wewnętrzny kabel Mini SAS na 4×SATA DELOCK 0.5 m — Mini SAS SFF-8087 na 4×SATA 7p, czarny/srebrny/żółty

Wewnętrzny kabel DELOCK Mini SAS na 4×SATA o długości 0,5 m posiada jedno złącze Mini SAS SFF-8087 i cztery złącza SATA 7-pin. Kabel ten służy do podłączania adaptera hosta lub backplane z portem Mini SAS do wielu napędów SATA wewnątrz komputera PC lub serwera. Kolorowe oznaczenia przewodów (czarny, srebrny, żółty) ułatwiają wizualną identyfikację poszczególnych połączeń napędów, a metalowe klipsy na wtyczkach SATA zapewniają pewne, zatrzaskowe mocowanie dla niezawodnych połączeń wewnętrznych.

Zalety

Długość 0,5 m pozwala na schludne prowadzenie kabli wewnątrz obudowy i ogranicza nadmiar okablowania w kompaktowych obudowach i chassis serwerowych. Jedno złącze Mini SAS SFF-8087 konwertuje na cztery złącza SATA 7-pin, umożliwiając łatwe podłączenie wielu napędów SATA do jednego portu SAS. Metalowe klipsy na złączach SATA zwiększają stabilność mechaniczną i zapobiegają przypadkowemu rozłączeniu podczas instalacji lub konserwacji.

Odpowiedni do

• Podłączania backplane HDD/SSD ze złączem Mini SAS SFF-8087 do kontrolera lub adaptera hosta
• Budowy lub rozbudowy macierzy RAID wykorzystujących napędy SATA za interfejsem SAS
• Rozbudowy pamięci wewnętrznej w komputerach stacjonarnych, stacjach roboczych i serwerach rack
• Połączeń kieszeni napędów i backplane hot-swap w obudowach pamięci masowej

Kluczowe specyfikacje

• Długość kabla: 0,5 m
• Złącze (koniec A): Mini SAS SFF-8087
• Złącze (koniec B): 4 × SATA 7-pin
• Kolory przewodów: czarny, srebrny, żółty
• Zatrzask w złączu SATA: metalowy klips (zatrzaskowy)
• Przeznaczenie: kabel wewnętrzny do połączeń pamięci masowej w komputerach PC i serwerach

Sposób użycia

Przed instalacją kabla wyłącz system i odłącz zasilanie sieciowe. Podłącz złącze Mini SAS SFF-8087 do odpowiedniego portu w adapterze hosta lub backplane, zachowując prawidłową orientację. Poprowadź kabel wewnątrz obudowy, unikając blokowania przepływu powietrza lub wentylatorów, a następnie podłącz każde złącze SATA 7-pin do portów napędów SATA, nasłuchując zatrzaśnięcia metalowych klipsów. Podłącz ponownie zasilanie i sprawdź, czy podłączone napędy są wykrywane przez BIOS lub kontroler RAID.

Rekomendacje

Używaj długości 0,5 m do ciasnego prowadzenia wewnętrznego; unikaj ostrych zagięć w pobliżu końcówek złączy i przymocuj kabel za pomocą opasek lub klipsów, aby zapobiec naprężeniom złączy. Przed wdrożeniem sprawdź kompatybilność adaptera hosta i backplane z połączeniami rozdzielającymi Mini SAS SFF-8087 na SATA.
