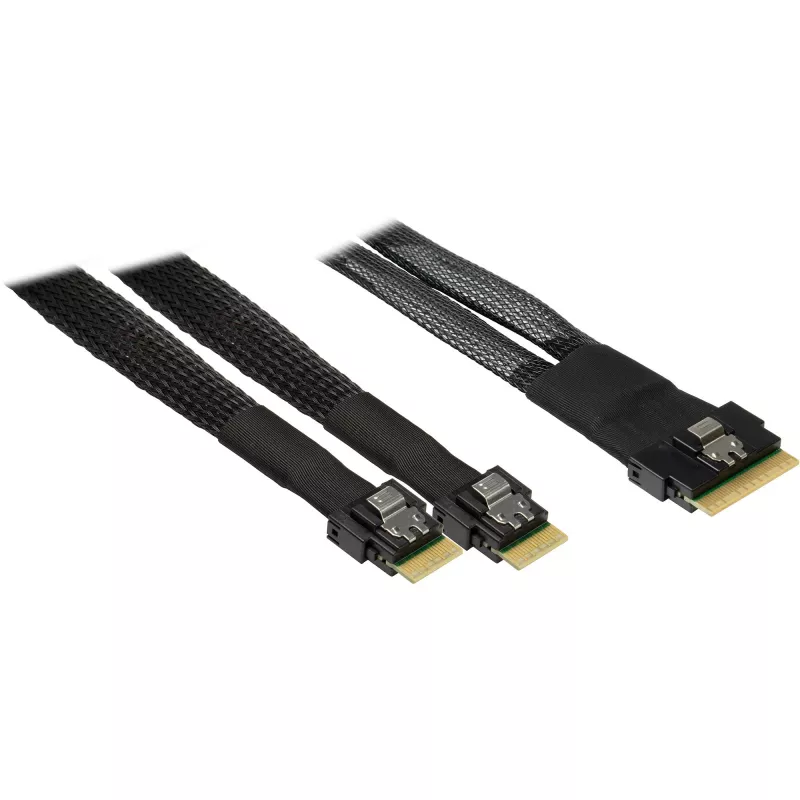

Kabel INTER-TECH SFF-8654-8i na 2× SFF-8654-4i, 70 cm, wewnętrzny kabel rozgałęźny

Kabel INTER-TECH SFF-8654-8i na 2× SFF-8654-4i, 70 cm, wewnętrzny kabel rozgałęźny to wewnętrzne szybkie łącze danych zaprojektowane do rozdzielania pojedynczego 8-liniowego połączenia SFF-8654 na dwa niezależne 4-liniowe łącza SFF-8654. Przeznaczony do użytku wewnątrz serwerów, obudów pamięci masowych i systemów rack, kabel obsługuje backplane'y i kontrolery SAS/SATA korzystające z interfejsów SFF-8654, zachowując integralność sygnału i kompaktowe prowadzenie wewnątrz obudów.

Zalety

Kabel zapewnia niezawodne wewnętrzne rozwiązanie rozgałęźne, które zmniejsza potrzebę stosowania dodatkowych adapterów lub skomplikowanego okablowania. Dzięki stałej długości 70 cm i dopasowanym parom szybkim utrzymuje jakość sygnału w konfiguracjach wieloliniowych SAS/SATA, upraszczając zarządzanie kablami w gęstych środowiskach rack. Pojedynczy kabel rozgałęźny redukuje bałagan i umożliwia prostą instalację bez zewnętrznych konwerterów.

Zastosowanie

• Łączenie pojedynczego portu kontrolera SFF-8654-8i z dwoma wejściami backplane SFF-8654-4i
• Wewnętrzne okablowanie w obudowach serwerowych i pamięci masowych 1U–4U
• Modernizacja lub porządkowanie okablowania w systemach rack w centrach danych
• Środowiska wymagające zachowania separacji linii dla urządzeń SAS/SATA

Kluczowe specyfikacje

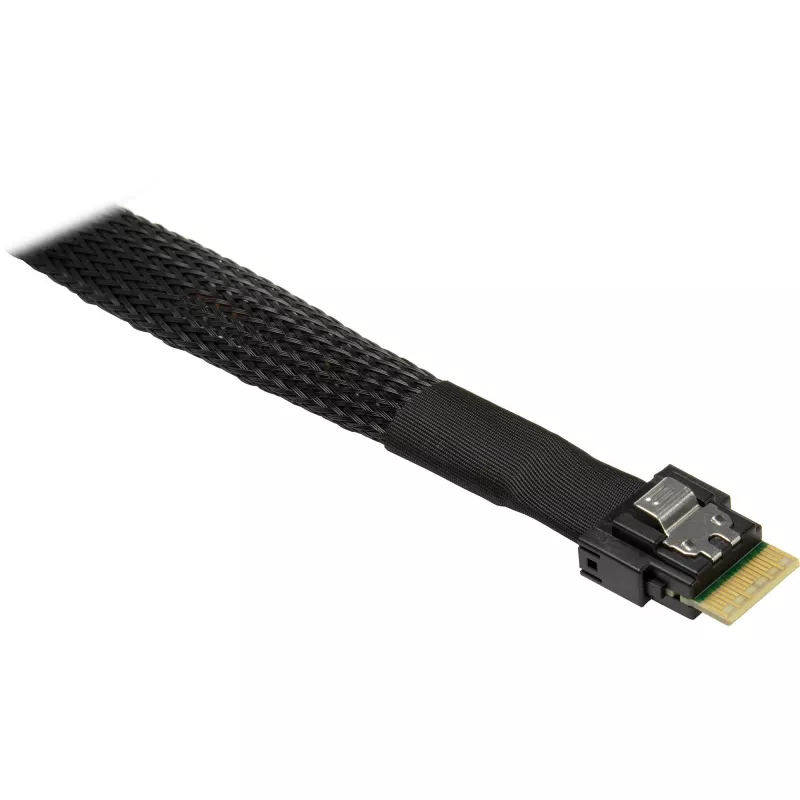

• Złącze A: SFF-8654-8i (pojedyncze 8-liniowe złącze wewnętrzne)

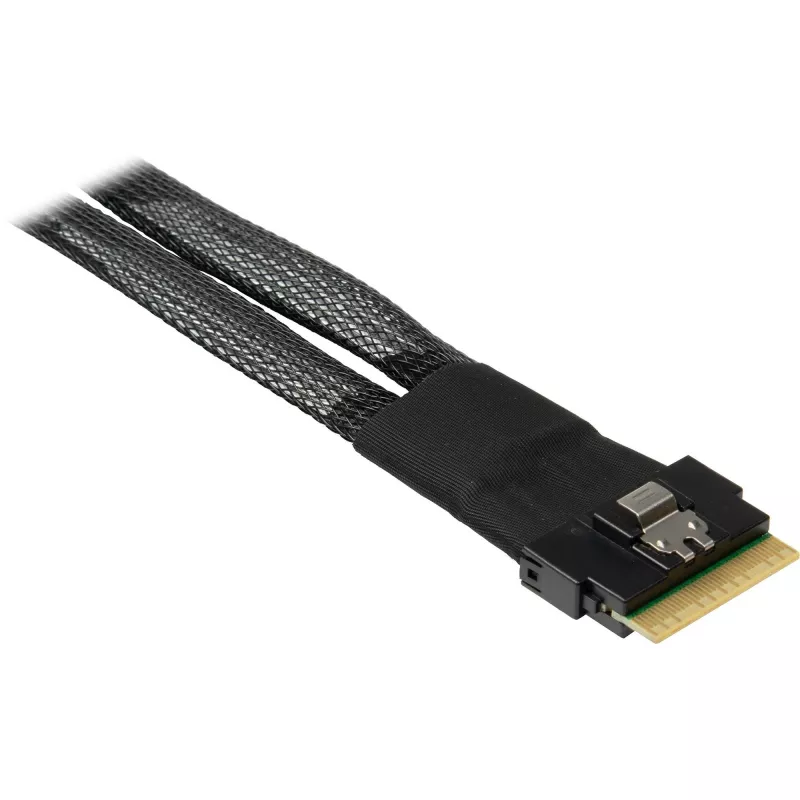

• Złącze B: 2 × SFF-8654-4i (dwa oddzielne 4-liniowe złącza wewnętrzne)
• Długość: 70 cm (stała, kabel wewnętrzny)
• Zastosowanie: Wewnętrzne szybkie rozdzielanie linii SAS/SATA
• Typ kabla: Wielożyłowy ekranowany wewnętrzny kabel danych z dopasowanymi parami
• Miejsce montażu: Wewnętrzne prowadzenie w obudowie serwera/pamięci masowej

Sposób użycia

Zainstaluj kabel w wyłączonym systemie, osadzając złącze SFF-8654-8i w odpowiednim porcie kontrolera lub hosta i prowadząc rozgałęzione końce do dwóch wejść backplane lub urządzeń SFF-8654-4i. Upewnij się, że złącza są wyrównane z gniazdami i całkowicie osadzone, aby zapewnić styk elektryczny. Prowadź kabel tak, aby unikać ostrych zagięć i zakłóceń ze strony wentylatorów lub gorących komponentów, i przymocuj go za pomocą istniejących opasek kablowych lub zacisków obudowy, aby zapobiec naprężeniom złączy. Po instalacji włącz system i sprawdź, czy obie połączone linie są rozpoznawane przez kontroler i urządzenia.

Zalecenia

Używaj tego wewnętrznego kabla rozgałęźnego tylko z kompatybilnymi portami i sprzętem SFF-8654. Unikaj nadmiernych promieni gięcia i zachowaj odstęp od źródeł wysokiej mocy lub ciepła. Aby uzyskać optymalną wydajność, postępuj zgodnie z wytycznymi dostawcy serwera lub backplane dotyczącymi wewnętrznego prowadzenia kabli i przypisywania linii oraz potwierdź ustawienia oprogramowania układowego lub kontrolera podczas dzielenia pojedynczego portu 8-liniowego na dwa cele 4-liniowe.
