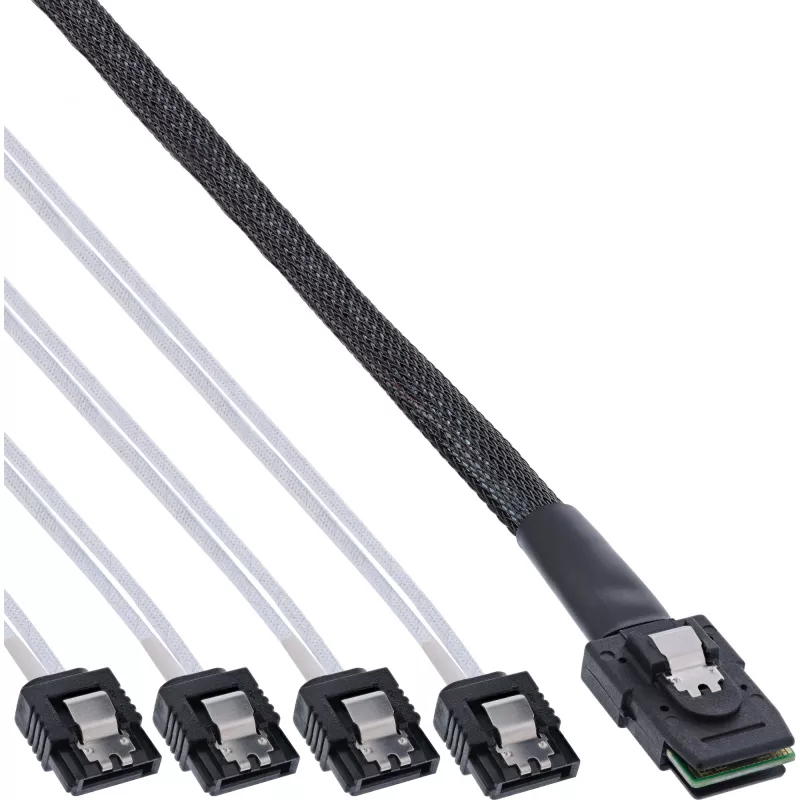

Kabel InLine SAS Mini SAS SFF8087 do 4x SATA bezpośredni OCR 1m

Kabel SAS Mini SAS SFF8087 (36-pin) do 4× SATA, przypisanie 1:1 (połączenie proste / reverse breakout, OCR) do podłączania napędów lub backplane'ów do kontrolera hosta z czterema złączami SATA. Obsługuje szybkość transferu danych do 6 Gb/s. Przed użyciem sprawdź przypisanie złączy, aby zapewnić zgodność ze sprzętem.

Zalety

Ten kabel Mini SAS SFF-8087 do 4× SATA zapewnia rozwiązanie jednokablowe do podłączenia portu hosta SAS do maksymalnie czterech urządzeń SATA z przypisaniem pinów 1:1 (reverse). Kabel obsługuje standardową sygnalizację SATA 6 Gb/s, redukuje bałagan kablowy, zastępując wiele pojedynczych przebiegów SATA, i nadaje się do zastosowań w szafach rack i serwerach, gdzie wymagane jest niezawodne połączenie backplane lub bezpośrednie podłączenie napędów.

Zastosowanie

• Podłączanie kontrolera SAS do maksymalnie czterech napędów SATA (reverse breakout)
• Łączenie wewnętrznych backplane'ów napędów z hostem z czterema złączami SATA, gdy wymagane jest przypisanie reverse
• Okablowanie w obudowach serwerów i pamięci masowych, gdzie dostępny jest port Mini SAS SFF-8087

Kluczowe specyfikacje

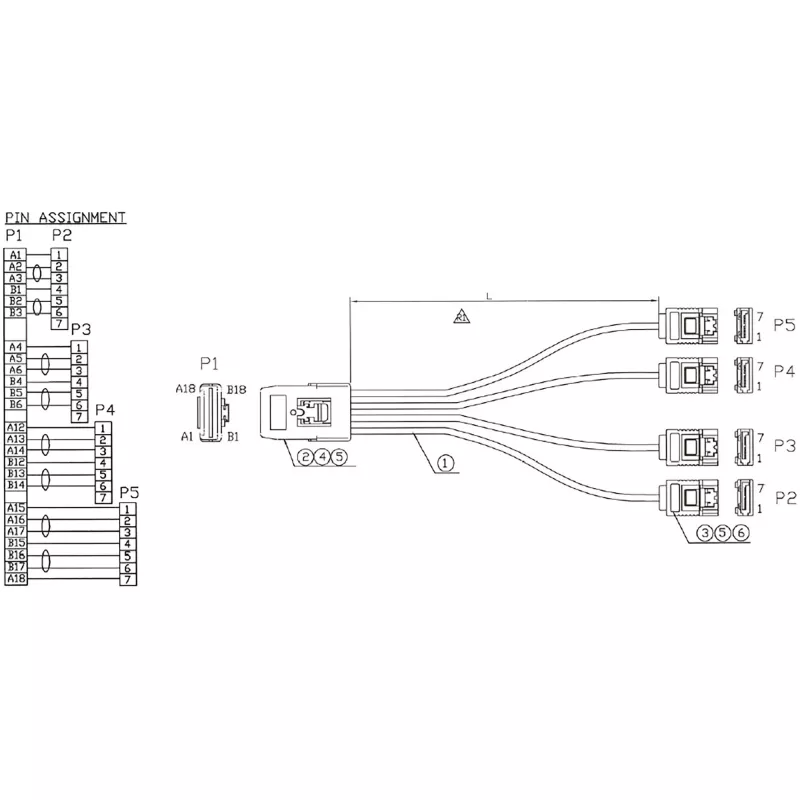

• Złącze A: Mini SAS SFF-8087 (36-pin)
• Złącze B: 4 × SATA (proste przypisanie 1:1, reverse breakout / OCR)
• Długość: 1 m
• Szybkość transmisji danych: do 6 Gb/s na linię (SATA III)
• Producent: InLine, MPN: 27620B, EAN: 4043718217830

Sposób użycia

Zlokalizuj port Mini SAS SFF-8087 na kontrolerze hosta i złącza SATA na napędach lub backplane. Podłącz końcówkę SFF-8087 do portu hosta SAS, a cztery wtyczki SATA do odpowiednich gniazd SATA napędu lub backplane. Przed włączeniem systemu upewnij się, że wszystkie złącza są prawidłowo osadzone. Sprawdź, czy kontroler hosta i urządzenia docelowe obsługują przypisanie reverse (1:1) breakout; w przeciwnym razie użyj wariantu crossover (forward), jeśli jest wymagany.

Zalecenia

Przed instalacją potwierdź wymagane przypisanie pinów (reverse vs. forward breakout) u producenta sprzętu lub w instrukcji serwisowej. Użycie nieprawidłowego przypisania może uniemożliwić prawidłowe wykrycie lub powodować problemy z połączeniem. Ostrożnie obchodź się ze złączami, aby nie wygiąć pinów, i zapewnij bezpieczne, w pełni osadzone połączenia.
