Kabel InLine SAS Mini SAS SFF8087 do 4x SATA bezpośredni OCR 0,75 m

Kabel InLine Mini SAS SFF8087 do 4x SATA (0,75 m, czerwony) zapewnia bezpośrednie połączenie 1:1 z portu Mini SAS do czterech urządzeń SATA. Obsługuje transfer danych do 6 Gb/s i jest przeznaczony do podłączania napędów lub backplane’ów do kontrolera hosta z czterema złączami SATA. Kabel wykorzystuje okablowanie reverse breakout (przelotowe / OCR); przed użyciem upewnij się, że przypisanie złączy odpowiada Twojemu sprzętowi.

Zalety

Ten kabel Mini SAS SFF8087 do 4x SATA oferuje kompaktową długość 0,75 m i wyraźnie widoczny czerwony płaszcz ułatwiający identyfikację. Obsługuje do 6 Gb/s na kanał dla urządzeń SATA i zapewnia przypisanie jeden-do-jednego (1:1) dla niezawodnych, przewidywalnych połączeń między portem Mini SAS a czterema urządzeniami SATA. Okablowanie reverse breakout eliminuje potrzebę stosowania dodatkowych adapterów, gdy kontroler hosta i podłączone urządzenia wymagają przypisania przelotowego.

Zastosowanie

• Podłączanie portów hosta Mini SAS SFF8087 do maksymalnie czterech napędów SATA
• Bezpośrednie okablowanie napędów SATA do kompatybilnych backplane’ów lub kieszeni na dyski
• Instalacje serwerowe i pamięci masowej, gdzie wymagane jest przypisanie 1:1 (reverse breakout)
• Obudowy pamięci masowej o dużej gęstości i konfiguracje RAID z kompatybilnym okablowaniem kontrolera

Kluczowe specyfikacje

• Złącze A: Mini SAS SFF-8087 (36-pinowe)
• Złącze B: 4 × wtyki danych SATA
• Długość: 0,75 m

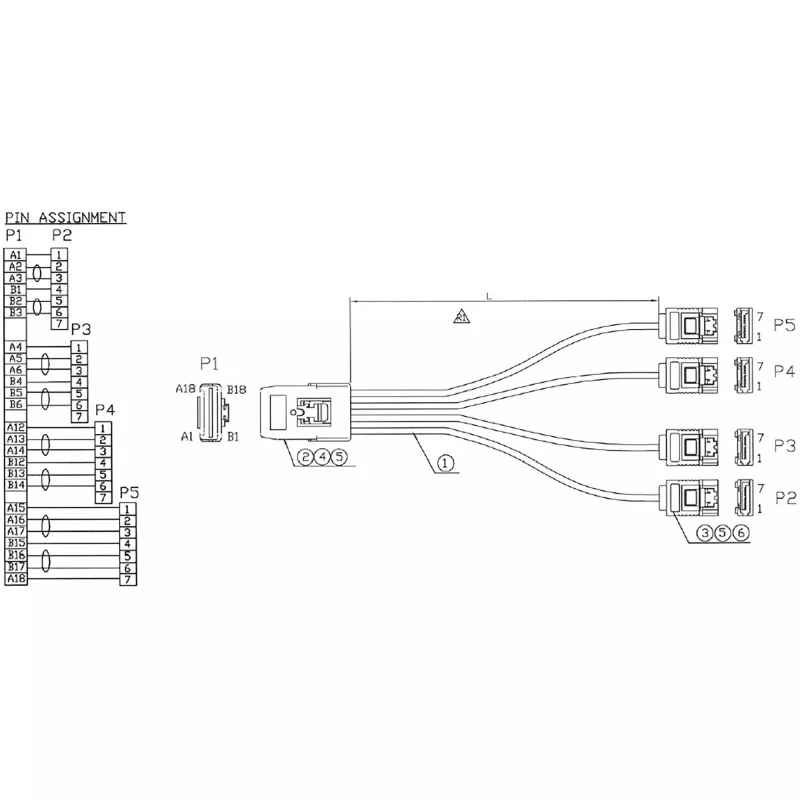

• Okablowanie: przypisanie 1:1 (reverse breakout / przelotowe / OCR)
• Maksymalna przepustowość: 6 Gb/s na kanał SATA
• Kolor: czerwony
• Producent: InLine, MPN: 27620A, EAN: 4043718113637

Sposób użycia

Podłącz wtyk Mini SAS SFF-8087 do kontrolera hosta lub portu Mini SAS w backplane, a cztery wtyki SATA do urządzeń SATA lub złączy SATA hosta zgodnie z wymaganym przypisaniem. Przed włączeniem zasilania sprawdź, czy system oczekuje okablowania reverse breakout (kontroler SAS do napędów SATA). Poprowadź kabel unikając ostrych zagięć i zabezpiecz go, aby zapobiec naprężeniom złączy.

Zalecenia

Potwierdź przypisanie kabla w dokumentacji sprzętu: jeśli Twój sprzęt wymaga przypisania skrośnego (forward, OCF) zamiast reverse breakout, użyj odpowiedniego kabla (np. InLine 27610). Tylko prawidłowe przypisanie zapewnia właściwą łączność między kontrolerem a napędami.
