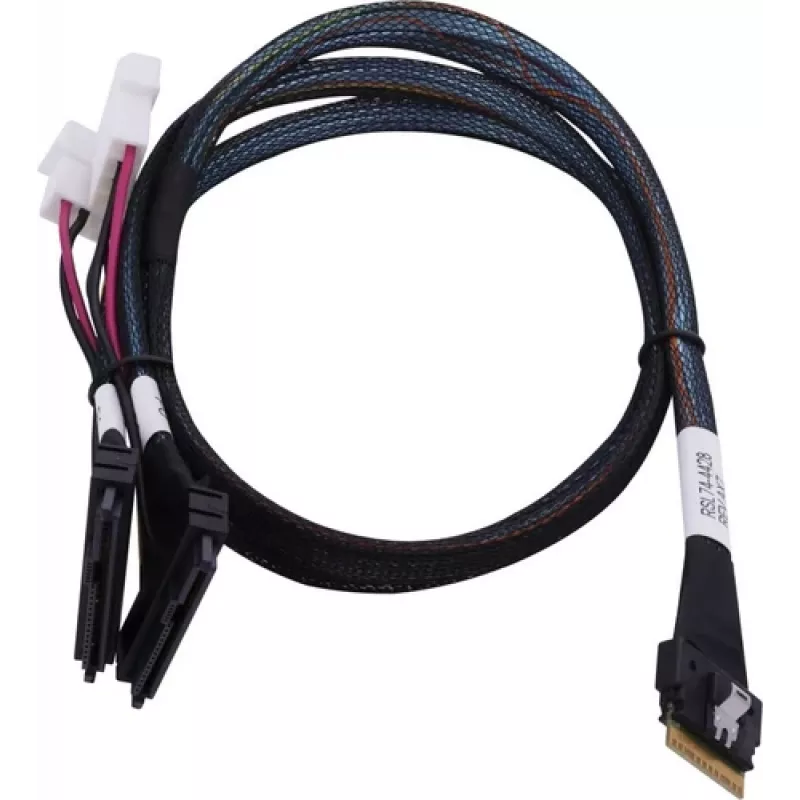

Kabel SAS ADAPTEC Microchip Technology 2305500-R SlimSAS ×8 do 2×2SFF-8639 U.2, 0,8 m, czarny

ADAPTEC Microchip Technology 2305500-R to wewnętrzny kabel SlimSAS ×8 (SFF-8654) do podwójnego SFF-8639 (U.2) 2×2SFF-8639, zaprojektowany do krótkich połączeń wewnętrznych w serwerach i systemach pamięci masowej. O długości 0,8 m i w kolorze czarnym, kabel zapewnia bezpośrednią ścieżkę łączności obsługującą urządzenia trójtrybowe SAS, SATA i NVMe, umożliwiając połączenie jednego interfejsu hosta SlimSAS ×8 z dwoma napędami U.2 lub portami backplane. Jest przeznaczony do użytku z kontrolerami SAS, adapterami RAID i HBA, gdzie wymagane jest kompaktowe, niezawodne łącze wewnętrzne.

Zalety

Ten kabel SlimSAS ×8 do podwójnego U.2 oferuje kompaktowe, fabrycznie zakończone rozwiązanie, które zmniejsza potrzebę stosowania płytek adapterowych lub skomplikowanego prowadzenia kabli wewnątrz obudowy. Jego trójtrybowa konstrukcja zapewnia kompatybilność z urządzeniami pamięci masowej SAS, SATA i NVMe za pomocą tego samego standardu połączeń, upraszczając konfiguracje sprzętowe. Długość 0,8 m jest odpowiednia do typowych układów wewnętrznych serwerów, a proste złącza na obu końcach zapewniają przewidywalne dopasowanie i wyrównanie podczas instalacji.

Zastosowanie

• Łączenie kontrolerów SAS lub adapterów RAID/HBA z napędami U.2 (SFF-8639) lub backplane'ami wewnątrz serwerów
• Krótkie łącza wewnętrzne w zatokach pamięci masowej serwerów rack i tower
• Konfiguracje pamięci masowej z bezpośrednim podłączeniem, które wymagają dostępu do urządzeń NVMe, SATA lub SAS przez interfejs SlimSAS ×8

Kluczowe specyfikacje

• Typ kabla: Wewnętrzny SlimSAS ×8 (SFF-8654) do podwójnego SFF-8639 (U.2)
• Obsługiwane protokoły: SAS, SATA, NVMe (trójtrybowy)
• Orientacja złączy: Prosty SlimSAS ×8 po stronie hosta; dwa proste SFF-8639 (U.2) po stronie urządzenia
• Długość: 0,8 m
• Kolor: Czarny
• Zastosowanie: Bezpośrednio podłączana łączność wewnętrzna serwer/pamięć masowa

Instrukcja użytkowania

Wyłącz system i zastosuj standardowe środki ostrożności chroniące przed wyładowaniami elektrostatycznymi (ESD) przed instalacją. Poprowadź kabel wewnątrz obudowy, tak aby nie blokował przepływu powietrza ani nie kolidował z innymi komponentami. Włóż złącze SlimSAS ×8 (SFF-8654) do kompatybilnego gniazda kontrolera lub adaptera, a następnie podłącz dwa złącza SFF-8639 (U.2) do napędów U.2 lub portów backplane, upewniając się, że każde złącze jest bezpiecznie i stabilnie osadzone. Po wykonaniu połączeń sprawdź wykrywanie napędów w oprogramowaniu sprzętowym serwera lub systemie operacyjnym i przywróć zasilanie.

Zalecenia

Używaj tego kabla tylko do krótkich połączeń wewnętrznych; unikaj nadmiernego zginania i utrzymuj promień gięcia w granicach zalecanych przez producenta, aby zachować integralność sygnału. Upewnij się, że kontroler hosta i napędy są kompatybilne z interfejsami trójtrybowymi U.2 oraz że oprogramowanie sprzętowe i sterowniki obsługują tryby NVMe lub SAS zgodnie z wymaganiami.
