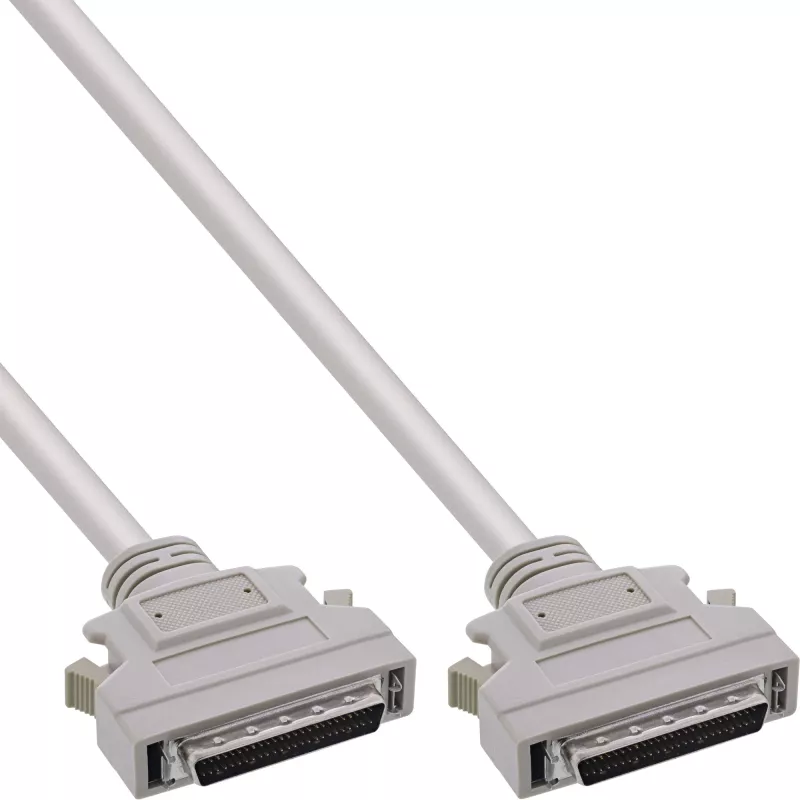

InLine SCSI II Kabel 50 Pin Mini D-sub męski / męski 1m beżowy

Kabel InLine SCSI II 50-pin Mini D-sub męski/męski, 1 m, beżowy jest przeznaczony do podłączania zewnętrznych urządzeń SCSI-2 do kontrolerów hosta SCSI. Wykorzystuje 50-pinowe złącze Mini D-sub na obu końcach z gęstym rozmieszczeniem pinów i mechanizmem blokady zaciskowej zamiast śrub. Kabel ma przypisanie pinów 1:1 ze skręconymi parami i pojedynczym ekranem foliowym, aby wspierać niezawodne zewnętrzne połączenia SCSI.

Zalety

Konfiguracja 50-pinowego Mini D-sub męski-do-męskiego umożliwia bezpośrednie połączenia SCSI-2 między kontrolerami hosta a urządzeniami zewnętrznymi. Gęste rozmieszczenie pinów i blokada zaciskowa zapewniają kompaktowe złącze z prostym, beznarzędziowym mocowaniem. Przypisanie 1:1 ze skręconymi parami redukuje przesłuchy między liniami sygnałowymi, a pojedyncze ekranowanie foliowe oferuje podstawową ochronę przed zakłóceniami elektromagnetycznymi w typowych zewnętrznych konfiguracjach SCSI.

Nadaje się do

• Podłączania zewnętrznych peryferiów SCSI-2 do kontrolerów hosta SCSI
• Starszych macierzy pamięciowych i skanerów wykorzystujących interfejsy 50-pinowe Mini D-sub
• Krótkich zewnętrznych tras kablowych SCSI do 1 metra

Kluczowe specyfikacje

• Złącze: 50-pinowe Mini D-sub (męski/męski)
• Długość: 1 m
• Rozstaw pinów: HD (wysoka gęstość)
• Mocowanie: blokada zaciskowa (bez śrub)
• Okablowanie: przypisanie 1:1 ze skręconymi parami
• Ekranowanie: pojedynczy ekran foliowy
• Kolor: beżowy
• Standard: SCSI-2 (zewnętrzny)

Sposób użycia

Wyrównaj każde 50-pinowe złącze Mini D-sub z odpowiednim zewnętrznym portem SCSI na kontrolerze hosta i urządzeniu peryferyjnym. Włóż wtyczki do końca i zaciśnij blokady zaciskowe, aby zabezpieczyć połączenie; nie są wymagane śrubokręty. Upewnij się, że urządzenia i kontroler hosta są wyłączone podczas podłączania lub odłączania, aby uniknąć problemów elektrycznych. Poprowadź kabel, unikając ostrych zagięć i, jeśli to możliwe, trzymaj go z dala od kabli wysokoprądowych lub hałaśliwych elektromagnetycznie.

Zalecenia

Dla niezawodnego działania należy używać kabla do krótkich zewnętrznych połączeń SCSI-2 (do 1 m) oraz zapewnić prawidłowe uziemienie i terminację urządzeń zgodnie z instrukcjami kontrolera SCSI i urządzeń peryferyjnych.
