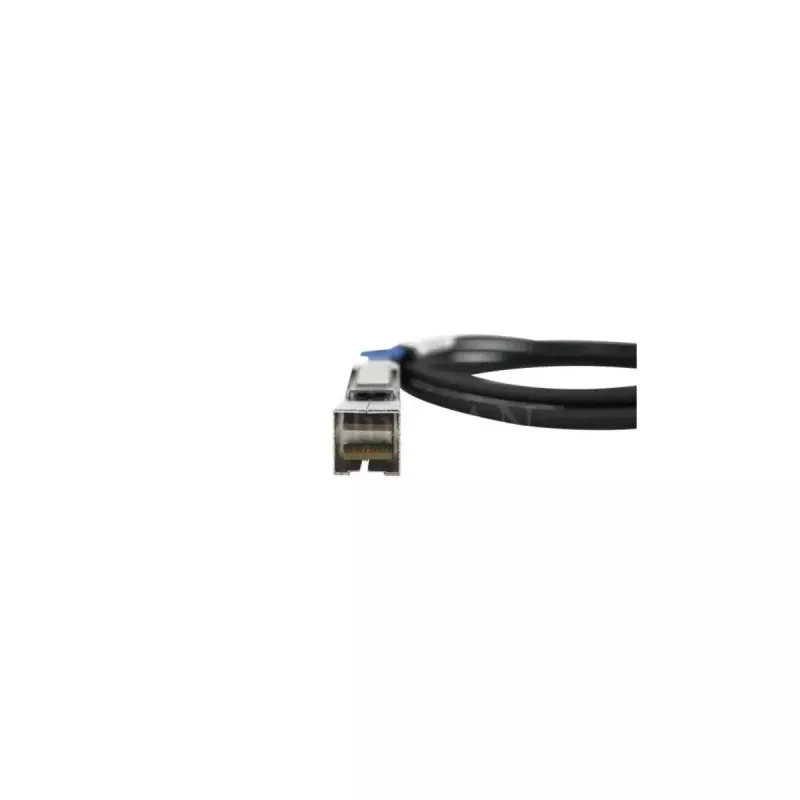

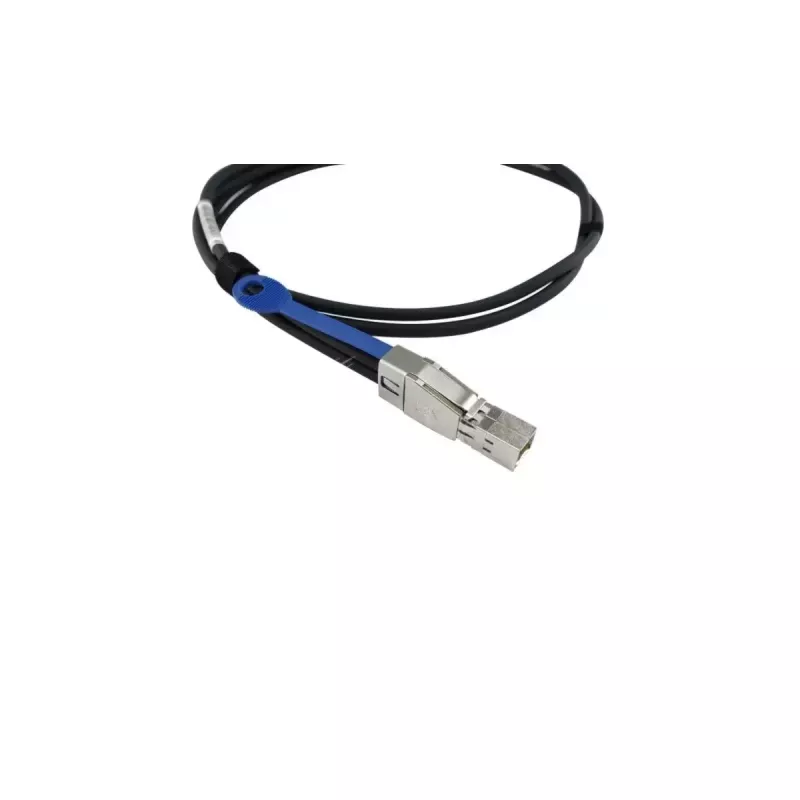

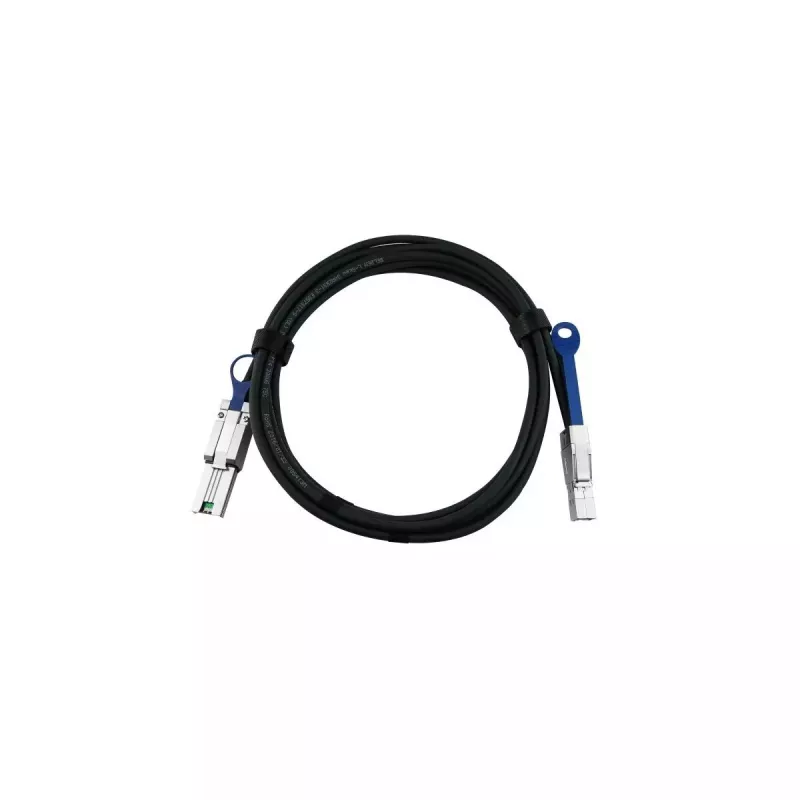

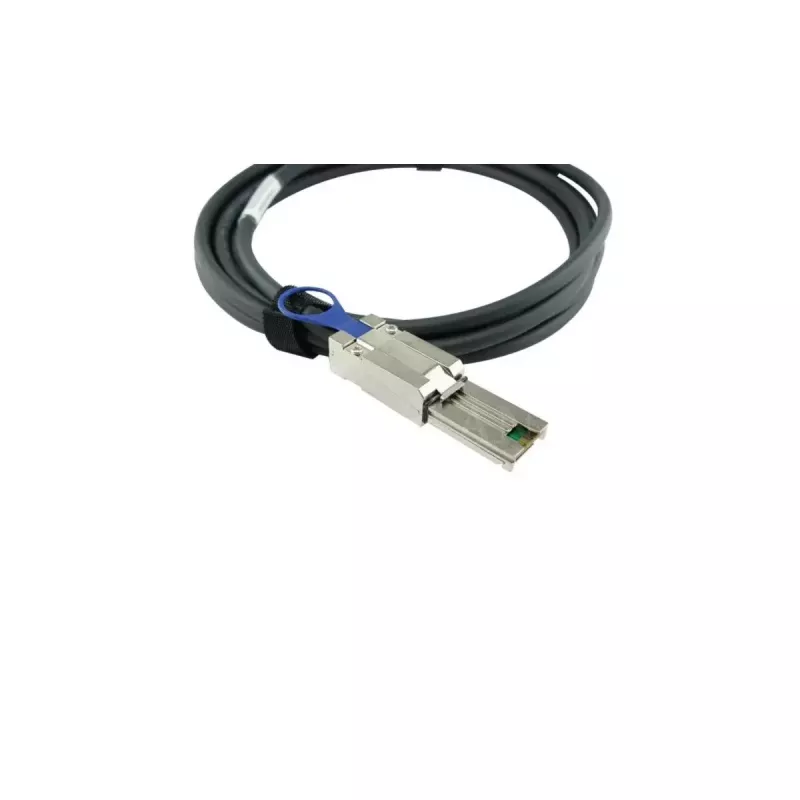

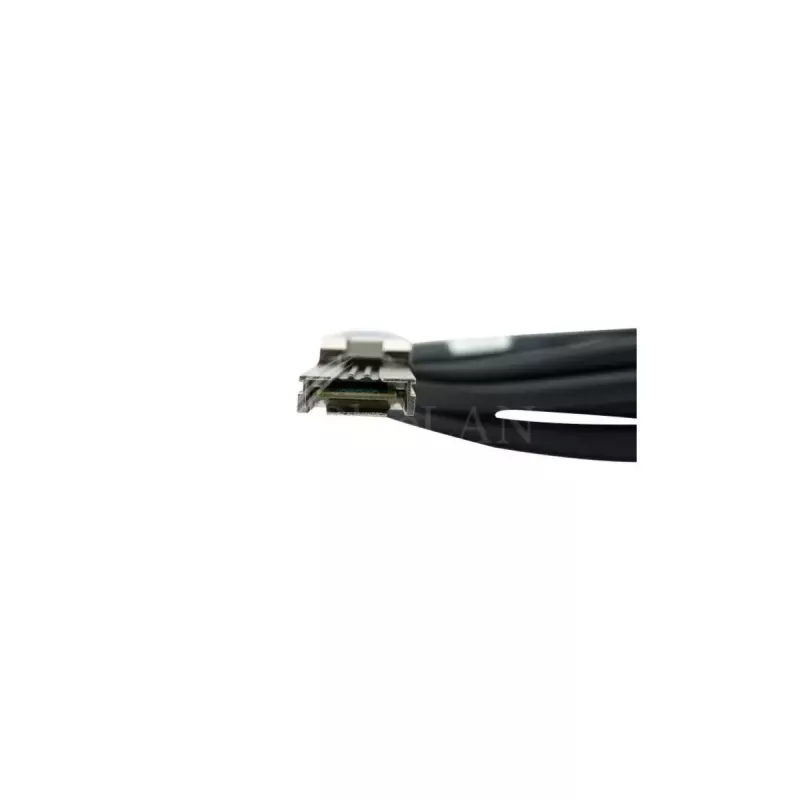

BlueOptics CBL-SFF8644-8088-50M-BL Kabel światłowodowy InfiniBand 5 m 4x Mini-SAS 4x Mini-SAS HD

BlueOptics CBL-SFF8644-8088-50M-BL to hybrydowy kabel światłowodowy InfiniBand/Mini-SAS o długości 5 m ze złączami 4x Mini-SAS HD (SFF-8644) na 4x Mini-SAS (SFF-8088). Przeznaczony jest do szybkich łączy danych w środowiskach szaf rackowych oraz połączeń na krótkie odległości między sąsiednimi szafami lub obudowami pamięci masowych. Kabel obsługuje połączenia SAS o dużej gęstości i nadaje się do łączenia kontrolerów SAS, płyt montażowych (backplane) oraz urządzeń pamięci masowej, gdzie wymagane są kompaktowe złącza i niezawodna przepustowość danych.

Zalety

Ten hybrydowy kabel Mini-SAS oferuje kompaktową konstrukcję złączy, która zmniejsza zapotrzebowanie na miejsce w szafie, umożliwiając jednocześnie wielotorową transmisję danych. Jest w pełni zgodny z interfejsami mechanicznymi i elektrycznymi zdefiniowanymi przez MSA, co zapewnia kompatybilność z urządzeniami zgodnymi z tymi samymi standardami. Pasywna konstrukcja eliminuje aktywne komponenty w samym kablu, co przyczynia się do niskiego zużycia energii i zmniejszonej awaryjności. Kabel jest produkowany z użyciem komponentów od uznanych producentów, aby zapewnić trwałość i stałą wydajność w centrach danych oraz środowiskach obliczeniowych o wysokiej wydajności.

Zastosowanie

• Łączenie obudów pamięci masowej SAS z kontrolerami i ekspanderami w systemach rack
• Połączenia na krótkie odległości między sąsiednimi szafami lub w obrębie tej samej szafy
• Konfiguracje serwerów i pamięci masowych o dużej gęstości wymagające połączeń Mini-SAS HD na Mini-SAS
• Środowiska wymagające zgodnych ze standardami połączeń wzajemnych w celu zapewnienia interoperacyjności

Kluczowe specyfikacje

• Długość kabla: 5 metrów
• Konfiguracja złączy: 4x Mini-SAS HD (SFF-8644) na 4x Mini-SAS (SFF-8088)
• Liczba torów: 4x (x4 tory na złącze)
• Protokół transmisji: SAS (obsługuje typowe szybkości transmisji danych SAS, w tym 3 Gb/s i 6 Gb/s)
• Konstrukcja: pasywny kabel twinax/hybrydowy odpowiedni do szybkich łączy krótkiego zasięgu
• Orientacja złączy: wtyki męskie zewnętrzne Mini-SAS i Mini-SAS HD

Sposób użycia

Zainstaluj kabel, wyrównując każde złącze z odpowiednim portem Mini-SAS HD (SFF-8644) lub Mini-SAS (SFF-8088) w kontrolerze pamięci masowej, płycie montażowej lub urządzeniu, a następnie wciśnij, aż złącze pewnie się osadzi. Upewnij się, że oba końce są kompatybilne z portami urządzenia i że złącza są wolne od zanieczyszczeń przed połączeniem. Poprowadź kabel tak, aby uniknąć ostrych zagięć i naprężeń mechanicznych; zachowaj zalecany promień gięcia i przymocuj kabel odpowiednimi opaskami lub prowadnicami, aby zapobiec naprężeniom złączy.

Zalecenia

Aby zapewnić niezawodne działanie, używaj tego kabla do połączeń wewnątrz szaf lub między sąsiednimi szafami, sprawdź, czy urządzenia obsługują zamierzoną szybkość transmisji danych SAS, i unikaj środowisk o nadmiernych wibracjach lub ekstremalnych temperaturach. Okresowo sprawdzaj złącza pod kątem zużycia i wymień kabel, jeśli złącza wykazują uszkodzenia fizyczne.
