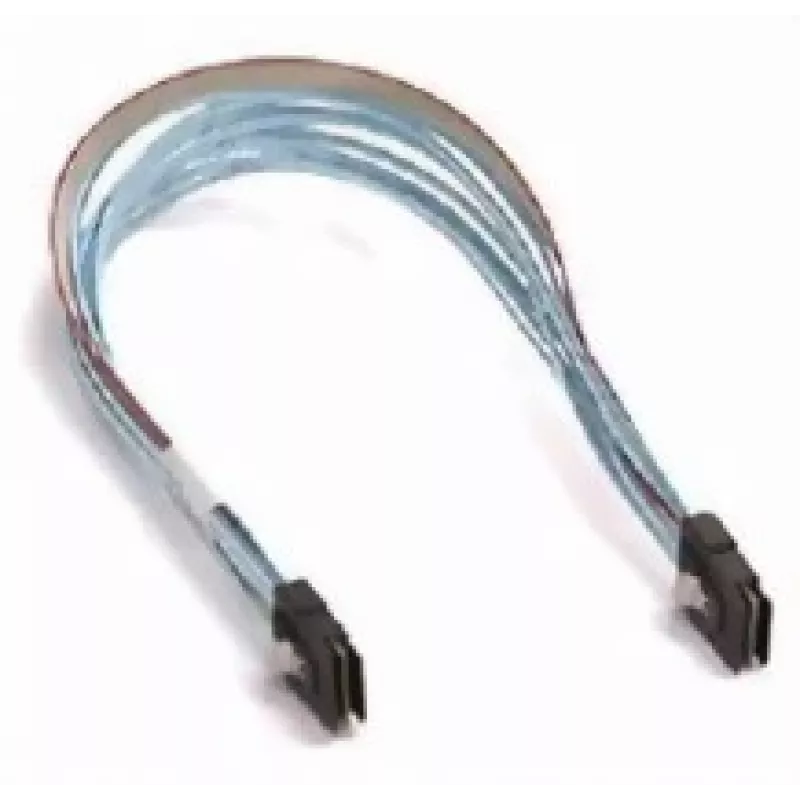

Kabel SAS Supermicro CBL-0421L 0,54 m SFF-8087 na SFF-8087

Kabel Supermicro CBL-0421L to wewnętrzny kabel Serial Attached SCSI (SAS) ze złączami SFF-8087 na obu końcach i długością 0,54 m (około 1,8 stopy). Zaprojektowany do użytku wewnątrz serwerów rack, macierzy pamięci masowych i obudów serwerowych, ten krótki wielotorowy łącznik SAS umożliwia bezpośrednie połączenia między płytami montażowymi SAS, kontrolerami RAID i adapterami hosta. Kabel obsługuje wielotorowe linie SAS poprzez 36-pinowe złącza mini wielotorowe SFF-8087 i jest przeznaczony do kompaktowych wdrożeń wewnętrznych, gdzie wymagane jest niezawodne, oszczędzające miejsce połączenie SAS.

Zalety

Kabel zapewnia kompaktowy, znormalizowany interfejs SFF-8087 dla wielotorowych połączeń SAS, redukując straty sygnału przy krótkim trasowaniu wewnętrznym i zachowując kompatybilność z komponentami serwerowymi i pamięci masowej, które akceptują 36-pinowe złącza mini wielotorowe. Jego krótka długość ułatwia zarządzanie kablami w gęsto upakowanych obudowach i minimalizuje nadmiar okablowania, które może blokować przepływ powietrza. Zaprojektowany, aby spełniać typowe wymagania połączeń serwerowych, kabel pomaga zachować integralność ścieżki danych między kontrolerami a płytami montażowymi.

Zastosowanie

• Łączenie kontrolerów SAS RAID z wewnętrznymi płytami montażowymi SAS w serwerach rack
• Podłączanie adapterów hosta do obudów dysków pamięci masowej i modułów JBOD
• Krótkie połączenia wewnętrzne w obudowach serwerów kasetowych lub do montażu w racku
• Aktualizacja lub wymiana zużytych wewnętrznych połączeń SAS w macierzach pamięci masowej

Kluczowe specyfikacje

• Typ złącza: SFF-8087 (36-pinowe mini wielotorowe) na obu końcach
• Długość: 0,54 m (około 1,8 stopy)
• Zastosowanie kabla: Wewnętrzna transmisja danych wielotorowych SAS
• Kompatybilność: Zaprojektowany do sprzętu serwerowego i pamięci masowej, który akceptuje wewnętrzne interfejsy SAS SFF-8087
• Środowisko aplikacji: Serwery rack, macierze pamięci masowej, obudowy dysków i systemy JBOD

Jak używać

Przed instalacją wyłącz serwer lub system pamięci masowej i przestrzegaj zasad ochrony przed wyładowaniami elektrostatycznymi (ESD). Poprowadź kabel Supermicro CBL-0421L wewnątrz obudowy, unikając blokowania wentylatorów lub ścieżek przepływu powietrza. Dopasuj każde złącze SFF-8087 do odpowiedniego 36-pinowego wewnętrznego portu SAS na kontrolerze lub płycie montażowej i delikatnie dociśnij, aż złącze zostanie osadzone. Sprawdź, czy złącza są stabilnie umieszczone i upewnij się, że kabel nie jest skręcony ani zgięty. Po instalacji włącz system i potwierdź wykrywanie urządzeń w interfejsie zarządzania kontrolerem lub pamięcią masową.

Zalecenia

Używaj tego krótkiego kabla SFF-8087 do połączeń wewnętrznych, gdzie wymagana jest minimalna długość kabla dla zachowania integralności sygnału i uporządkowanego prowadzenia kabli. Unikaj ostrych zgięć i nadmiernego naprężenia; zachowaj środki ostrożności ESD podczas obsługi. W systemach wymagających połączeń zewnętrznych lub innych typów złączy wybierz odpowiedni kabel lub adapter dopasowany do interfejsu systemu.
