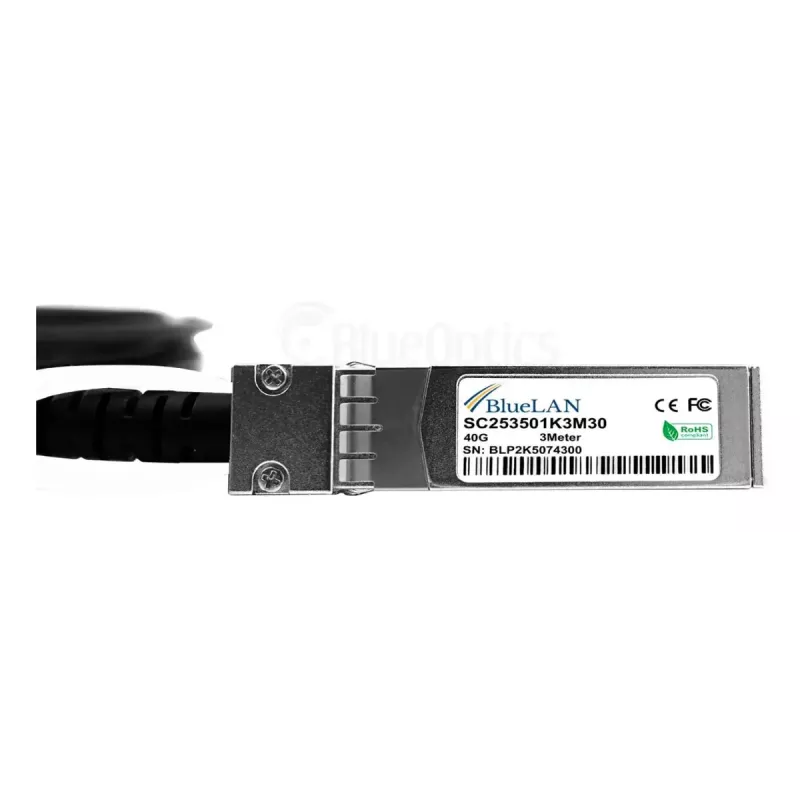

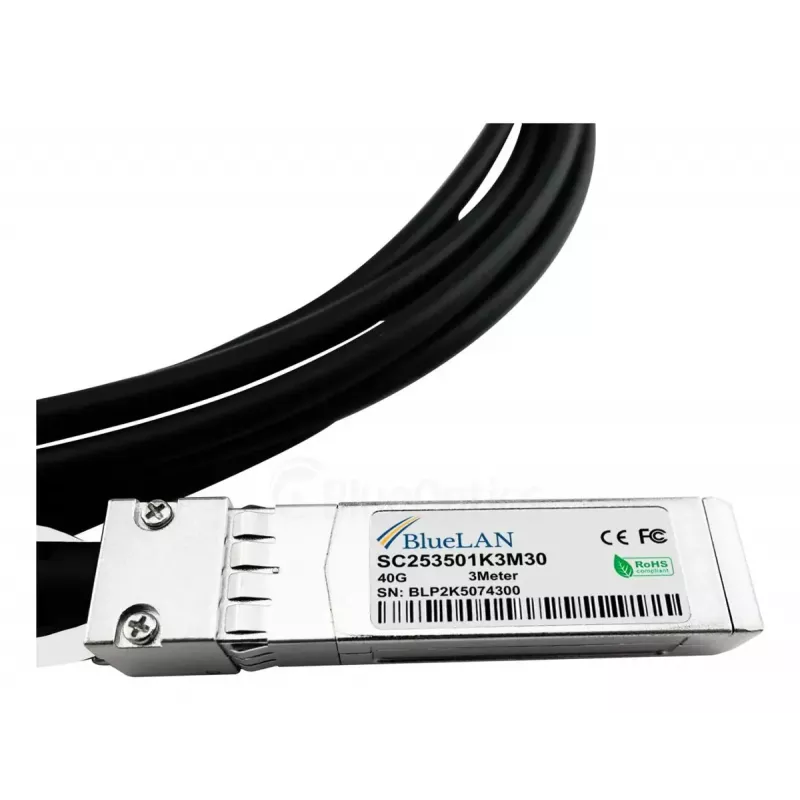

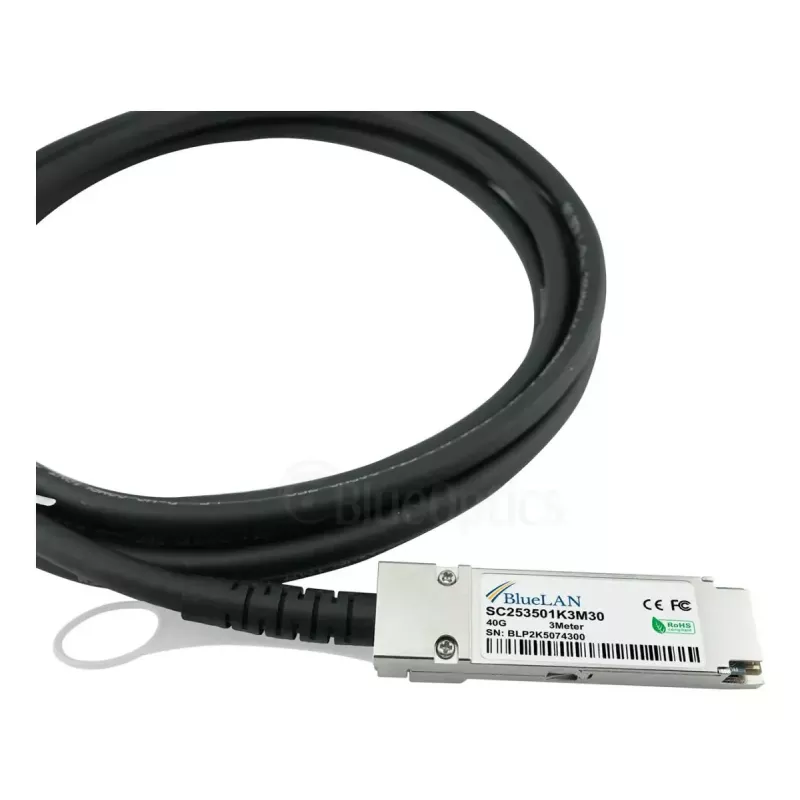

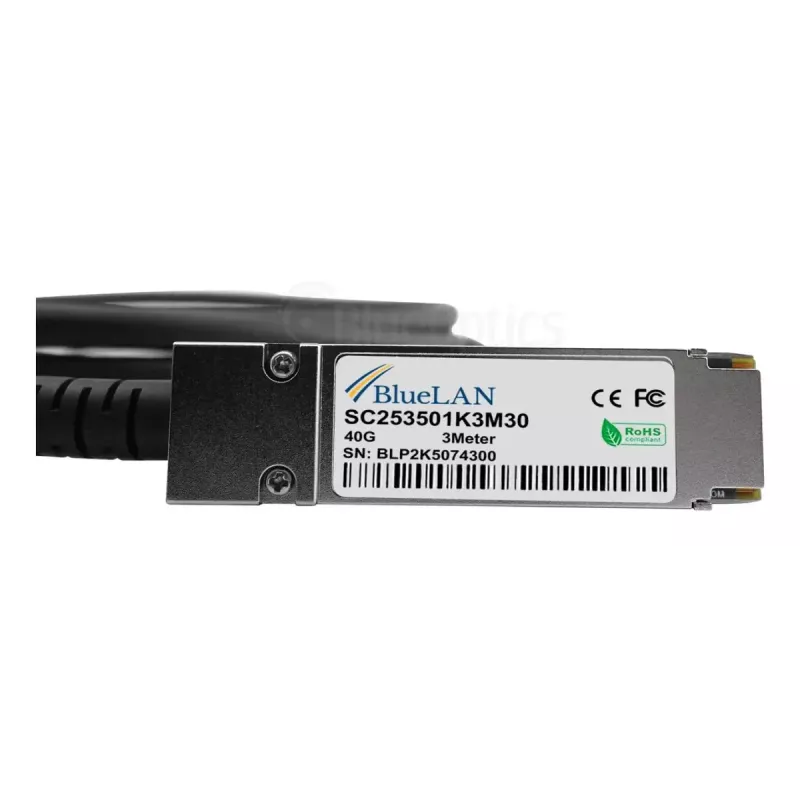

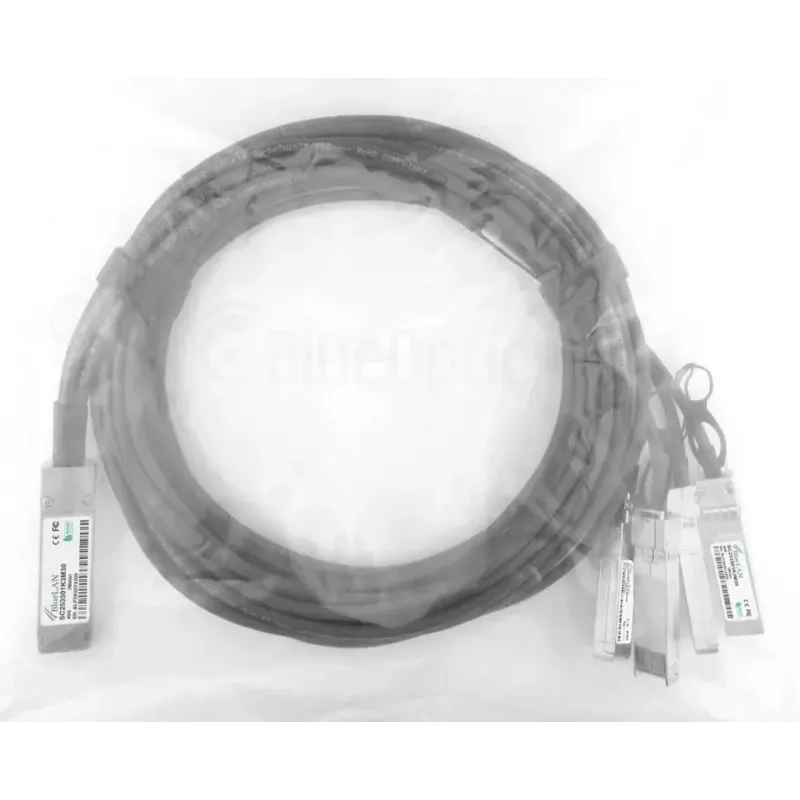

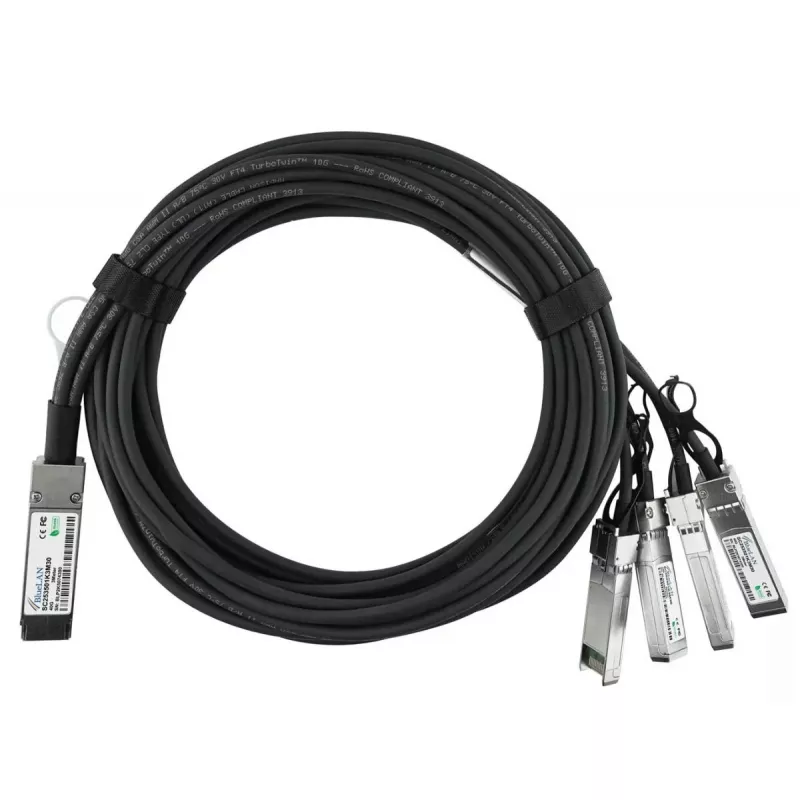

BlueOptics MCP7900-X01AA-BL InfiniBand Fibre Optic kabel 3 m QSFP 4xSFP+ Male/Male

Kabel światłowodowy BlueOptics MCP7900-X01AA-BL InfiniBand to 3-metrowe rozwiązanie do łączności wyposażone w złącze QSFP na jednym końcu i cztery złącza SFP+ na drugim, w konfiguracji męsko-męskiej. Zaprojektowany do szybkich łączy krótkiego zasięgu w centrach danych i szafach sieciowych, kabel ten obsługuje wielotorowe połączenia 40G, łącząc cztery linie 10G w jeden interfejs QSFP. Konstrukcja jest zgodna z zasadami projektowania breakout zgodnymi z MSA, co zapewnia interoperacyjność z systemami obsługującymi połączenia breakout QSFP-do-4xSFP+.

Zalety

Kabel zapewnia kompaktowe połączenie o niskim opóźnieniu dla środowisk sieciowych o dużej gęstości, umożliwiając bezpośrednie łączenie przełączników, routerów i urządzeń pamięci masowej akceptujących interfejsy QSFP i SFP+. Jego pasywna konstrukcja zmniejsza zużycie energii i minimalizuje punkty awarii w porównaniu z rozwiązaniami aktywnymi. Wyprodukowany zgodnie z wytycznymi MSA i przy użyciu wysokiej jakości komponentów, kabel ma zapewniać stałą wydajność elektryczną w zastosowaniach krótkodystansowych 40G i 4x10G.

Zastosowanie

• Połączenia breakout QSFP-do-4xSFP+ w topologiach wewnątrz szafy i między sąsiednimi szafami
• Łącza krótkiego zasięgu 40GBase-CR4 i 4x10GBASE-CR w szafach centrów danych
• Łączenie przełączników, routerów, systemów pamięci masowej i hostów z obsługą InfiniBand wspierających QSFP breakout
• Środowiska wymagające pasywnego okablowania o niskim opóźnieniu i niskim poborze mocy

Kluczowe specyfikacje

• Długość: 3 metry
• Typy złączy: QSFP (1 koniec) na 4 × SFP+ (drugi koniec), męsko-męskie
• Funkcja: breakout QSFP obsługujący cztery linie 10G (4x10G) / łącznie 40G
• Typ kabla: pasywny kabel bezpośredniego podłączenia/typu twinax do krótkodystansowych połączeń elektrycznych
• Standard projektowy: implementacja breakout QSFP zgodna z MSA

Sposób użycia

Włóż wtyk QSFP do urządzenia hosta wyposażonego w port QSFP 40G, a cztery wtyki SFP+ podłącz do odpowiednich portów SFP+ w urządzeniu docelowym. Upewnij się, że oba urządzenia obsługują tryb breakout QSFP-do-4xSFP+ oraz zamierzone protokoły (na przykład 40GBase-CR4 lub 4x10GBase). Wyłącz zasilanie lub postępuj zgodnie z wytycznymi dotyczącymi hot-swap określonymi przez dostawcę sprzętu przed włożeniem lub wyjęciem kabla, jeśli jest to wymagane. Po instalacji sprawdź stan łącza w interfejsie zarządzania urządzeń i w razie potrzeby potwierdź mapowanie linii i ustawienia prędkości.

Zalecenia

Używaj tego kabla do połączeń krótkodystansowych wewnątrz szaf lub między sąsiednimi szafami, gdy obsługiwany jest pasywny breakout QSFP-do-4xSFP+. Unikaj prowadzenia na duże odległości – ten kabel jest przeznaczony do krótkich łączy elektrycznych. Potwierdź zgodność urządzeń z trybami breakout QSFP i sprawdź, czy oprogramowanie hosta obsługuje pasywne okablowanie twinax/bezpośredniego podłączenia, aby zapewnić niezawodne działanie.
